FESTO 562560 HSW-12-AP-AW Hanteringsmodul 8 bar

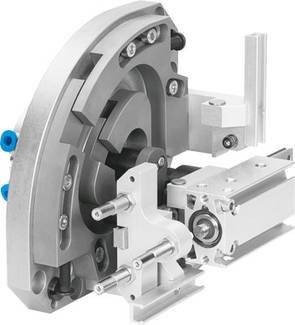

En komplex metallmaskin med kugghjul och mekaniska komponenter, sannolikt en del av en industriell tillverkningsprocess.
Liknande avbildning
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 18 nov.
Toal (44 390,00 kr / stycken)
44 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast tillgängligt för företagskunder
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

  • På en mörk bakgrund står 'Official Partner' till vänster, och till höger finns FESTO:s logotyp i orange på en vit bakgrund.

Tekniska specifikationer

  • Arbetslag: 15... 25 mm
  • storlek: 12
  • montering: Med genomgångshål och centreringshylsa
  • drifttryck: 4... 8 bar
  • driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:-:-]
  • dämpning: CC: Stötdämpare tvåsidig
  • mjuk
  • monteringsposition: Valfri
  • anvisning för drift- och styrmedium: Oljad drift möjlig (vid ytterligare drift krävs)
  • konstruktiv konstruktion: Linestyrning plus
  • svänghjulsdrivning
  • Tvångsfört rörelsemätning
  • max. Linjärslag vid 90° svängvinkel: 142/142 mm
  • max. Ögonblick MX: 1,5 Nm
  • max. Moment My: 1,5 Nm
  • max. Moment MZ: 1,5 Nm
  • max. Processkraft i Y-riktning 35 N
  • max. Z-nav vänteposition: 15 mm
  • maximal nyttolast: 1 kg
  • min. Taktid: 0,8 s
  • pneumatisk anslutning: M5
  • pneumatisk anslutning vänteposition: M5
  • positionsidentifiering: För avståndsbrytare
  • produktvikt: 3.060 g
  • Theoretisk kraft vid 6 bar: 35 N
  • omgivningstemperatur: 0... 60 °C
  • material: Höglegerat stål
  • material fjädertrycktsstycke: Höglegerat stål
  • material grundplatta: Aluminiumlegering
  • eloxerad
  • material hållare: Aluminiumlegering
  • eloxerad
  • material: Korsstyrning: Härdat stål
  • kulisser: Insatsstål
  • : Härdat
  • material svängbar spak: Snabbstål
  • : Brunerat material Sensorskena: Aluminiumlegering
  • material: Stål som håller: Aluminium-aluminiumlegering:
  • Aluminium-knådmaterial: Högeloxerad stål
  • reproducerbarhet: + /-0,02 mm
  • Z-hubb: 80... 100 mm
Typ av produkt

Hanteringsmodul

Centrifugalkraft vid 6 bar

35 N

Drifttemperatur

0 °C (min)

Max. drifttryck

8 bar

Min. drifttemperatur

0 °C

Tillverkarnr.

562560

Vikt

3060 g

Drifttryck (max.)

8 bar

Min. drifttryck

4 bar

Driftstemperatur (max.)

60 °C

Driftstemperatur (Min)

0 °C

Typ

HSW-12-AP-AW

UKCA

Ej tillämpligt

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2204496 FESTO 562560 HSW-12-AP-AW Hanteringsmodul 8 bar
