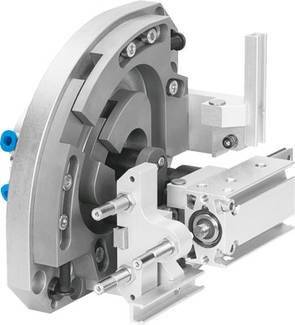

Industriell metalldetalj med kugghjul och anslutningsdelar, sannolikt en del av en maskin eller apparat för precisionsarbete.

Industriell metalldetalj med kugghjul och anslutningsdelar, sannolikt en del av en maskin eller apparat för precisionsarbete.

Liknande avbildning

FESTO

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 18 nov.

Toal (34 390,00 kr / stycken)

34 390,00 kr

inkl. moms

Fri frakt

Endast tillgängligt för företagskunder

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tekniska specifikationer

Arbetslag: 9... 15 mm
storlek: 10
montering: Med genomgångshål och centreringshylsa
drifttryck: 4... 8 bar
driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:-:-]
dämpning: CC: Stötdämpare tvåsidig
mjuk
monteringsposition: Valfri
anvisning för drift- och styrmedium: Oljad drift möjlig (vid ytterligare drift krävs)
konstruktiv konstruktion: Linestyrning plus
svänghjulsdrivning
Tvångsfört rörelsemätning
max. Linjärslag vid 90° svängvinkel: 90/90 mm
max. Ögonblick MX: 0,6 Nm
max. Moment My: 0,6 Nm
max. Moment MZ: 0,6 Nm
max. Processkraft i Y-riktning 30 N
max. Z-nav vänteposition: 10 mm
maximal nyttolast: 0,5 kg
min. Taktid: 0,6 s
pneumatisk anslutning: M3
pneumatisk anslutning vänteposition: M5
positionsidentifiering: För avståndsbrytare
produktvikt: 1.360 g
Theoretisk kraft vid 6 bar: 30 N
omgivningstemperatur: 0... 60 °C
material: Höglegerat stål
material fjädertrycktsstycke: Höglegerat stål
material grundplatta: Aluminiumlegering
eloxerad
material hållare: Aluminiumlegering
eloxerad
material: Korsstyrning: Härdat stål
kulisser: Insatsstål
: Härdat
material svängbar spak: Snabbstål
: Brunerat material Sensorskena: Aluminiumlegering
material: Stål som håller: Aluminium-aluminiumlegering:
Aluminium-knådmaterial: Högeloxerad stål
reproducerbarhet: + /-0,02 mm
Z-hubb: 80... 100 mm

Typ av produkt: Hanteringsmodul

Drifttemperatur: 0 °C (min)

Max. drifttryck: 8 bar

Min. drifttemperatur: 0 °C

Tillverkarnr.: 562559

Vikt: 1360 g

Drifttryck (max.): 8 bar

Min. drifttryck: 4 bar

Driftstemperatur (max.): 60 °C

Driftstemperatur (Min): 0 °C

Typ: HSW-10-AP-AW

UKCA: Ej tillämpligt

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2204495 FESTO 562559 HSW-10-AP-AW Hanteringsmodul 8 bar
