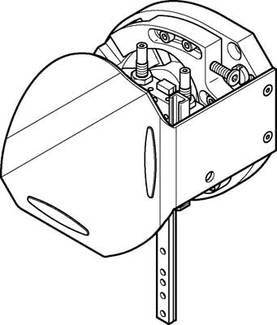

Ritning/kretsschema
FESTO 540227 HSW-10-AS-SD Hanteringsmodul
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (30 890,00 kr / stycken)
30 890,00 kr
inkl. moms
Fri frakt
Endast tillgängligt för företagskunder
30 dagars öppet köpHöjdpunkter & detaljer
Tekniska specifikationer
- Arbetslag: 9... 15 mm
- storlek: 10
- montering: Med genomgångshål och centreringshylsa
- dämpning: Bullerdämpning via buffert
- monteringsläge: Valfritt
- konstruktivt konstruktion: Drivande skaft
- Linearstyrning plus rotation
- Tvångsfört rörelsemönster
- max. Vridmoment på drivskaftet: 0,85 Nm
- max. Axiell kraft på drivaxeln: 10 N
- max. Linjärslag vid 90° svängvinkel: 90/90 mm
- max. Ögonblick MX: 0,6 Nm
- max. Moment My: 0,6 Nm
- max. Moment MZ: 0,6 Nm
- max. Processkraft i Y-riktning 30 N
- max. Radiell belastning på drivenheten: 30 N
- maximal nyttolast: 0,5 kg
- positionsdetektering: För avståndsbrytare
- produktvikt: 1.300 g
- omgivningstemperatur: 0... 60 °C
- material: Höglegerat stål
- material lock: Aluminiumlegering
- tillverkad av
- fjäderpressat stål: Höglegerad
- stålbas: Aluminiumlegering
- eloxerad
- material hållare: Aluminiumlegering tillverkad av aluminium
- : Eloxerad aluminiumlegering: Korsstyrning: Härdat stål
- kudde: Insatsstål
- :
- Härdat material svängbar spak: Snabbstål
- : Brunerad användning
- material Sensorskena: Aluminiumlegering tillverkad av aluminiumlegering
- : Stag av aluminium: Aluminiumlegering
- tillverkad av aluminiumlegering, eloxerad
- stål:
- Koppar- och PTFE-fri
- repeterbarhet Ändlägen: + /-0,02 mm
- Z-nav: 80... 100 mm
- Typ av produkt
Hanteringsmodul
- Drifttemperatur
0 °C (min)
- Min. drifttemperatur
0 °C
- Tillverkarnr.
540227
- Vikt
1300 g
- Driftstemperatur (max.)
60 °C
- Driftstemperatur (Min)
0 °C
- Typ
HSW-10-AS-SD
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2204391 FESTO 540227 HSW-10-AS-SD Hanteringsmodul
