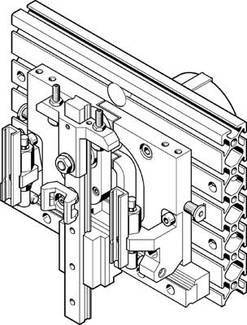

FESTO 533612 HSP-16-AP-WL Hanteringsmodul 8 bar

Ritning/kretsschema

Leverans tor. 1 okt.

Styck

Toal (39 432,00 kr / stycken)

39 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Höjdpunkter & detaljer

Storlek: 16
fastsättning front Unit: Med genomgångshål
montering: Med genomgångshål
med spårena
drifttryck: 4... 8 bar
driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:-:-]
dämpning: CC: Stötdämpare tvåsidig
mjuk kurva
monteringsposition: Styrskena
lodrät
funktion: Dubbelverkande
anmärkning för drift- och styrmedium: Oljad drift möjlig (vid ytterligare drift krävs)
konstruktiv konstruktion: Korsstyrning
svängmodul
vänteposition valfritt länkar
Töm Rörelseförlopp
Max Ögonblick MX dynamisk: 2,4 Nm
max. Ögonblick MX statiskt: 10 Nm
max. Moment My dynamiskt: 2,4 Nm
max. Ögonblick My statiskt: 10 Nm
max. Moment MZ dynamiskt: 2,4 Nm
max. Ögonblick MZ statisk: 10 Nm
max. Z-nav vänteposition: 25 mm
maximal nyttolast: 1 kg
min. Taktid: 0,8 s
pneumatisk anslutning: M5
pneumatisk anslutning vänteposition: M5
positionsidentifiering: För avståndsbrytare
produktvikt: 3.300 g
Theoretisk kraft vid 6 bar: 50 N
omgivningstemperatur: 0... 60 °C
vridskydd/styrning:
Korsningsmaterial grundplatta: Aluminiumlegering
: Ersättningsstål
material sidodelar: Aluminiumlegering
upprepningsnoggrannhet: ±0,01 mm
Y-hubb: 90... 110 mm
Z-nav: 35 50 mm
Z-nav arbetshub, 20 mm
