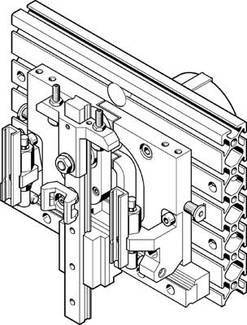

Liknande avbildning
FESTO 533611 HSP-16-AP-WR Hanteringsmodul 8 bar
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (49 290,00 kr / stycken)
49 290,00 kr
inkl. moms
Fri frakt
Endast tillgängligt för företagskunder
30 dagars öppet köpHöjdpunkter & detaljer
Tekniska specifikationer
- Storlek: 16
- fastsättning front Unit: Med genomgångshål
- montering: Med genomgångshål
- med spårena
- drifttryck: 4... 8 bar
- driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:-:-]
- dämpning: CC: Stötdämpare tvåsidig
- mjuk kurva
- monteringsposition: Styrskena
- lodrät
- funktion: Dubbelverkande
- anmärkning för drift- och styrmedium: Oljad drift möjlig (vid ytterligare drift krävs)
- konstruktiv konstruktion: Korsstyrning
- svängmodul
- vänteposition valfritt länkar
- Töm Rörelseförlopp
- Max Ögonblick MX dynamisk: 2,4 Nm
- max. Ögonblick MX statiskt: 10 Nm
- max. Moment My dynamiskt: 2,4 Nm
- max. Ögonblick My statiskt: 10 Nm
- max. Moment MZ dynamiskt: 2,4 Nm
- max. Ögonblick MZ statisk: 10 Nm
- max. Z-nav vänteposition: 25 mm
- maximal nyttolast: 1 kg
- min. Taktid: 0,8 s
- pneumatisk anslutning: M5
- pneumatisk anslutning vänteposition: M5
- positionsidentifiering: För avståndsbrytare
- produktvikt: 3.300 g
- Theoretisk kraft vid 6 bar: 50 N
- omgivningstemperatur: 0... 60 °C
- vridskydd/styrning:
- Korsningsmaterial grundplatta: Aluminiumlegering
- : Ersättningsstål
- material sidodelar: Aluminiumlegering
- upprepningsnoggrannhet: ±0,01 mm
- Y-hubb: 90... 110 mm
- Z-nav: 35 50 mm
- Z-nav arbetshub, 20 mm
- Typ av produkt
Hanteringsmodul
- Centrifugalkraft vid 6 bar
50 N
- Drifttemperatur
0 °C (min)
- Max. drifttryck
8 bar
- Min. drifttemperatur
0 °C
- Tillverkarnr.
533611
- Vikt
3300 g
- Drifttryck (max.)
8 bar
- Min. drifttryck
4 bar
- Driftstemperatur (max.)
60 °C
- Driftstemperatur (Min)
0 °C
- Typ
HSP-16-AP-WR
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2204286 FESTO 533611 HSP-16-AP-WR Hanteringsmodul 8 bar
