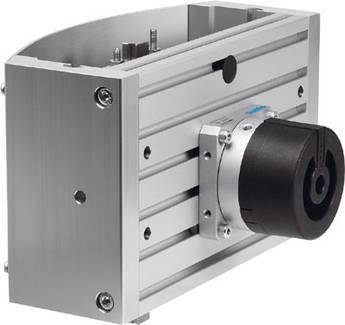

FESTO 533602 HSP-12-AP-SD-WL Hanteringsmodul 8 bar
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (33 352,00 kr / stycken)
33 352,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Tekniska specifikationer
- Storlek: 12
- fastsättning front Unit: Med genomgångshål
- montering: Med genomgångshål
- med spårena
- drifttryck: 4... 8 bar
- driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:-:-]
- dämpning: CC: Stötdämpare tvåsidig
- mjuk kurva
- monteringsposition: Styrskena
- lodrät
- funktion: Dubbelverkande
- anmärkning för drift- och styrmedium: Oljad drift möjlig (vid ytterligare drift krävs)
- konstruktiv konstruktion: Korsstyrning
- svängmodul
- vänteposition valfritt länkar
- Töm Rörelseförlopp
- Max Ögonblick MX dynamisk: 1,1 Nm
- max. Ögonblick MX statiskt: 5 Nm
- max. Moment My dynamiskt: 1,1 Nm
- max. Ögonblick My statiskt: 5 Nm
- max. Moment MZ dynamiskt: 1,1 Nm
- max. Ögonblick MZ statisk: 5 Nm
- max. Z-nav vänteposition: 15 mm
- maximal nyttolast: 0,5 kg
- min. Taktid: 0,6 s
- pneumatisk anslutning: M5
- pneumatisk anslutning vänteposition: M3
- positionsdetektering: För avståndsbrytare
- produktvikt: 2.600 g
- teoretisk kraft vid 6 bar: 40 N
- omgivningstemperatur: 0... 60 °C
- vridskydd/styrning:
- Korsningsmaterial grundplatta: Aluminiumlegering
- : Ersättningsstål
- material sidodelar: Aluminiumlegering
- upprepningsnoggrannhet: ±0,01 mm
- Y-hubb: 52... 68 mm
- Z-nav: 20 30 mm
- Z-nav arbetshub, 15 mm
- Typ av produkt
Hanteringsmodul
- Tillverkarnr.
533602
- Vikt
2600 g
- Drifttryck (max.)
8 bar
- Min. drifttryck
4 bar
- Typ
HSP-12-AP-SD-WL
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2204277 FESTO 533602 HSP-12-AP-SD-WL Hanteringsmodul 8 bar
