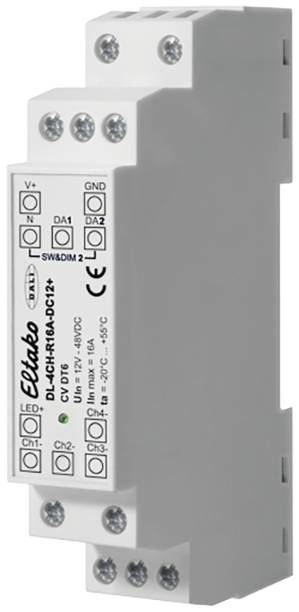

Eltako 33000021 LED-dimmer Lämplig för ljuskälla: LED-lampa Grå
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (1 592,00 kr / stycken)
1 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Dimmer
- För bärskena DIN EN 60715 TH35
- Anslutningsström 16 A.
- För styrning av konstantspännings-LED-moduler (CV)
Tekniska specifikationer
- Driftspänning 18 - 48 V DC
- Typ av produkt
LED-dimmer
- Driftspänning
48 V
- Anslutningseffekt (max.)
768 W
- Lämplig för ljuskälla
LED-lampa
- Kopplingseffekt (LED-lampa)
768 W
- Tillverkarfärg
Grå
- Mått.
(L x B x H) 56 x 56 x 98 mm
- Längd
56 mm
- Bredd
56 mm
- Höjd
98 mm
- Kanaler
4
- Djup
17.5 mm
IP20
- Dataöverföring (Smart Home)
kabelbunden
- Serie
Eltako
- Strömförsörjning
via systembuss
- Monteringssätt
DIN-skena
DIN-skena
- Växelström (max)
16 A
DRA (DIN-rail adaptor)
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-2.5 mm²
17.5 mm
98 mm
56 mm
FALSE
FALSE
FALSE
FALSE
768-768 W
FALSE
FALSE
FALSE
768 W
TRUE
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2256246 Eltako 33000021 LED-dimmer Lämplig för ljuskälla: LED-lampa Grå
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2256246 Eltako 33000021 LED-dimmer Lämplig för ljuskälla: LED-lampa Grå
Beskrivning
4-kanals DALI-LED-dimmer för bärskena din-en 60715 TH35. Stand-by-förlust endast 0,12 watt. Lämplig för styrning av konstant spännings-LED-moduler (CV) med driftspänningar från 12 V till 48 V.
Driftsätt DT6: Separat styrning av kanalerna med 4 DALI-adresser.
Driftsätt Colour&Dim: Styrning med 2 DALI-adresser, en för justering av ljusstyrka och en för att justera färg. Switchdim2: Drift med 2 knappingångar möjliggör styrning av ljusstyrka och färg utan DALI. Dimmområde 0.1%-100%. Omkopplingsbar PWM-frekvens (122Hz/244Hz/488Hz/976Hz). Matningsspänning på 12 V till 48 V DC (beroende på driftspänningen hos LED-modulen). Anslutningsström 16A. Den maximala anslutningsströmmen kan fördelas på kanalerna efter eget önskemål. Hög verkningsgrad. Konfiguration via PC-mjukvara DALI-cockpit och DALI-USB-gränssnitt. Driftsätt: Enheten har flera driftlägen: TYPERN (levereras): I detta driftläge styrs varje kanal via en separat DALI-adress (Device typ 6). Manövreringen kan även ske med två knappingångar (switchDim2): SwD1: Ljusstyrka. Kort knapptryckning: På/av. Lång knapptryckning: Dimmer. SwD2: Scenbrytare (kort knapptryckning). Colour&Dim: Detta driftsätt används för styrning av RGB-lampor. Styrningen sker via 2 DALI-adresser, där ljusstyrkan och kanalfördelningen (t.ex. färg) påverkas via en adress. Colour&Dim Mode gör det möjligt att justera färg utan att påverka ljusstyrkan eller tvärtom. Inställningen sker med DALI-standardkommandon som Dim Up/Down och kan därmed användas med alla vanliga styrningar och gateways (t.ex. KNX). Denna styrmöjlighet är ett alternativ till DT8-RGBWAF-läge. Kan användas med DALI eller switchDim2: DALI-adress 1, SwD1: Ljusstyrka. Dali-adress 2, SwD2: Färg.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Driftsätt DT6: Separat styrning av kanalerna med 4 DALI-adresser.
Driftsätt Colour&Dim: Styrning med 2 DALI-adresser, en för justering av ljusstyrka och en för att justera färg. Switchdim2: Drift med 2 knappingångar möjliggör styrning av ljusstyrka och färg utan DALI. Dimmområde 0.1%-100%. Omkopplingsbar PWM-frekvens (122Hz/244Hz/488Hz/976Hz). Matningsspänning på 12 V till 48 V DC (beroende på driftspänningen hos LED-modulen). Anslutningsström 16A. Den maximala anslutningsströmmen kan fördelas på kanalerna efter eget önskemål. Hög verkningsgrad. Konfiguration via PC-mjukvara DALI-cockpit och DALI-USB-gränssnitt. Driftsätt: Enheten har flera driftlägen: TYPERN (levereras): I detta driftläge styrs varje kanal via en separat DALI-adress (Device typ 6). Manövreringen kan även ske med två knappingångar (switchDim2): SwD1: Ljusstyrka. Kort knapptryckning: På/av. Lång knapptryckning: Dimmer. SwD2: Scenbrytare (kort knapptryckning). Colour&Dim: Detta driftsätt används för styrning av RGB-lampor. Styrningen sker via 2 DALI-adresser, där ljusstyrkan och kanalfördelningen (t.ex. färg) påverkas via en adress. Colour&Dim Mode gör det möjligt att justera färg utan att påverka ljusstyrkan eller tvärtom. Inställningen sker med DALI-standardkommandon som Dim Up/Down och kan därmed användas med alla vanliga styrningar och gateways (t.ex. KNX). Denna styrmöjlighet är ett alternativ till DT8-RGBWAF-läge. Kan användas med DALI eller switchDim2: DALI-adress 1, SwD1: Ljusstyrka. Dali-adress 2, SwD2: Färg.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Driftspänning 18 - 48 V DC
- Bryteffekt - LED: 768 W
