Dimmers

Elektroniskt avskuren

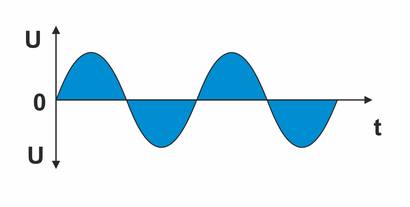

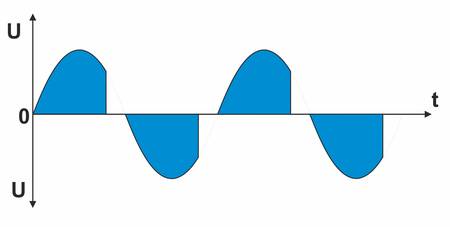

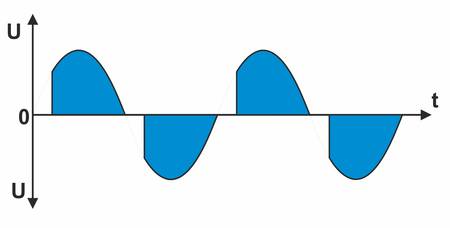

För att kunna klippa bort den del av växelspänningen som inte behövs finns två kopplingsvarianter:

Obs!
I den tekniska vidareutvecklingen har nu även framkantsdimmer utrustats med Power MOSFET-transistorer eller IGBT. Även om det innebär en betydligt större teknisk ansträngning och priset blir något högre. I kombination med en smart styrelektronik förstoras användningsområdet för denna dimmer betydligt. På så sätt kan många olika ljuskällor dimmas.

Vilken dimmer passar till vilka ljuskällor?

Led R: Denna bokstav står för ohmska laster. Till dessa hör glödlampor och även högvoltshalogenlampor. I stället för denna märkning används ofta en cirkel med X som en glödlampa. I regel handlar det om dimrar om fasdimmer.

Led L: Denna bokstav anger induktiva laster. Till de induktiva belastningarna räknas konventionella halogentransformatorer i lindad konstruktion, t.ex. block- eller ringkärnetransformatorer. Men även 230 V elmotorer kan regleras när motorns effektförbrukning inte överstiger den maximala dimmereffekten. Även dessa dimrar är i regel dimmers med faskontroll.

Led C: Denna kodbokstav står för kapacitiva laster som t.ex. elektroniska halogentransformatorer eller elektroniska förkopplingsdon. Led-lamporna kan även drivas med dessa dimrar, om LED-lamporna uttryckligen anges som dimbara. Dessa dimrar är i regel fasdimmer.

Vilka typer av dimrar finns?

Dimmer för bostads- och affärsområde finns i olika former och utformningar. De är antingen fast monterade i lampor, kan monteras i kopplingsdosor eller även i installationsfördelare. För mobila lampor används gärna sladdimmer, som integreras direkt i anslutningsledningen.
Följande översikt beskriver de viktigaste och mest använda dimmertyperna och hjälper dig att hitta rätt dimmer.

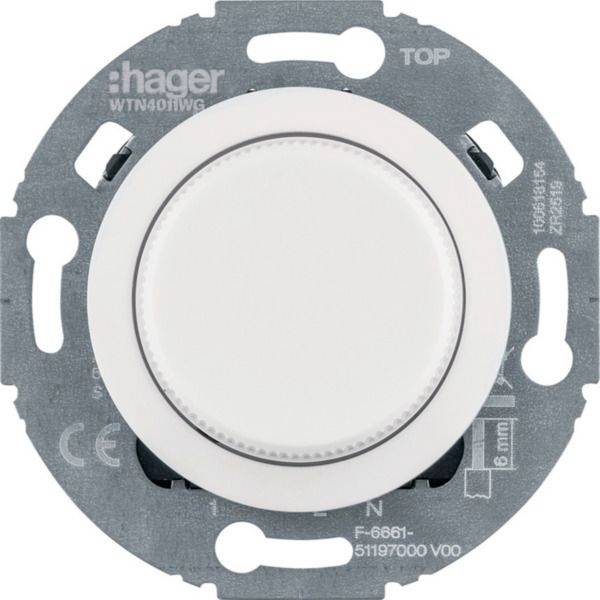

Universaldimmer

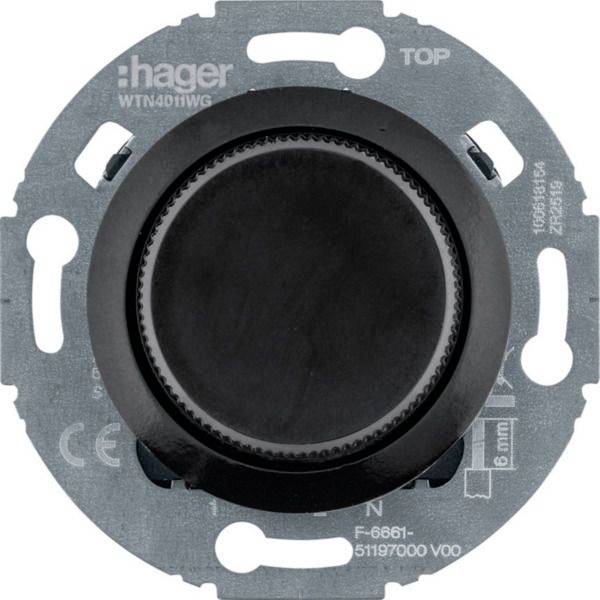

Den här typen av dimmer är en av de mest finurliga dimmervarianterna, som kan monteras relativt enkelt. Nästan alla belastningstyper kan dimmas med en enhet av denna typ. Vid användning mäter denna dimmer den anslutna belastningens karakteristik automatiskt. Sedan använder du sedan den passande principen för dimmer.

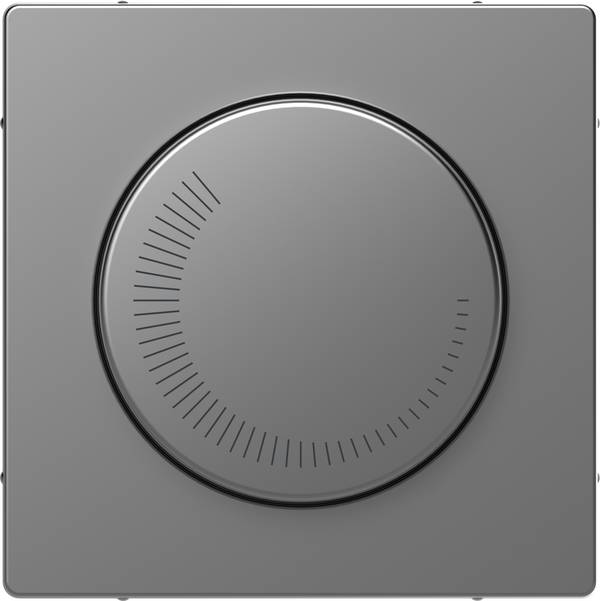

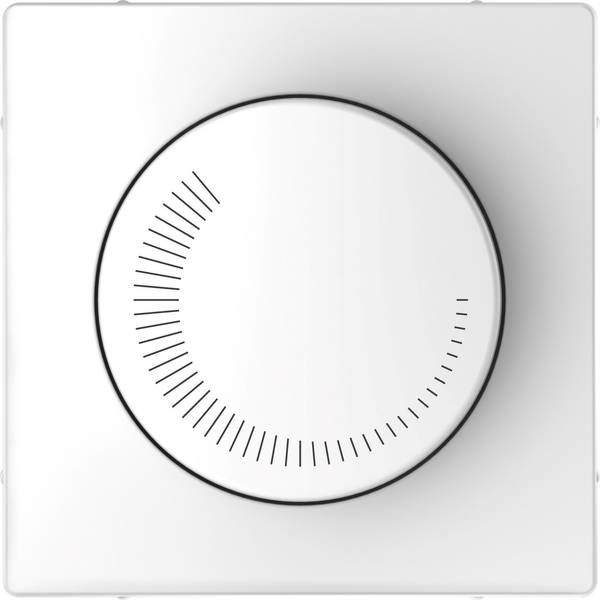

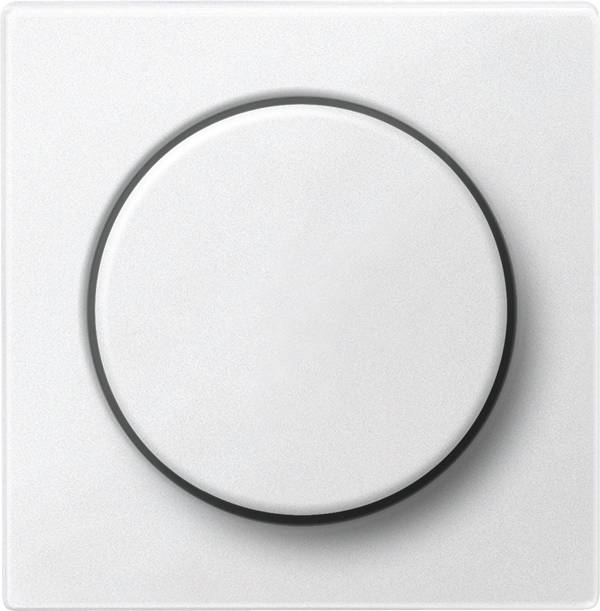

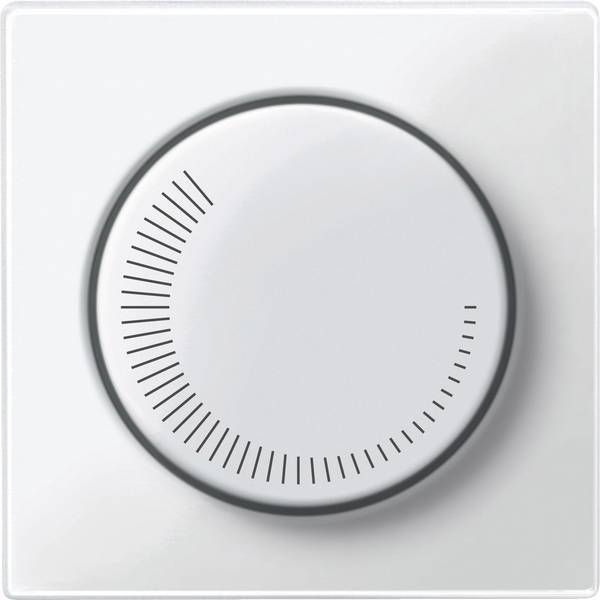

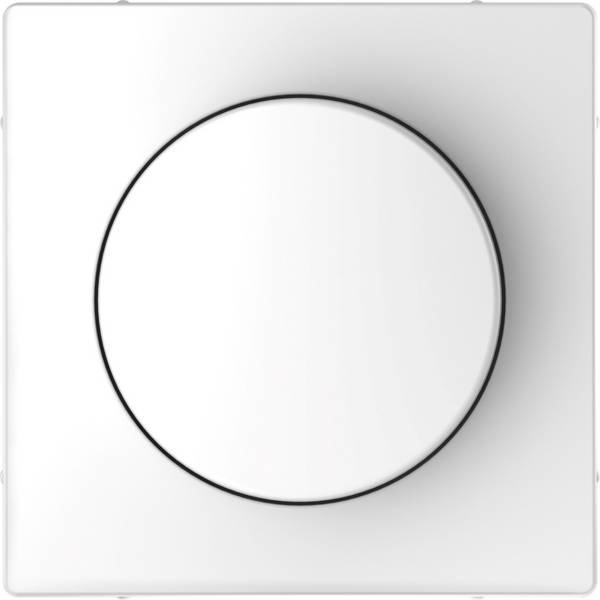

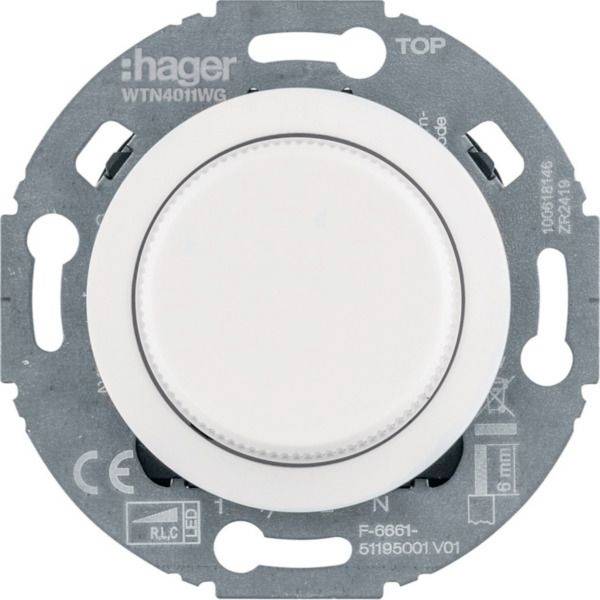

Vrid- och touchdimmer

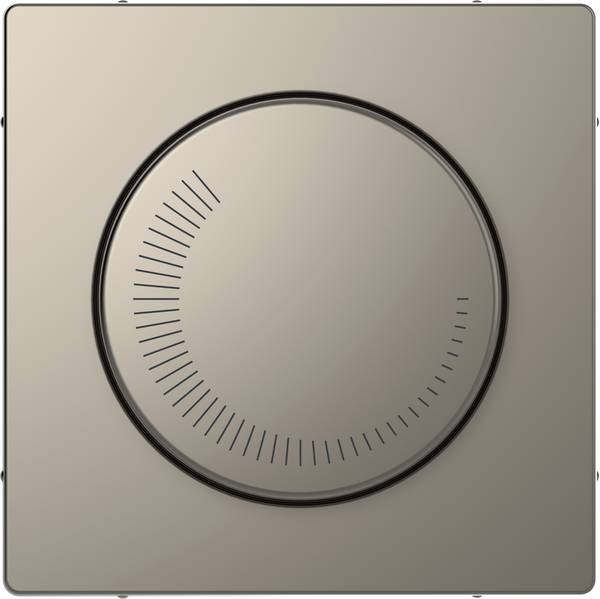

Dessa två typer av dimrar skiljer sig åt beroende på typ av användning. En vriddimmer reglerar du steglöst med en vridknapp ljusstyrkan på taklampor, spotlights eller andra lampor. Genom att trycka på vrid-dimmern slås belysningen på eller av.
Vid en touch-dimmer finns som brytare en typ vippbrytare som kan användas på två olika sätt. Genom att trycka längre på knappen nedåt eller uppåt, eller genom att sänka intensiteten i belysningen. Med en kort knapptryckning slås ljuset på eller av helt.

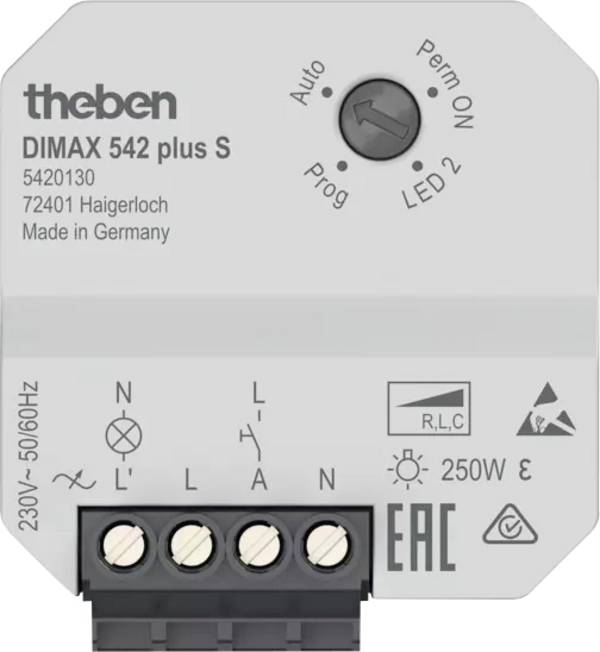

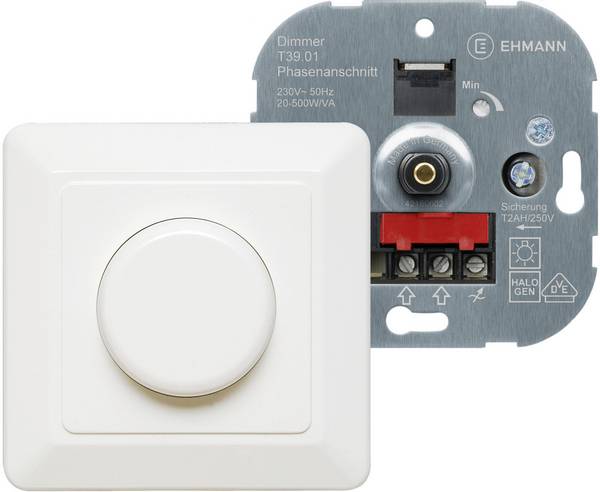

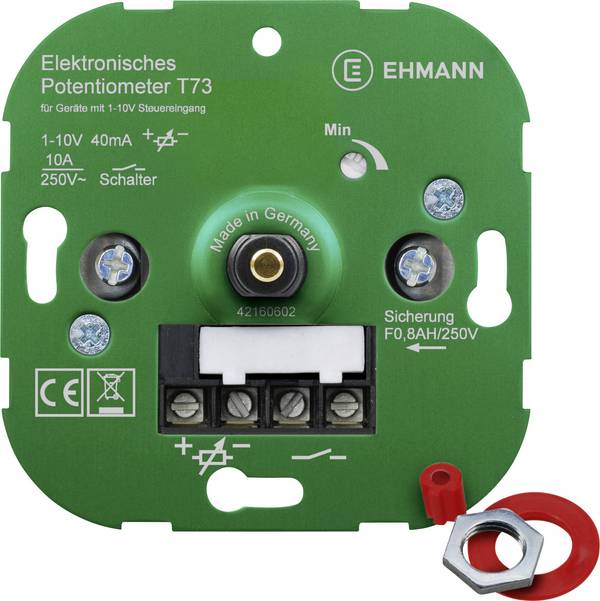

Dimmer för utanpåliggande och infälld montering

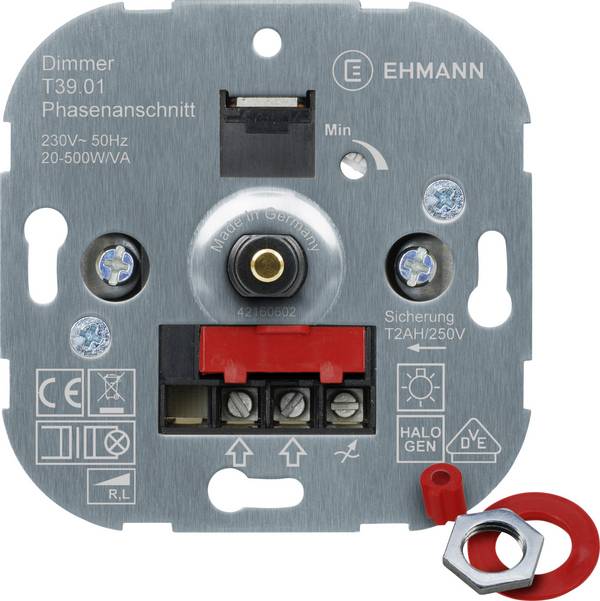

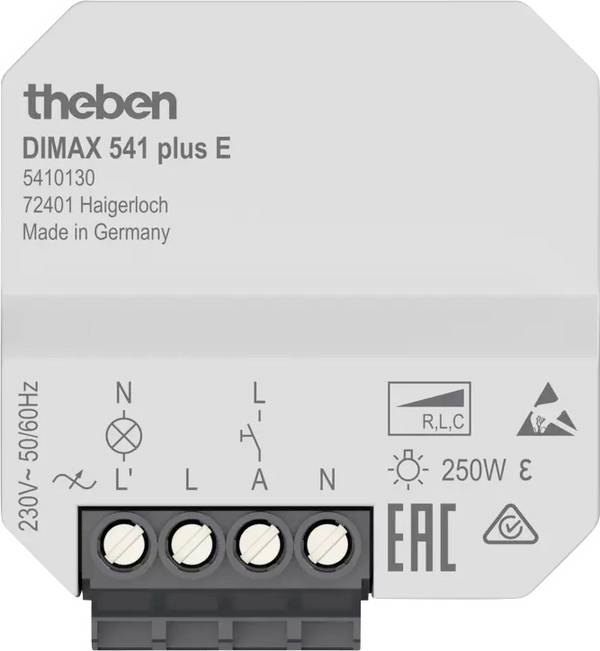

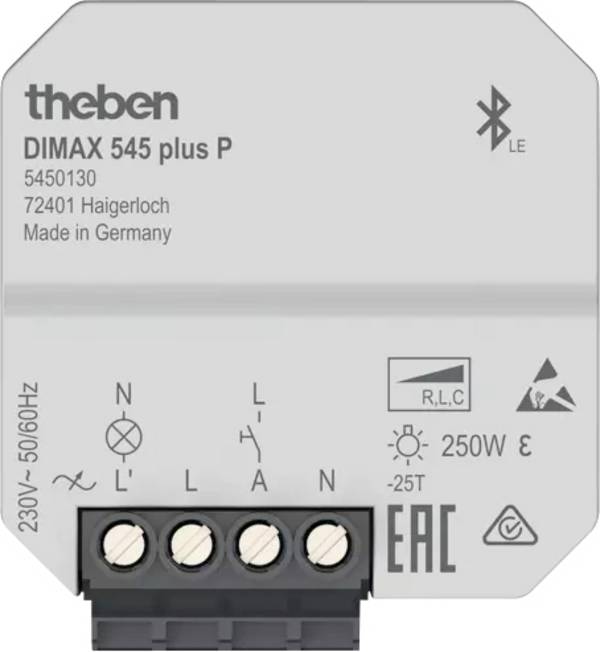

Dessa begrepp skiljer sig åt beroende på hur installationen görs. Infälld dimmer kan, som namnet antyder, gömmas i en så kallad infälld dosa med elinstallation för infälld montering av strömbrytare under puts. En utanpåliggande dimmer blir däremot inte infälld i väggen, utan kan enkelt monteras på väggen.

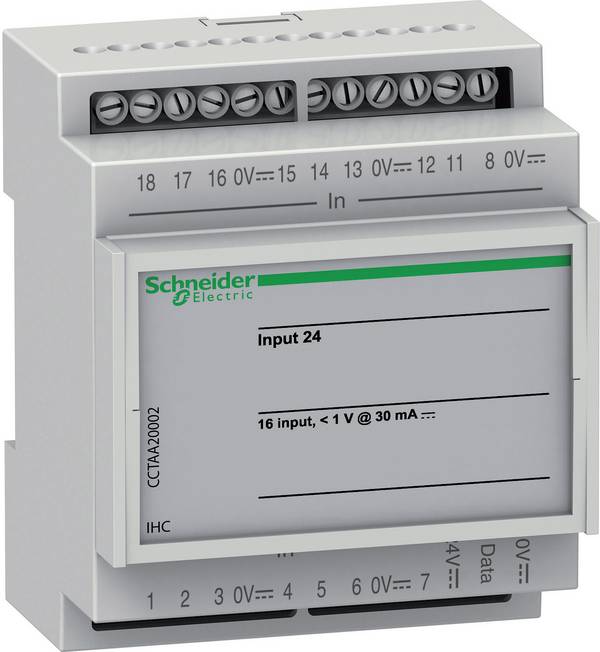

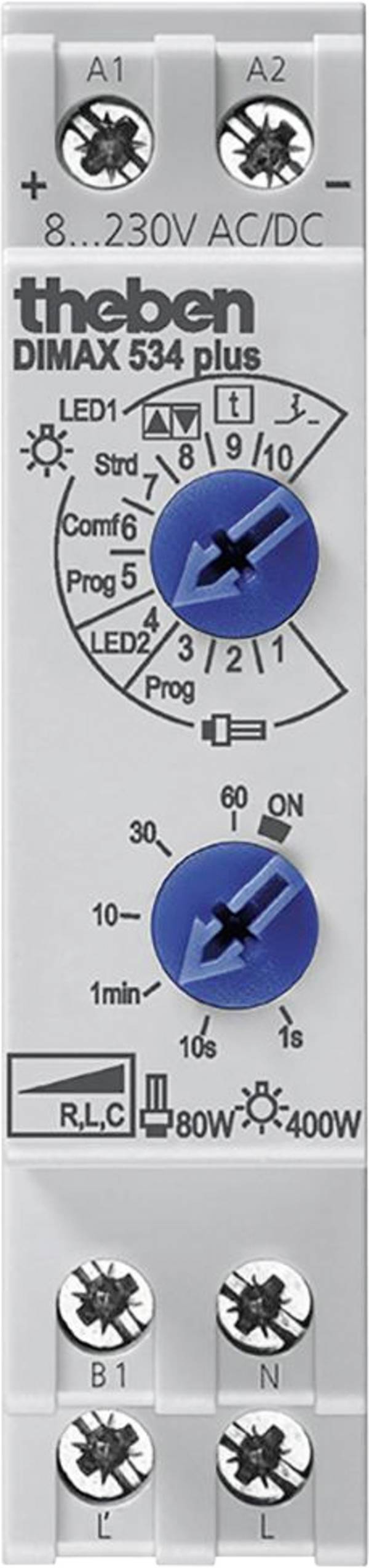

Dimmer din-skena

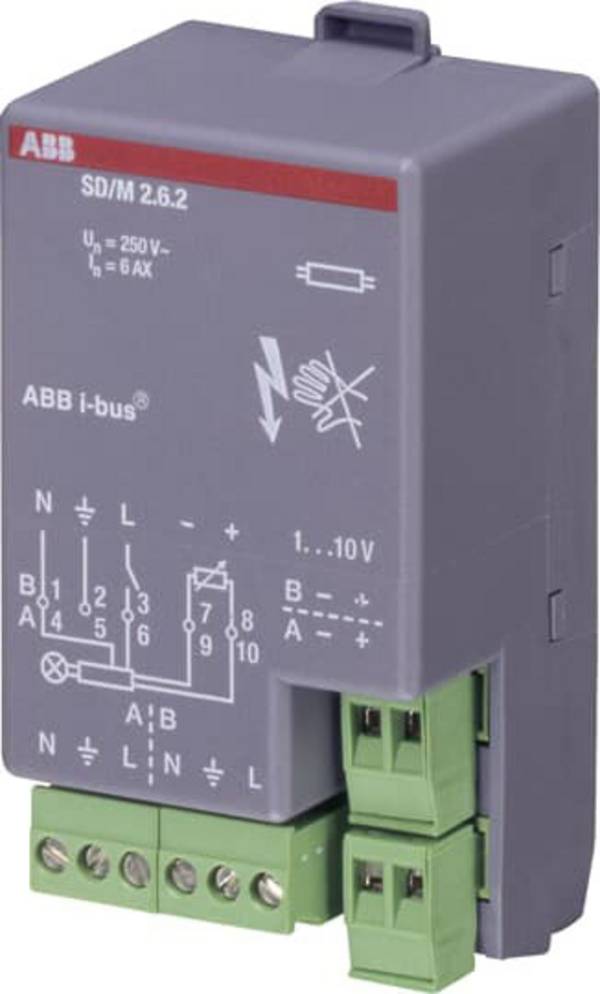

Denna beteckning beror på dimmerns installationsform. Din-skene-dimmer monteras i säkringsskåp, undercentraler eller lådor på hållarskenor.  En skena eller din-skena kallas en profilskena i metall, på vilken olika elektriska drivmedel, som t.ex. ledningsskyddsbrytare, installeras. Associeringen med en hatt är beroende av formen på profilskena.

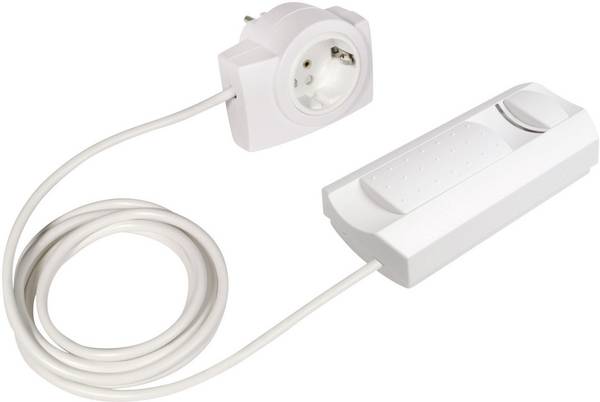

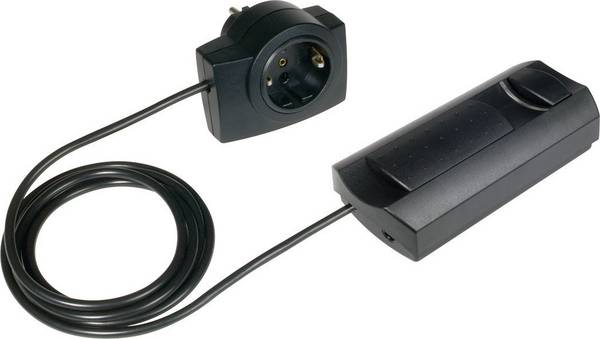

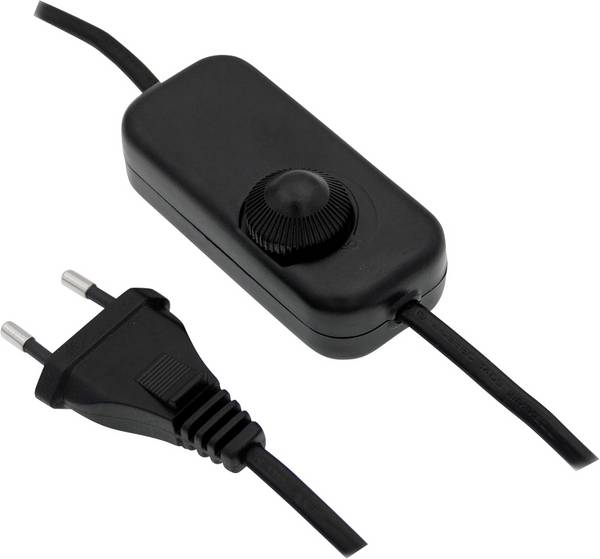

Sladdimmer

I motsats till fast monterade dimrar, som antingen finns i väggen, eluttaget eller själva ljuskällan, kan dessa praktiska, små enheter så att säga byggas "däremellan". En kombination av kontakt och uttag placeras framför den lampa som ska dimas, medan den steglösa dimmerfunktionen regleras via en brytare på en lina. Dessa modeller är perfekta för enkel kombination med golvlampor och sidobelysning.

Vad bör man tänka på när man köper dimrar?

En annan viktig punkt vid dimmerurvalet är max. anslutningseffekt. Strömmen som flödar genom de elektroniska brytarna i dimrarna är begränsad av konstruktionen. Därför får effekten hos de anslutna ljuskällorna inte vara större än dimmerns maximala anslutningseffekt. Eftersom dimmern alltid behöver en viss minsta last anger tillverkarna alltid ett effektområde. Särskilt vid LED-ljuskällor kan det hända att minsta belastning på dimmern inte uppnås och ljusstyrkan inte kan regleras.

När dimmern måste integreras i ett befintligt strömbrytarprogram, är det ofta den bättre lösningen att få rätt dimmer från tillverkaren av strömbrytare/uttag. Detta säkerställer att dimmer, brytare och uttag optiskt perfekt harmoniserar med varandra.

De vanligaste frågorna om dimrar
