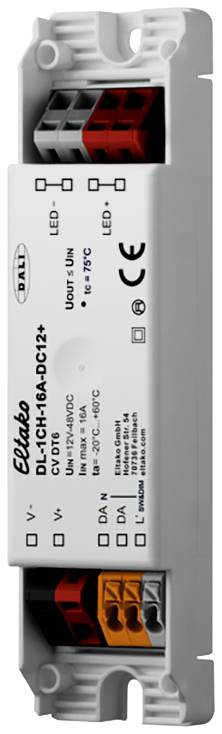

Eltako 33000016 LED-dimmer Lämplig för ljuskälla: LED-lampa Grå
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (1 272,00 kr / stycken)
1 272,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Dimmer
- För takinkast
- Anslutningsström 16 A.
- För styrning av konstantspännings-LED-moduler (CV)
Tekniska specifikationer
- Driftspänning 18 - 48 V DC
- Typ av produkt
LED-dimmer
- Driftspänning
48 V
- Anslutningseffekt (max.)
768 W
- Lämplig för ljuskälla
LED-lampa
- Kopplingseffekt (LED-lampa)
768 W
- Tillverkarfärg
Grå
- Mått.
(L x B x H) 22 x 30 x 120 mm
- Längd
22 mm
- Bredd
30 mm
- Höjd
120 mm
- Kanaler
1
- Djup
22 mm
IP20
- Dataöverföring (Smart Home)
kabelbunden
- Serie
Eltako
- Strömförsörjning
via systembuss
- Monteringssätt
Inbyggnad
fastmontering
- Växelström (max)
16 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
Other
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-2.5 mm²
30 mm
120 mm
22 mm
FALSE
FALSE
FALSE
22 mm
FALSE
768-768 W
FALSE
FALSE
FALSE
768 W
TRUE
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2256241 Eltako 33000016 LED-dimmer Lämplig för ljuskälla: LED-lampa Grå
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2256241 Eltako 33000016 LED-dimmer Lämplig för ljuskälla: LED-lampa Grå
Beskrivning
1-kanals DALI-LED-dimmer för takinkast. Stand-by-förlust endast 0,12 watt. Lämplig för styrning av konstant spännings-LED-moduler (CV) med driftspänningar från 12 V till 48 V.
SW&Dim eller switchdim2: Drift med 1 eller 2 knappingångar möjliggör styrning av ljusstyrkan utan DALI, alternativt korridorfunktion för direkt styrning med en rörelsesensor. Dimmområde 0.1%-100%. PWM-frekvens omkopplingsbar (122Hz/244Hz/488Hz/976Hz). Matningsspänning 12 V till 48 V DC. Max. Anslutningsström 16A. Hög verkningsgrad. Konfiguration via PC-mjukvara DALI-cockpit och DALI-USB-gränssnitt. Driftsätt: Utgångskanalen styrs via en DALI-adress (Device Type 6). Manövreringen kan alternativt även ske via en (SW&Dim) eller två knappingångar (switchdim2): SwD1, SW&Dim: Ljusstyrka. Kort knapptryckning: På/av. Lång knapptryckning: Dimmer. SwD2: Scenbrytare (kort knapptryckning). Om SwD1-ingången används i 2 minuter, ändras läget "korridorfunktionen". Detta driftsätt förblir aktivt tills enheten kapas från matningsspänningen (enligt PowerUp: Drift via SwD1/SwD2). Korridorfunktion: Läge med inbyggd trapphusautomat (t.ex.: För enkel styrning med reläkontakten från en eller flera rörelsedetektorer). När ingången aktiveras sätts den på maxvärdet. Efter att ingångssignalen är frånsett förblir ljusstyrkan till detta värde under stopptiden innan den sänks till mellanvärdet. När stopptiden för mellanvärdet har löpt ut, återgår den till grundvärdet för ljusstyrkan. När ingången åter aktiveras startar processen framifrån. Med DALI-Cockpit-programvaran kan 1-kanals LED-dimmer konfigureras. Det är möjligt att definiera dels en grupps identitet, dels att konfigurera scenarier och DALI-parametrar (de visade parametrarna motsvarar leveranstillståndet). Levereras: Innan den första adresseringen kan enheten styras via gruppadresser G0. Denna förinställda grupptilldelning raderas vid adressering, därefter kan valfri grupptilldelning göras i DALI-cockpit. Genom att skicka en DALI-reset-kommandon skapas de värden som definieras i DALI-standarden.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
SW&Dim eller switchdim2: Drift med 1 eller 2 knappingångar möjliggör styrning av ljusstyrkan utan DALI, alternativt korridorfunktion för direkt styrning med en rörelsesensor. Dimmområde 0.1%-100%. PWM-frekvens omkopplingsbar (122Hz/244Hz/488Hz/976Hz). Matningsspänning 12 V till 48 V DC. Max. Anslutningsström 16A. Hög verkningsgrad. Konfiguration via PC-mjukvara DALI-cockpit och DALI-USB-gränssnitt. Driftsätt: Utgångskanalen styrs via en DALI-adress (Device Type 6). Manövreringen kan alternativt även ske via en (SW&Dim) eller två knappingångar (switchdim2): SwD1, SW&Dim: Ljusstyrka. Kort knapptryckning: På/av. Lång knapptryckning: Dimmer. SwD2: Scenbrytare (kort knapptryckning). Om SwD1-ingången används i 2 minuter, ändras läget "korridorfunktionen". Detta driftsätt förblir aktivt tills enheten kapas från matningsspänningen (enligt PowerUp: Drift via SwD1/SwD2). Korridorfunktion: Läge med inbyggd trapphusautomat (t.ex.: För enkel styrning med reläkontakten från en eller flera rörelsedetektorer). När ingången aktiveras sätts den på maxvärdet. Efter att ingångssignalen är frånsett förblir ljusstyrkan till detta värde under stopptiden innan den sänks till mellanvärdet. När stopptiden för mellanvärdet har löpt ut, återgår den till grundvärdet för ljusstyrkan. När ingången åter aktiveras startar processen framifrån. Med DALI-Cockpit-programvaran kan 1-kanals LED-dimmer konfigureras. Det är möjligt att definiera dels en grupps identitet, dels att konfigurera scenarier och DALI-parametrar (de visade parametrarna motsvarar leveranstillståndet). Levereras: Innan den första adresseringen kan enheten styras via gruppadresser G0. Denna förinställda grupptilldelning raderas vid adressering, därefter kan valfri grupptilldelning göras i DALI-cockpit. Genom att skicka en DALI-reset-kommandon skapas de värden som definieras i DALI-standarden.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Driftspänning 18 - 48 V DC
- Bryteffekt - LED: 768 W
