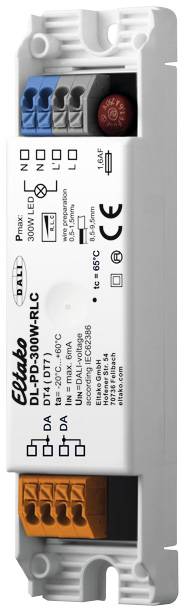

Eltako 33000009 Fasstyrningsdimmer Lämplig för ljuskälla: LED-lampa Grå

Fadimmer med DALI-styringång för takinkast· 120x30x22mm. Kapslingsklass: IP20 Lämplig för dimning av 230 V-LED-Retrofit-ljuskälla via DALI. Omvandling av DALI-Dimmlevels till en spänning med faskontroll eller fas-framkant. Den minimala dimnivån (MIN NIVÅ) kan ställas in via DALI. Ytterligare driftssätt som brytare (DT7 kompatibel) från firmware 3.5. Modulen representerar en deltagare i bussen och är adresserbar i enlighet därmed. Dubbla anslutningsklämmor för enkel slingning av DALI-bussen. Dimmområde 0.1%-100%. Matningsspänning 230V/AC. Utgångsbelastning: 10-300W. Hög verkningsgrad. Konfiguration via PC-mjukvara DALI-cockpit. Funktion: DALI-PD är som gränssnitt mellan klassisk dimmerteknik (faskontroll) och DALI och är inspirerad av standarden för DALI Control Gears (IEC 62386-102) och Device Type 4-enheter (IEC 62386-205). DALI-PD-gränssnittet omvandlar den önskade dimmernivån till en motsvarande spänningssignal med till- eller avskuren fas. Den universella dimmern arbetar beroende på belastning som fasinektion- eller fasintervalldimmer. Driften kan ställas in via DALI (DT4). Dimmkarakteristiken är enligt DALI-standard logaritmisk skala. Den fasade på/av-snittstyrningen ger en på/avskuren sinusspänning. PHYSICAL MINLEVEL är 3%. DALI-PD har ytterligare ett driftsätt från och med version 3.5. Det kan kopplas om från driftläget DT4 (fadimning) till DT7 (brytare). I detta läge förhåller sig DALI-PD som en brytare. Beteendet i detta läge motsvarar DALI-norm för DT7-enheter (IEC62386-208). I detta läge bestäms omkopplingskaraktären genom att jämföra den virtuella lamplivslängdsnivån (VDAP) med 4 tröskelvärde. Den virtuella lampprestandanivån (VDAP) motsvarar dimmervärdet hos en DALI-EVG och är underställda motsvarande egenskaper (begränsning av MinLEVEL och MAXLEVEL, dimningshastighet genom FADETIME och Faderate). För varje dimningsriktning finns det 2 kopplingströsklar som används för jämförelse med den virtuella lampeffektnivån: Ett tröskelvärde med MASK är inaktivt och används inte för jämförelse. Med Fading kan on- och urkopplingsfördröjningar realiseras. Enheten försörjs av DALI-Bus och därför är SYSTEMET FAILURE LEVEL endast delvis understödd. Vid aktuella enheter (kan identifieras med firmware >4.0) kan mellan 0%,100% och mask väljas, för äldre enheter är SYSTEMET FAILURE LEVEL fast bestämt - för 25 W-varianten utfärdas 100%, för 300W-variant 0%.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
