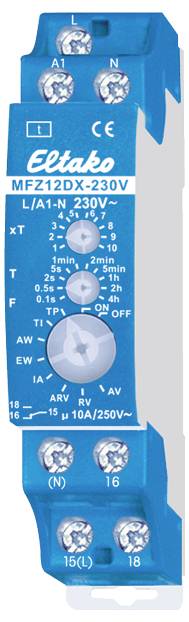

Eltako 23001007 MFZ12DX-230V Tidsrelä Multifunktionell 230 V/AC 1 st Tidsdomän: 0.1 - 14400 s 1 switch

Potentialfri växlare 10A/250 V AC, 230V LED-lampor upp till 200 W, glödlampor 2000W*. Stand-by-förlust endast 0,4 watt. Din-skena för montering på DIN-EN 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Med den patenterade Eltako-Duplex-tekniken (DX) kan normalt potentialfria kontakter 50 ändå, vid omkoppling av 230 V växelspänning, växla i nollgenomgång och därmed minska slitage avsevärt. Anslut bara N-ledaren till klämman (N) och L till 15 (L). Detta ger en extra stand-by-förlust på endast 0,1 W. Matnings- och styrspänning 230V AC. Tider mellan 0,1 sekunder och 40 timmar kan ställas in. Funktion F (Beskrivning sidan 13-22) RV = Återfallsfördröjning = aktiveringsfördröjning ti = taktgivare med impuls från TP = taktgivare med paus börja med IA = pulsstyrd aktiveringsfördröjning (t.ex. automatisk dörröppnare) EW = on-impuls AW = OFF-impuls ARV = tillslagnings- och återfallsfördröjning ON = kontinuerlig EN OFF = kontinuerlig av lysdioden under den stora kontrollbrytaren informerar under tidsförloppet om kontaktläget. Den blinkar så länge arbetskontakten är öppen 15-18 15-16 (15-16 stängd) och lyser kontinuerligt så länge arbetskontakten är stängd (15-18 öppen). Tidbasen T ställs in med det mittlåsbara vridreglaget T. Grundvärdena är 0,1 sekunder, 0,5 sekunder, 2 sekunder, 5 sekunder, 1 minut, 2 minuter, 5 minuter, 1 timme, 2 timmar och 4 timmar att välja mellan. Den totala tiden ska beräknas på grundval av tiden multiplicerat med multiplikatorn. Multiplikatorn XT ställs in med det övre låsvridreglaget XT och ligger mellan 1 och 10. På så sätt kan tider ställas in mellan 0,1 sekunder (tidbas 0,1 sekunder och multiplikator 1) och 40 timmar (tidsbas 4 timmar och multiplikator 10). * Den maximala lasten kan användas från och med en fördröjning eller en pulstid på 5 minuter. Vid kortare tider minskas den maximala belastningen till 15 % till 2 sekunder, till 30 % till 5 minuter till 60 %.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
