Information | Pris | Tillgänglighet | Utförande | Kontakttyp | Driftspänning max. | Driftspänning | Certifieringar | Driftspänning (min.) | Funktioner | Förpackningstyp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 207,20 kr exkl. moms 2185 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 1 switch | 240 V/AC, 240 V/DC | 12 V/AC, 240 V/AC | RoHS | 12 V/AC, 12 V/DC | Cyklisk, Cyklisk, AV-start, Frånslagsfördröjd med hjälpspänning, Frånslagsfördröjd via PÅ-signal, startkontakt, Fördröjning, Puls, Pulsövervakning, Styr- & frånslagsfördröjning | Piece | |||
 472,00 kr exkl. moms 1196 stycken i lager Leverans tor. 8 okt. | Monofunktionell | 1 switch | 240 V/AC, 240 V/DC | - | - | 24 V/AC, 24 V/DC | Tillslagsfördröjd | - | |||

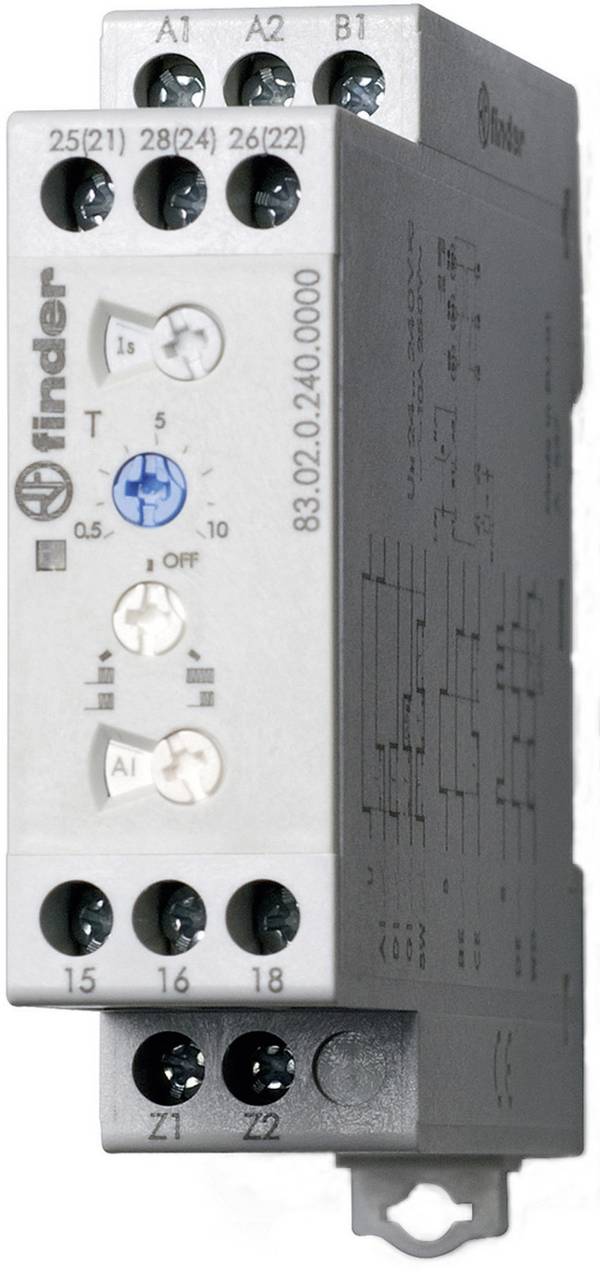

 872,00 kr exkl. moms 580 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 2 switch | 240 V/AC, 240 V/DC | - | - | 24 V/AC, 24 V/DC | Aktiverings- och återfallsfördröjning via startkontakt, Blinkers asymmetrisk, pausstart, Frånslagsfördröjd via startkontakt, Impulsgivare, ON-impuls via startkontakt, Påkoppling, Tillslagsfördröjd, Watchdog | Piece | |||
 792,00 kr exkl. moms 157 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 2 switch | 230 V/AC, 230 V/DC | - | - | 24 V/AC, 24 V/DC | Blinkers asymmetrisk, pausstart, Impulsgivare, ON-impuls (1 x fördröjd och 1 x direktkontakt), ON-impuls (2 x fördröjda kontakter), Tillslagsfördröjd (1 x fördröjd och 1 x direktkontakt ), Tillslagsfördröjd (2 x fördröjda kontakter) | Piece | |||

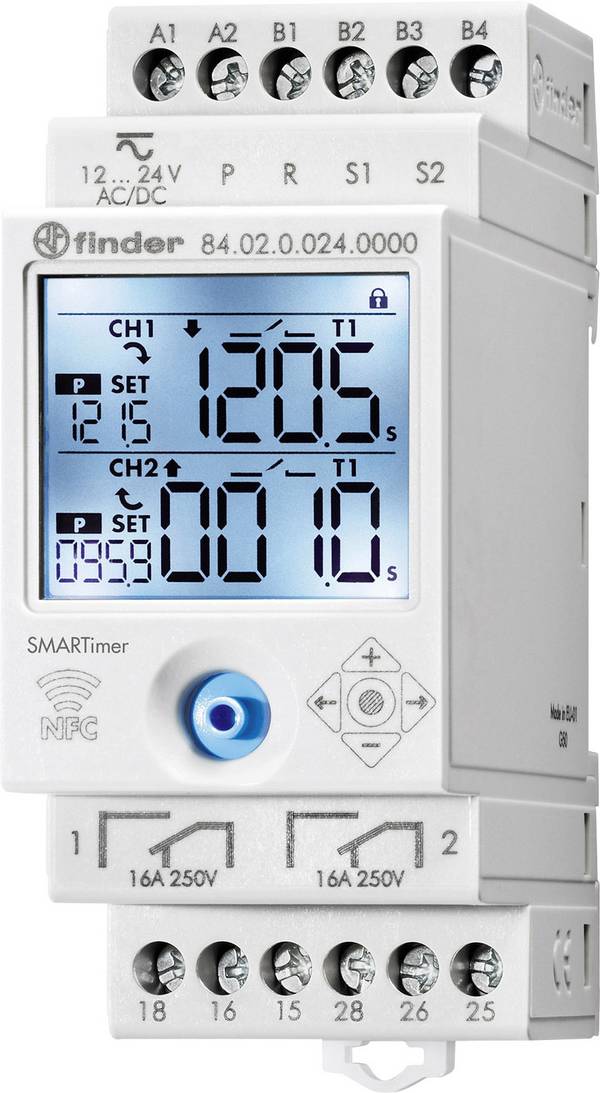

 exkl. moms 67 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 2 switch | 30 V/DC | 24 V/DC | RoHS | 10 V/DC | Förstoringstid inställbar | - | |||

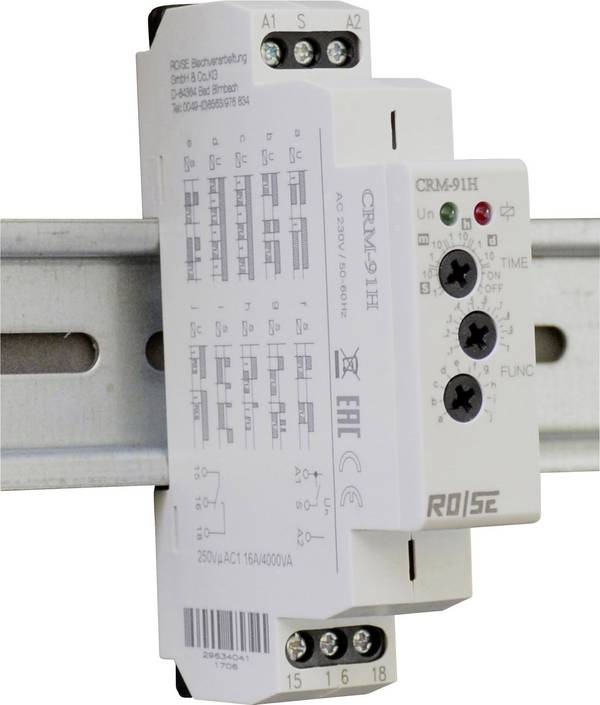

 Enligt figur 680,00 kr exkl. moms Leverans ons. 21 okt. | Multifunktionell | 3 switch | 240 V/AC, 240 V/DC | 230 V/AC | - | 12 V/AC, 12 V/DC | Aktiverings- och återfallsfördröjning via startkontakt, Frånslagsfördröjd, Frånslagsfördröjd med styringång, Frånslagsfördröjd med styrkontakt, Frånslagsfördröjd via PÅ-signal, startkontakt, Impulsgenerator, Impulsreläer, Taktgivare, Taktgivare, impulsstartande via försörjningsspänning, Tillslagsfördröjd | Piece | |||
 exkl. moms 1571 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 1 switch | 240 V/AC, 240 V/DC | - | RoHS | 12 V/AC, 12 V/DC | Blinkers impulsstart, Frånslagsfördröjd, Pulsformare, Påkoppling, Styr- & frånslagsfördröjning, Tillslagsfördröjd | Piece | |||

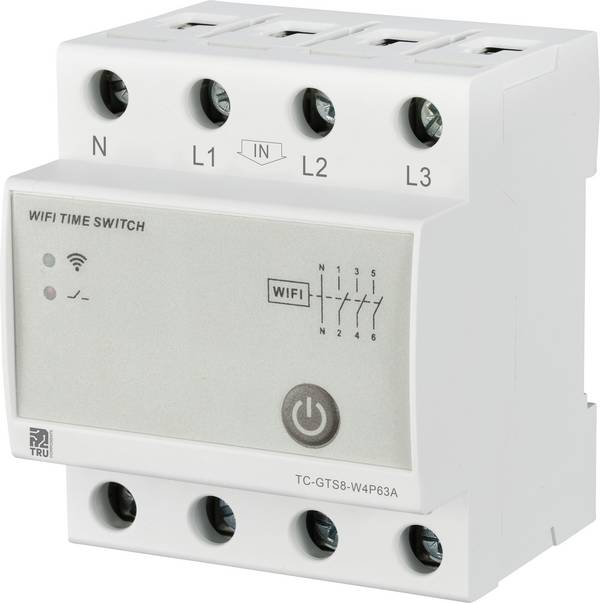

 -9% 520,00 kr 472,00 kr exkl. moms 155 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 3 NO | - | 230 V/AC | - | - | - | Piece | |||
 712,00 kr exkl. moms Okänd leveranstid | Multifunktionell | 1 switch | - | 230 V/AC | - | - | Frånslagsfördröjd | Piece | |||
 760,00 kr exkl. moms 11 stycken i lager Leverans tor. 8 okt. | Multifunktionell | 2 switch | 24 V | - | - | - | Tillslagsfördröjd | - | |||
Köpt oftast
Meest gekocht
Högst betygsatta produkter
Best beoordeelde producten
Rådgivare
Texten nedan är maskinöversatt från tysk originaltext.
Tid- och multifunktionsrelä: Viktig del i elektromekanik
Vilka typer av tidsreläer finns det?
Funktioner från tidsrelä
Välj tidsrelä korrekt
FAQ - vanliga frågor vid tid- och multifunktionsreläer
Vilka typer av tidsreläer finns det?
Tidreläer definierar tiden antingen elektromekaniskt eller elektroniskt.
Elektromekaniska finns det två funktionsprinciper:
- En reduktionsväxel drivs av en likströms- eller synkronmotor och aktiverar brytkontakterna.
- Ett mekaniskt urverk eller en annan icke-digital tidslänk ger tidsfördröjning.
Elektroniskt finns det en historisk och en digital variant:
- Historisk: En analog koppling med en RC-länk fungerar som tidsgivare och triggas av en komparator eller reläet själv.
- Digital: Oftast utförd som inställbart multifunktions-tidrelä med mikrokontroller. Kopplingen initieras med hjälp av en oscillator och en frekvensdelare, där en räknare och en komparator mäter tidsförloppet och på så sätt förverkligar växlingar.
Tips: Digitala kopplingsur arbetar mer exakt, eftersom noggrannheten i dem inte beror på den totala tiden som i analoga enheter. Även inställningsnoggrannheten är högre vid digitala tidsrelä.
Funktioner från tidsrelä
Några vanliga funktioner av tidsbaserat multifunktionsrelä är:
| Funktion | Förklaring | Exempel på användning |
|---|---|---|
| Tillslagningsfördröjning; | Driftspänning kopplas in med fördröjning | Grönt genomfartsljus slås på igen först 2 minuter efter passage av en fotocell |
| Återfallsfördröjning; | Arbetsspänning kopplas bort tidfördröjning | Röd låslampa för efterföljande användning avaktiveras först 2 minuter efter föregående passage av en fotocell |
| On-impuls | En definierad impuls avges vid påslagning av styrspänning | Strömbrytare på: Utmatning av en definierad styrsignal oberoende av knapptryckens längd |
| OFF-impuls | En definierad impuls avges vid avstängning av styrspänning | Strömbrytare av: Utmatning av en definierad styrsignal oberoende av knapptryckens längd |
| Stjärn-delta koppling | Inkoppling av en elektrisk motor ställs om från stjärn- till triangeldrift | Begränsning av elmotorns startström |
| Impulsbrytare (relä) | Arbetsspänning slås på eller av med en impuls (strömstöt) | Ljuset i hallen kan slås på eller av med knappar |
| Timer | Funktionerna kan utföras återkommande vid definierade tider | Hofbelysningen slås på och av automatiskt vid vissa tider |
| Trapphus-automat | Ljus i trapphuset | Trapphusbelysningen i flerpartihus stänger automatiskt av efter en viss tid |
| Watchdog | Övervakning av systemet, kan vid fel initiera återställning eller andra motåtgärder | Slå på en varningslampa när underhållsintervallet snart går ut |
Välj tidsrelä korrekt
Utförande
Det finns monofunktionella och multifunktionella versioner av tidsstyrda reläer.
- Monofunktionell: Dessa tidsrelä kan endast uppfylla en fast angiven funktion, till exempel endast stänga av spänningsfördröjningen.
- Multifunktionellt: Dessa tidsrelä har flera valbara funktioner, till exempel till- och frånkoppling.
Driftspänning
Välj ett spänningsområde som motsvarar ditt användningsområde och använd tid- och multifunktionsrelä endast under de förhållanden som anges av tillverkaren i produktbladet. Driftspänningen är den spänning som faktiskt tillämpas i arbetsströmkretsen. Typiska driftspänningar för elektroniska processer är:
- 12 V - batterier, batterier, adapter
24 V - switchade nätenheter, ljusstyrning - 100 V - HiFi-teknik, högtalare, förstärkare
- Och 240 V - nätspänning i vägguttaget, lik- och växelström
Tidsintervall
Tidsintervallet är också ett viktigt kriterium vid val av ett tidsstyrt multifunktionsrelä. Välj filter för dina användningsändamål en tillräckligt lång och exakt inställbar tidsintervall.
Därför bör man se till att reläets tidsdomän är minimal och maximal. Den minsta inställbara tiden är en tusendels sekund, 0,001 s. den längsta tidsperioden på 9999 timmar, alltså längre än ett år.
Hållare
För fastsättning av kopplingsur finns olika hållare, till exempel genom öglor för fastskruvning eller rätblocksform, för rengöring i nischer. Inom industriområdet är förstottagningar för fastsättning på en din-skena där tid- och multifunktionsrelä enkelt kläms fast på en standard skena.
Anslutningstyp
För anslutning av elektriska anslutningar kan du välja mellan skruvklämmor, dragfjädrar och kontakter
Kontakttyp
Tidreläer är utformade som slutare och växlare, ibland med flera anslutningsmöjligheter. Växlare kan fungera både som slutare och som öppnare. Inom ramen för mer komplexa kopplingar övertar tidsfunktionerna multifunktionella processstyrningsuppgifter.
Reläkontakterna är potentialfria, dvs. ingångs- och utgångsströmcirkel separeras galvaniskt från varandra. På så sätt kan man integrera den i en strömkrets på ett sådant sätt att driftspänning och brytspänning har olika gränsvärden.
Kategori
Tidsrelä, timer för din-skena, trapphus-ljusautomat och hjälpkontaktblock är de vanligaste sökta multifunktionstidreläerna. Dessutom erbjuder vi i vår e-butik ytterligare några.
FAQ - vanliga frågor vid tid- och multifunktionsreläer
Was är skillnaden mellan brytspänning och driftspänning?
Båda spänningsvärdena är viktiga vid val av relä. Brytspänningen ligger i styrströmkretsen, alltså på reläingången. Reläet skiljer styr- och arbetsströmkretsen galvaniskt från varandra. På reläutgången i sin tur regleras arbetsströmkretsen, där reläkretsen anger driftspänningen hos arbetsströmkretsen eller avbryter om angivna värden uppnås i styrkretsen. Till exempel kan en öppnare stänga av driftspänningen hos en elektrisk Uppvärmning när en motsvarande brytspänning tillämpas i reläets styrkrets från ett annat kontrollelement. Ström flyter inte mellan kopplingskretsen och lastströmkretsen.
Är multifunktionsrelät avsett för industriell användning?
Ja, alla våra tidsrelä är ISO-certifierade. En begränsning av sökresultat enligt tidrelä enligt RoHS-riktlinjerna kan du göra i filtren under nya enheter & erbjudanden.
Var hittar ICH kopplingsur för hemmabruk?
Kopplingsur för hemmabruk för anslutning av ljuskedjor, juldekorationer och liknande hittar du inom byggnadsteknik & Smarthome > elinstallationer > kopplingsur.
Finns det en mängdrabatt vid köp av flera multifunktionsreläer?
Ja, om du köper flera tidsrelä av samma typ, erbjuds mängdrabatta. Hänvisningen till detta står helt höger i produktöversikten.
