Name: Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Mjukstartare
Brand: Dold
SKU: 2359192
Availability: BackOrder

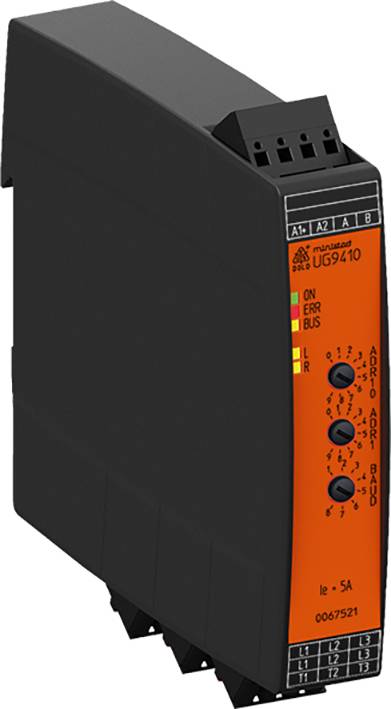

En elektronisk skyddsanordning med LED-displayer och vred för reglering av ström och spänning i elektriska tillämpningar.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal

Styck

Toal (4 072,00 kr / stycken)

4 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Upp till 7 funktioner i en enda enhet:
Vänstergång
Högerdrift
Mjukstart
Mjukstart
Motorskydd
Fasföljdövervakning
Fasbortfallskontroll
Omfattande mät- och automatiseringsprotokoll
80% mindre platsbehov
Enkel och tidsbesparande användning och användarvänlig hantering genom parametrering över Modbus
Hybridrelä kombinerar fördelar robust reläteknik med slitagefri halvledarteknik
Hög tillgänglighet genom:
Övervakning av halvledartemperatur
Halvledare med hög spänningshållfasthet upp till 1500 V.
Strömlös rotationsriktning- reläkoppling
Överbelastningsskydd
Anslutningsfärdiga plintar
TWIN-anslutningsklämma för genomslingning av hjälpspänning och buss

Tekniska specifikationer

NOMINELL SPÄNNING L1/L2/L3: 3 AC 200... 480 V ± 10%
Nominell frekvens 50 / 60 Hz , automatisk avkänning
Hjälpspänning: DC 24 V ± 10 %
Nominell motoreffekt: 0,5 A ... 5,0 A kan ställas in via Modbus
Driftsätt
5,0 A AC 53A: 6-2: 100-30 IEC/EN 60947-4-2
Stötström: 200 A ( tp = 20 ms)
Gränsbelastningsintegrering: 200 A² s ( tp = 10 ms)
Toppspärrspänning 1500 V.
Överspänningsbegränsning 510 V
Läckström i frånläge: < 3 x 0,5 mA
Start-/utloppsspänning 30... 80 % kan ställas in via Modbus
Start-/utloppsramp: 0... 10 s kan ställas in via Modbus
Egenförbrukning: 2 W
Omkopplingspaus 150 ms
Inkopplingsfördröjning
För styrsignal: Min. 25 ms
Urkopplingsfördröjning
För styrsignal: Min. 30 ms
Strömmätningsanordning: AC 0,5... 30 A
Noggrannhet: ± 5 % av fullt skalutslag
Aktualiseringstid för mätvärden
Vid 50 Hz: 100 ms
Vid 60 Hz: 83 ms
Motorskydd
Upp till 5,0 A: Klass 10
Elektroniskt med termiskt minne
Återställning: Manuellt via Modbus
Kortslutningsskydd
Max. smältsäkring 25 A GG / GL IEC/en 60947-5-1

Motorspänning: 3AC 200 - 480 V

Typ av produkt: Mjukstartare

Anslutningsström: 5 A

Driftspänning (specifikationer): 3 AC 200 480 V

Arbetsfaser: 3

Tillverkarnr.: 0067521

Typ: UG9410PM 3AC200-480V 5A 0-10s Modbus RTU

Mått.: (B x H x D) 22.5 x 105 x 120.3 mm

Anslutning: Skruvklämma

Bredd: 22.5 mm

Höjd: 105 mm

Djup: 120.3 mm

Max. temperatur: +65 °C

Min. temperatur: 0 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Mjukstartare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Mjukstartare

Beskrivning

Den intelligenta motorstartare UG 9410 används för mjukstart, mjukstart, vända och skydd av 3-fas asynkrona motorer. Genom enfasströmmätning beräknas motortemperaturen med hjälp av en termisk modell och motorn stängs av vid överhettning. Dessutom kan en termobrytare användas. Den omvända riktningen sker genom en reläväxling. Reläerna kopplas strömlöst. Detta ger en lång batterilivslängd.

· Enligt IEC/en 60947-4-2
· Modbus RTU gränssnitt
· För vändning av 3-fas motorer på 0,18 kW... 2,2 kW vid 400 V.
· 2-fasig mjukstart, mjukstart
· 3 vridreglage för inställning av bussadress och överföringshastighet
· 5 LED:er som statusindikering
· Strömlöst vända med reläer, mjukstart, mjukstart med tyristorer
· Galvanisk separering av styr- och huvudströmkrets
· Bredd 22,5 mm
