Dold IK8701.11 AC50Hz 230V Koppelmodul Nominell spänning: 230 V/AC Växelström (max): 16 A 1 switch 1 st | Conrad Electronic | Conrad Electronic » All parts of success

Platform for Everything Technical
Snabba leveranser
Expertis sedan 1923
30 dagars öppet köp

En elektrisk reläenhet med teknisk märkning 'AC 230V 50Hz'. Visar olika anslutningsklämmor och ett kopplingsschema.

En elektrisk reläenhet med teknisk märkning 'AC 230V 50Hz'. Visar olika anslutningsklämmor och ett kopplingsschema.

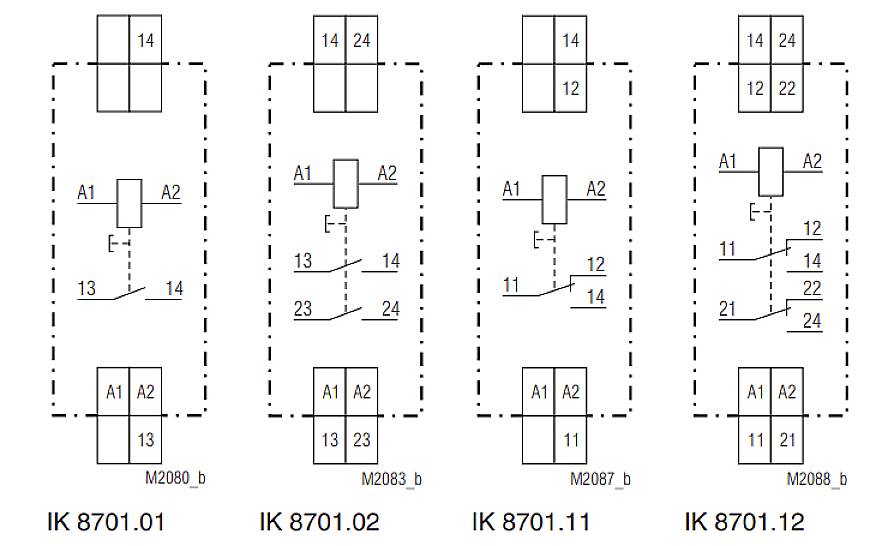

Diagram med fyra kopplingsscheman, märkta som IK 8701.01, IK 8701.02, IK 8701.11 och IK 8701.12. Visar olika elektriska kretsar med kontakter och spolar.

1/2

Liknande avbildning

Dold

Typ av produkt

Koppelmodul

Kontakttyp

1 switch

Nominell spänning

230 V/AC

Växelspänning (max.)

230 V/AC

Växelström (max)

16 A

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal

Styck

Toal (600,00 kr / stycken)

632,00 kr

-5 %

600,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Industrirelä

För koppling av lampbelastningInkopplingsrelä, t.ex. för styrning av SPSUtgångkopplingsrelä, t.ex. för SPS-styrda lasterEnligt en 60947-5-1Knapp för manuell manövrering av kontakterVisning av brytarlägeHög termisk ström ith17,5 eller 35 eller 52,5 mm bredd

Tekniska specifikationer

Ledaranslutning: 2 x 2,5 mm² massiv eller 2 x 1,5 mm² Litskabel med hylsa eller 2 x 1 mm² litzkabel med hylsa
Ledarfäste: Platta klämmor med självlyftande
Åtdragningsmoment: 0,8 Nm
Snabbmontering: Din-skena

Typ av produkt: Koppelmodul

Typ: IK8701.11 AC50Hz 230V

Anslutning: Skruvklämma

Tillverkarfärg: Vit

Svarstid: 30 ms

Falltid: 30 ms

Kontakttyp: 1 switch

Nominell spänning: 230 V/AC

Växelspänning (max.): 230 V/AC

Växelström (max): 16 A

Max. bryteffekt: 1200 W

Elektrisk livslängd: Vid resistiv last AC 230 V: 6 A 150 x 10⁴ omslagscykler
10 A 75 x 10⁴omslagscykler
16 A 12 x 10⁴omslagscykler

Mekanisk livslängd: 10 X 10⁶ omslagscykler

funktioner: med provknapp

Max. temperatur: +45 °C

Min. temperatur: -20 °C

Längd: 89 mm

Bredd: 17.5 mm

Höjd: 58 mm

Mått.: (L x B x H) 89 x 17.5 x 58 mm

Innehåll: 1 st

Vikt: 100 g

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359217 Dold IK8701.11 AC50Hz 230V Koppelmodul Nominell spänning: 230 V/AC Växelström (max): 16 A 1 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359217 Dold IK8701.11 AC50Hz 230V Koppelmodul Nominell spänning: 230 V/AC Växelström (max): 16 A 1 switch 1 st

Beskrivning

Med en fällankare trycks kontakterna genom en kolv. När spänningen har avtagit återgår en fjäder till viloläge, eftersom den är ansluten till kolven. Kontakterna kan också ske
Manövreras för hand med en knapp på framsidan. Den här knappen fungerar också som kopplingslägevisare. Vid tryckt knapp är kontakterna stängda. I avstängt tillstånd stängs den röda
Knappen är nedsänkt med framkanten.

· För koppling av lampbelastning
· Inkopplingsrelä, t.ex. för styrning av SPS
· Utgångkopplingsrelä, t.ex. för SPS-styrda laster
· Enligt en 60947-5-1
· Knapp för manuell manövrering av kontakter
· Visning av brytarläge
· Hög termisk ström ith
· 17,5 eller 35 eller 52,5 mm bredd

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Med en fällankare trycks kontakterna genom en kolv. När spänningen har avtagit återgår en fjäder till viloläge, eftersom den är ansluten till kolven. Kontakterna kan också ske
Manövreras för hand med en knapp på framsidan. Den här knappen fungerar också som kopplingslägevisare. Vid tryckt knapp är kontakterna stängda. I avstängt tillstånd stängs den röda
Knappen är nedsänkt med framkanten.

· För koppling av lampbelastning
· Inkopplingsrelä, t.ex. för styrning av SPS
· Utgångkopplingsrelä, t.ex. för SPS-styrda laster
· Enligt en 60947-5-1
· Knapp för manuell manövrering av kontakter
· Visning av brytarläge
· Hög termisk ström ith
· 17,5 eller 35 eller 52,5 mm bredd

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
