Name: Dold IK3070.01/200 AC50/60Hz 220-240V Relä Nominell spänning: 240 V/AC Växelström (max): 10 A 1 NO 1 st
Brand: Dold
SKU: 2359196
Availability: BackOrder

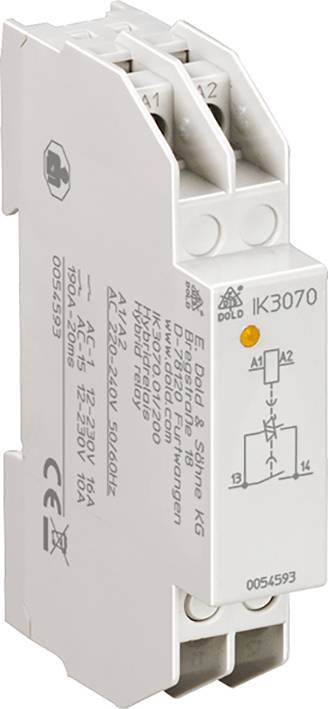

Ett vitt elektriskt reläkort med tekniska detaljer och en kopplingsschema på ytan.

Liknande avbildning

Typ av produkt

Relä

Kontakttyp

1 NO

Nominell spänning

240 V/AC

Växelström (max)

10 A

Typ

IK3070.01/200 AC50/60Hz 220-240V

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Industrirelä

För laster med mycket höga inkopplingsströmmar
Tillförlitlig koppling av energisparlampor och LED-lampor
Hög livslängd tack vare hybridteknik

Tekniska specifikationer

Termisk ström ITH: 16 A (även vid 60 °C omgivningstemperatur)
Effektförlust vid 16 A: 3 W.
Brytförmåga enligt AC 15, 10 A induktiv
Inkoppling: 100 A, cos phi 0,3
Avstängning 10 A, cos phi 0,3
Lysrörsbelastning med
Elektroniskt förkopplingsdon (EVG): 60 x 58 W enradig, med 10 µF kompensation 30 x 58 W tvåradig, med 22 µF-kompensation
Parallellkompensation: 48 x 58 W enradig, med 7 µF-kompensation
Brytström 190 A 20 ms
Halvledarsäkring 180 A2 s 10 ms (skydd för Triac)
Varistorspänning: AC 275 V.

Typ av produkt: Relä

Typ: IK3070.01/200 AC50/60Hz 220-240V

Driftspänning (min.): 220 V/AC

Utlösningsspänning (max.): 240 V/AC

Kontakttyp: 1 NO

Nominell spänning: 240 V/AC

Växelström (max): 10 A

Elektrisk livslängd: Enligt AC 15 vid 10 A, AC 230 V: ≥ 106 omslagscykler

Mekanisk livslängd: 30 x 106 omslagscykler

funktioner: Low Noise

: IP20
IP40

Max. temperatur: +60 °C

Min. temperatur: -20 °C

Längd: 90 mm

Bredd: 17.5 mm

Höjd: 58 mm

Mått.: (L x B x H) 90 x 17.5 x 58 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relä Nominell spänning: 240 V/AC Växelström (max): 10 A 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relä Nominell spänning: 240 V/AC Växelström (max): 10 A 1 NO 1 st

Beskrivning

Hybrideffektreläet lämpar sig för omkoppling mellan starkt induktiva eller kapacitiva laster, t.ex. Energisparande och LED-lampor. Användningsområden är inom värme-, klimat-, ventilations- och belysningsteknik.
Hybrid-omkopplingsrelät har ett utgångsrelä med en parallell seriekopplad Triac. I omkopplingsmomentet övertar Triac lasten. Den kontinuerliga strömmen däremot förs via reläkontakten på grund av Triacs högre förlusteffekt.
Eftersom Triac endast stängs av i fas-nollgenomgång, är enheten endast avsedd för brytare av AC-laster.

· Enligt IEC/en 60 947-4-3
· Nominell driftström 20 A.
· Lång elektrisk livslängd på >106 kopplingar vid AC 15
· 10 A induktiv
· Tyst omkoppling
· För ohmska, induktiva och kapacitiva laster
· Nollspänningsbrytare
· 1 slutare
· 17,5 mm bredd.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
