Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tidsrelä Monofunktionell Tillslagsfördröjd och omedelbar koppling 230 V 1 st T
Brand: Dold
SKU: 2359215
Availability: BackOrder

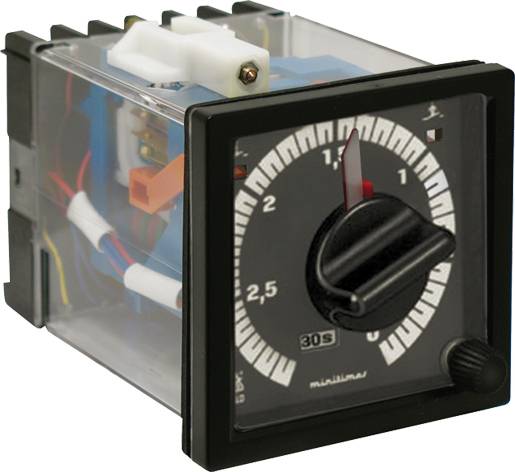

En analog timer i ett transparent hölje med vred och urtavla. Visar tidsintervall i sekunder från 0 till 30.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Tidsrelä

Utförande

Monofunktionell

Funktioner

Tillslagsfördröjd och omedelbar koppling

Driftspänning

230 V

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal

Styck

Toal (3 192,00 kr / stycken)

3 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontaktbestyckning:1 öppnande fördröjd
1 öppnande utan fördröjning
1 fördröjd
1 direktbrytare
BRYTFÖRMÅGA: ENLIGT AC 15: 3 A/AC 230 V IEC/EN 60947-5-1
Tillåten brytfrekvens: 3000 omslagscykler/h.
Svarstid < 35 ms
Frånslagstid < 60 ms
Frontyta 72 x 72 mm
Vikt: 320 g
Hölje: Termoplast med V0-uppförande enligt UL subprojekt 94

Förpackningstyp: Piece

Typ av produkt: Tidsrelä

Typ: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Utförande: Monofunktionell

Anslutning: Skruvklämma

Funktioner: Tillslagsfördröjd och omedelbar koppling

Driftspänning: 230 V

Kontakttyp: 2 NC
2 NO

Kontaktmaterial: AgNi

Växelspänning (max.): 230 V/AC

Växelström (max): 4 A

Max. bryteffekt: 690 VA

Tidsintervallet (min.): 0.15 s

Tidsintervallet (max.): 30 h

Tidsintervall: 30 h

Min. temperatur: -20 °C

Max. temperatur: +55 °C

: IP20
IP40

Elektrisk livslängd: Enligt AC 15 vid 3 A, AC 230 V: 1 x 10⁵ kopplingsp. IEC/EN 60947-5-1
Enligt AC 15 vid 1 A, AC 230 V: 5 x 10⁵ kopplingsp. IEC/EN 60947-5-1

Mekanisk livslängd: > 30 x 10⁶ omslagscykler eller
> 15000 tim

Bredd: 72 mm

Höjd: 72 mm

Djup: 128 mm

Mått.: (B x H x D) 72 x 72 x 128 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tidsrelä Monofunktionell Tillslagsfördröjd och omedelbar koppling 230 V 1 st T

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tidsrelä Monofunktionell Tillslagsfördröjd och omedelbar koppling 230 V 1 st T

Beskrivning

Snabbstart:
För korta tider rekommenderas en snabbstart för att öka repeterbarhet. För detta krävs utförande AA 7616.32. Klämmorna A1 - A2 förblir alltid vid nominell spänning (synkronmotor arbetar kontinuerligt). Den nominella spänningen vid klämmorna B1 - B2 för kopplingsmagneten börjar då separat.
Frekvensbyte:
Frekvensomkopplingen 50 / 60 Hz sker på enhetens baksida genom att flytta en rast med en skruvmejsel. TIDRELÄ AA 7616._/ 100, EC 7616._/ 100, EF 7616._/ 100,
EH 7616._/ 100 Ansvarsfördröjning, nollspänningssäker. Kopplingen låses vid magnetisering genom en spärr, så att den tid som gått ut vid strömavbrott sparas. Även de momentum-fria kontakterna förblir i aktiv ställning. När den inställda tiden har förflutit avlägsnas spärren och de fördröjda kontakterna aktiveras. Om tiden efter ett avbrott ska den inställda tiden börja om från början igen, ska tidsinställningen i spänningslöst tillstånd rotera till stopp till 0 och sedan återgå till det förinställda värdet.

· Enligt IEC/en 61 812-1
· Fördröjning upp till 60 h.
· 6 omkopplingsbara tidsområden, kan ställas in framifrån
· Repeterbarhet ≤ ± 0,5 % (≤ ± 1 % i intervallet 3 och 6 s)
· Tidsfördröjningsvisning
· Visning av kopplingsläge (förutom för EH 7616)
· Med direktkontakt
· EF 7616: Framsida stänkvattenskyddad, IP 65
· 72 mm bredd.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
