Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Antal ingångar: 2 x Antal utgångar: 0 x Antal I/O: 2

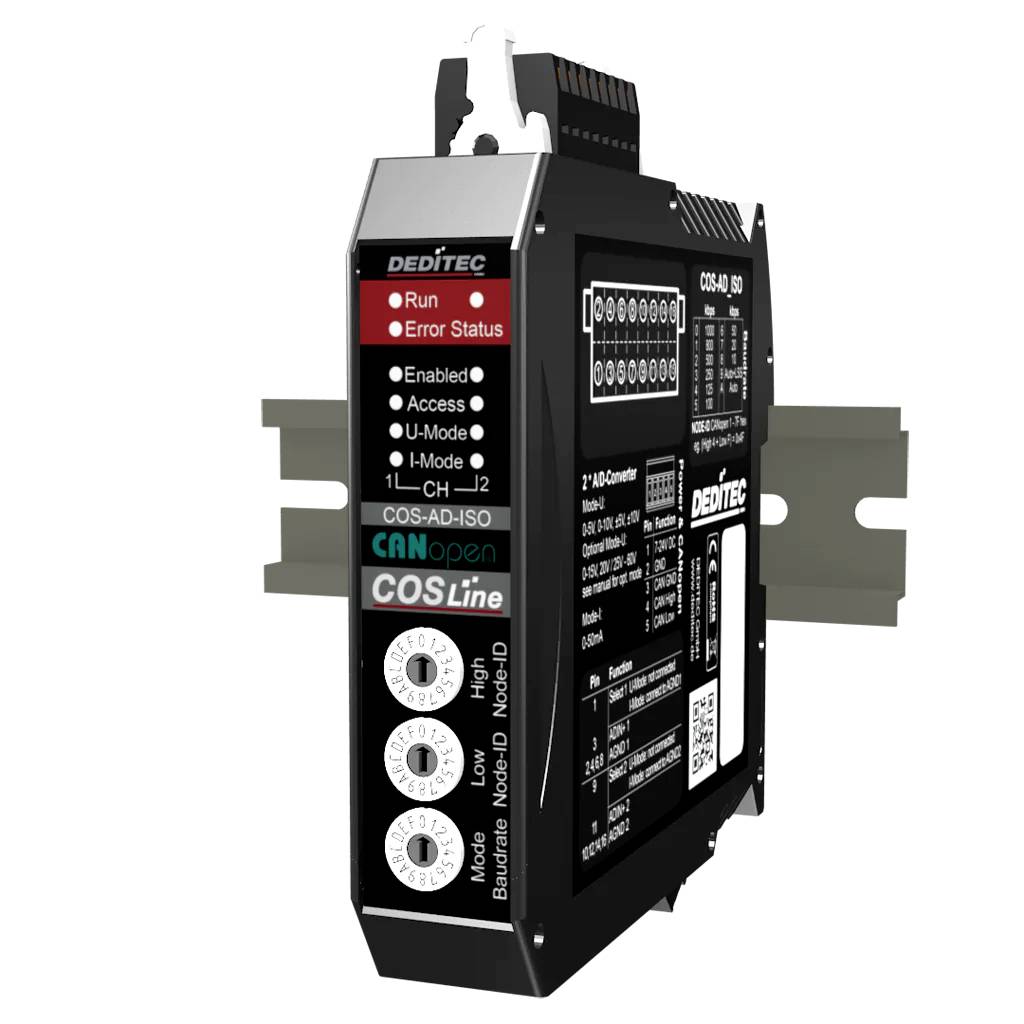

Svart DEDITEC industriell modul med status-LED:ar, etiketter och sidokontaktmonteringar, visad på vit bakgrund.

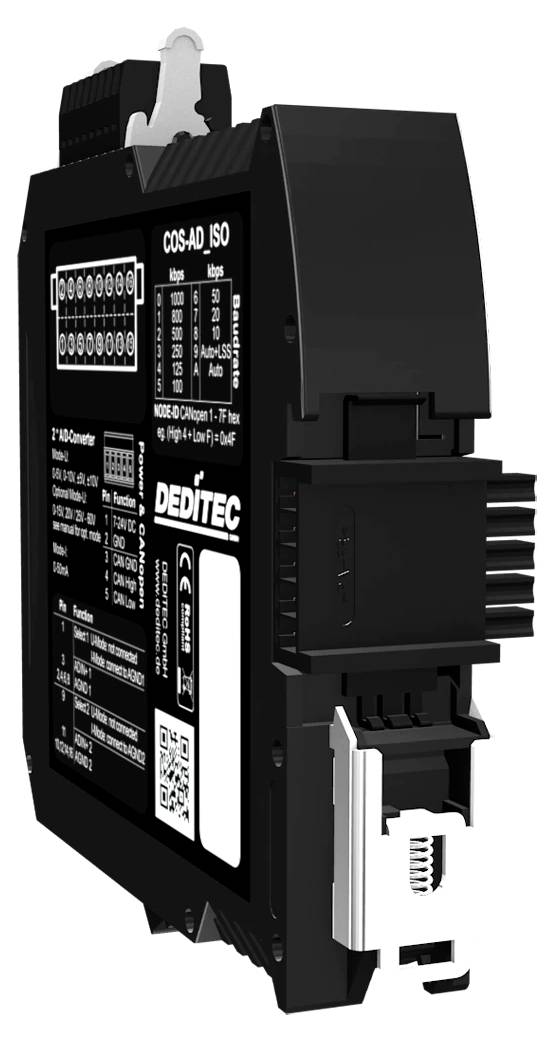

Svart industriell DIN-skena automationsmodul märkt "DEDITEC" med anslutningsportar och terminalmarkeringar, visad i sidovy på vit bakgrund

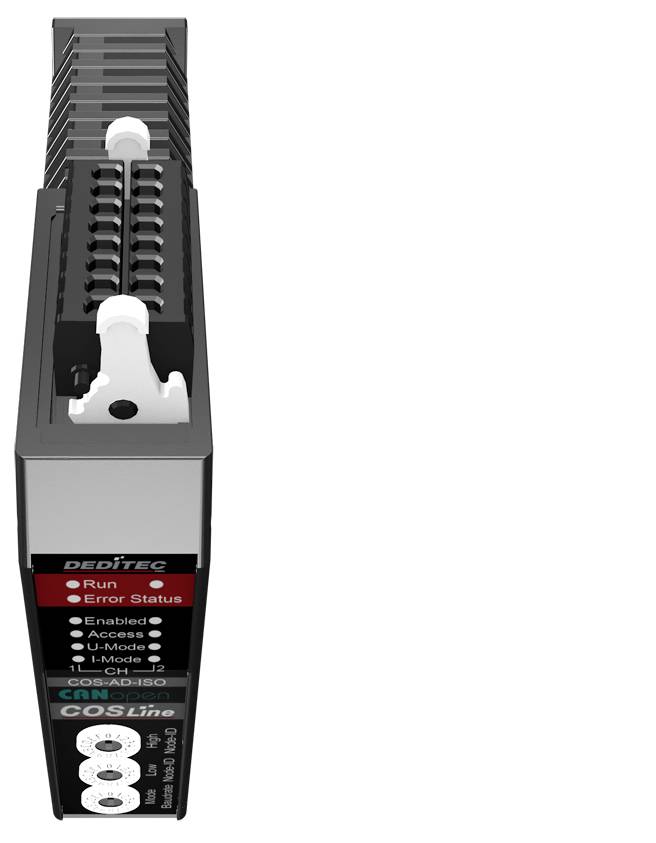

Industriell insticksmodul med svart hölje och frontstatusLEDar, märkt DEDITEC och CANopen, visad upprätt på vit bakgrund.
1/3
Datablad (PDF)
Fabrikatsnr.
Artikelnr.:
Leverans tors 5 nov.
Antal
Toal (8 232,00 kr / stycken)
8 232,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsmodul

  • CANopen-profiler enligt CIA®-specifikationen CIA 301, CIA 305 och CIA 401
  • CAN 2.0A ELLER CAN 2.0B
  • Galvaniskt separerad upp till 500 V.
  • Kan konfigureras via kodströmställare
  • 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, automatisk
  • Utförande: Single ended
  • 16-bitars upplösning för varje kanal
  • SPÄNNINGSINTERVALL: 0-5 V, 0-10 V, 0-20 V, 0-40 V ±5 V, ±10 V, ±20 V, ±40 V.
  • Strömområden 0-20 mA, 4-20 mA, 0-24 mA
  • Galvanisk separering kanal till kanal: Max. 1 kV AC
  • Galvanisk separering för spänningsförsörjning: Max. 500 V.
  • Omvandlingshastighet A/D-omvandlare: 4 µs

Tekniska specifikationer

  • Din-skena (bärskena 35 mm x 7,5 mm)
Typ av produkt

I/O Modul

Gränssnitt

CANopen

Typ

UC-CANOPEN-AD2-16ISO

Driftspänning

7 V/DC

24 V/DC

Max. drifttemperatur

50 °C

Min. drifttemperatur

10 °C

Driftspänning (specifikationer)

7 till 24 V/DC

Drifttemperatur

10 till 50 °C

Antal I/O

2

Antal ingångar

2 x

Antal utgångar

0 x

Mått.

(B x H) 22.5 mm x 120 mm

Max. strömförbrukning

130 mA

Höjd

120 mm

Bredd

22.5 mm

Tillverkarnr.

UC-CANOPEN-AD2-16ISO

Utförande

Analog ingångsmodul för montering på din-skena med galvanisk separering

Ingångar

2 analoga ingångar (spänning/ström)

Gränssnitt

CAN-buss (galvaniskt separerad via optokopplare)
In-Rail busskontakt

Strömförbrukning

130 mA

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Antal ingångar: 2 x Antal utgångar: 0 x Antal I/O: 2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Antal ingångar: 2 x Antal utgångar: 0 x Antal I/O: 2

Beskrivning

UC-CANopen-AD2-16ISO-modulen registrerar exakta AD-mätvärden via två 16 bit-kanaler och kan tack vare galvanisk separering fånga dessa på ett säkert och störningsfritt sätt. Integrering i CIA-nätverk av CANopen-nätverk möjliggör en tillförlitlig integrering i industriella system. Typiska användningsområden är registrering av analoga sensorsignaler samt övervakning av processvärden i automatiseringsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • Konstruerad för industriell användning i kopplingsskåpet och i decentraliserade automatiseringsstrukturer
  • Matningsspänning: +7 V till +24 V DC
  • Anslutningsfärdiga fjäderlister med låsmekanik
  • Montering på din-skena 35 mm x 7,5 mm
  • Drifttemperatur: +10 °C till +50 °C (utökat temperaturområde på begäran)
  • Lämplig för typiska industriella inom- och kopplingsskåpmiljöer
  • Användningsområden: Maskininstallation, anläggningsautomation, provställningar, konstruktioner med kopplingsskåp, byggnadsautomation och industriella nätverksstyrning

Ingår i leveransen

  • 5-polig kontakt
  • 2x 16-polig kontakt
  • Aktiveringsverktyg för WAGO kontaktdon
  • Din-skenaanslutning

Systemkrav

  • Windows, Linux
