Name: Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Nivåomvandlare CAN Bus, USB Antal ingångar: 0 x Antal utgångar: 2 x Antal
Brand: Deditec
SKU: 3796602
Availability: BackOrder

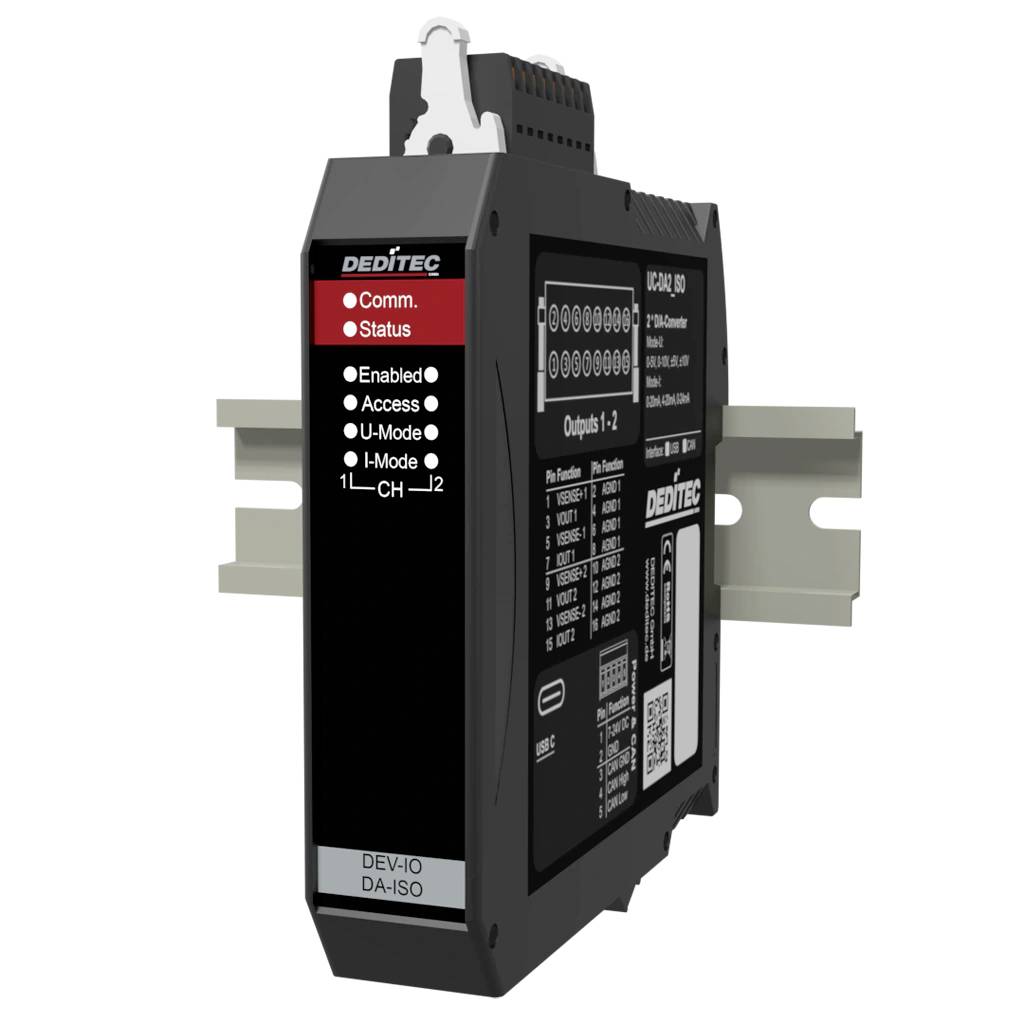

Industriell DEDITEC DEVI-O DA-ISO-modul med statusindikatorer, kanalindikatorer och terminaletiketter monterad på DIN-skena.

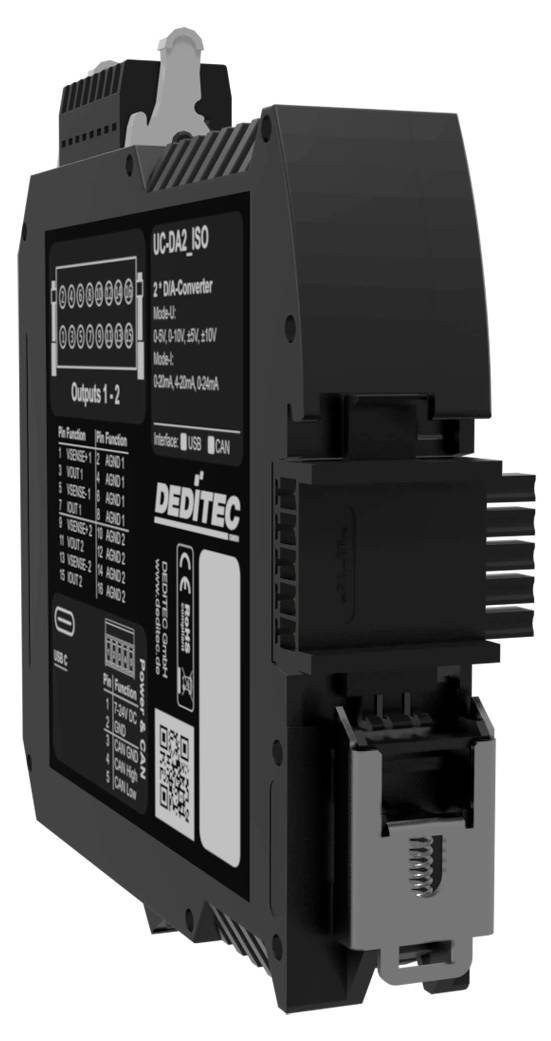

En svart industriell elektronisk modul med märkta portar och kontakter, visad i trekvartsvy mot vit bakgrund.

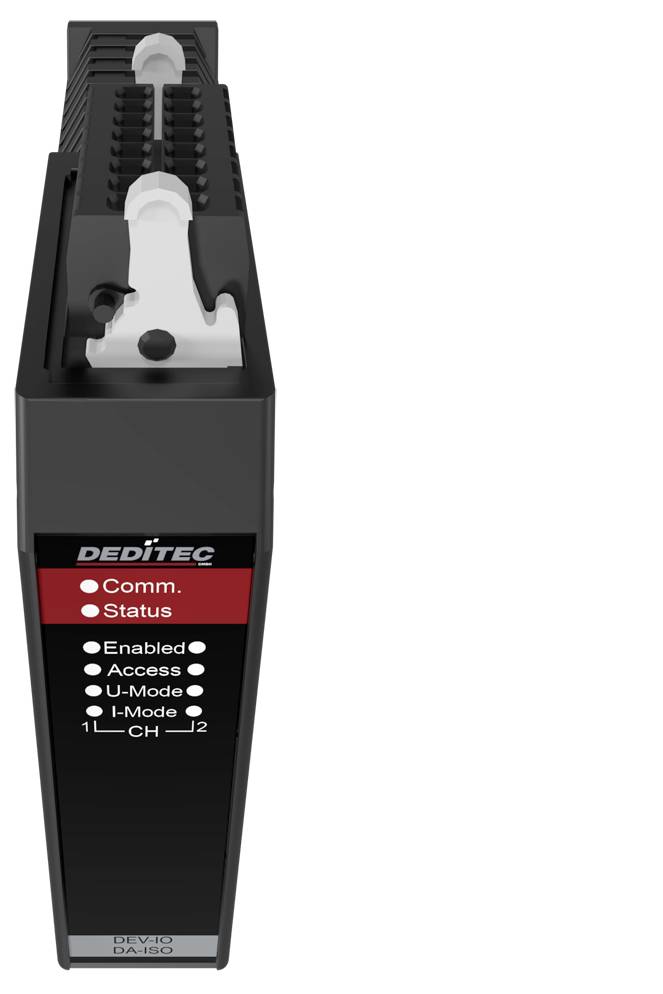

Svart DEDIC-enhet med röda och svarta lysdioder på frontpanelen och märkningar för Comm., Status, Enabled, Access, U-Mode, I-Mode och CH U2.

1/3

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans tors 5 nov.

Antal

Styck

Toal (7 352,00 kr / stycken)

7 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsmodul

CAN D/A-omvandlare för analog börvärdesmatning via CAN-buss
2 D/A-kanaler med vardera 16-bitars upplösning
SPÄNNINGSUTGÅNGAR: 0-5 V, 0-10 V / 0..10V, ±5 V, ±10 V.
Strömutgångar: 0–20 mA, 4–20 mA, 0–24 mA
Galvanisk separering av D/A-kanaler sinsemellan upp till max. 1000 V AC
Galvanisk separering för spänningsförsörjning upp till max. 500 V AC
CAN 2.0A / CAN 2.0B med bithastigheter från 10 kbit/s upp till 1 Mbit/s
Öppet CAN-protokoll och auto-TX/RX-läge
USB-C-gränssnitt för driftsättning och parametrering
Omvandlingstid för D/A-omvandlaren: 10–12 µs
Matningsspänning: +12 V till +24 V DC
Montering på din-skena 35 x 7,5 mm
Två analoga D/A-utgångar för exakta spännings- och strömsignaler via CAN-buss
16-bitars upplösning för fint avstämda börvärden
Utgångsområden för vanliga industri- och normsignaler som 0–10 V och 4–20 mA
Relativ noggrannhet: Min. -16 LSB / max. +16 LSB
Temperaturdrift av fullt skalutslag: ±1 ppm/°C.
Omvandlingstid: 10–12 µs för snabb D/A-utmatning i styrnings- och kontrolltillämpningar
CAN-gränssnitt via 9-poligt D-sub-uttag
Stöd för CAN 2.0A och CAN 2.0B
Galvaniskt delat CAN-gränssnitt upp till 500 V.
Öppet CAN-protokoll för integrering i befintliga CAN-Bus-arkitekturer
Auto-TX/RX-läge för automatisk bearbetning av CAN-paket
USB-C-gränssnitt med USB 2.0 / USB 1.1-gränssnitt upp till 480 Mbit/s.

Tekniska specifikationer

Fäste: Din-skena TS 35 x 7,5 mm
Anslutning: 16-polig WAGO-fjäderlist (felkontaktskyddad)
CAN-protokoll: Öppet CAN-protokoll, Auto-TX/RX-läge
Säkerhet: Fail-Safe-läge vid kommunikationsförlust

Typ av produkt: Nivåomvandlare

Gränssnitt: CAN Bus
USB

Typ: UC-CAN-U-DA2-16ISO

Driftspänning: 7 V/DC
24 V/DC

Max. drifttemperatur: 50 °C

Min. drifttemperatur: 10 °C

Driftspänning (specifikationer): 7 V TILL 24 V DC

Drifttemperatur: 10 till 50 °C

Antal I/O: 2

Antal ingångar: 0 x

Antal utgångar: 2 x

Mått.: (B x H) 22.5 mm x 120 mm

Max. strömförbrukning: 130 mA

Höjd: 120 mm

Bredd: 22.5 mm

Tillverkarnr.: UC-CAN-U-DA2-16ISO

Utförande: 2-kanals CAN-Bus D/A-omvandlare modul (16-bitars) med USB-C konfigurationsgränssnitt och galvanisk separering

Utgångar: 2 analoga utgångar (galvaniskt separerade, 16-bitars upplösning)

Gränssnitt: CAN-buss (5-polig Phoenix Contact)
USB (USB-C för konfiguration)

Strömförbrukning: 130 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Nivåomvandlare CAN Bus, USB Antal ingångar: 0 x Antal utgångar: 2 x Antal

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Nivåomvandlare CAN Bus, USB Antal ingångar: 0 x Antal utgångar: 2 x Antal

Beskrivning

UC-CAN 16-bitars D/A-omvandlare är en 2-kanals CAN-Bus-modul för exakt utmatning av analoga börvärden i industri-, automatiserings-, mät- och reglerteknik. Som CAN-D/A-omvandlare omsätter modulen CAN-kommunikation i analoga spännings- eller strömsignaler och tillhandahåller två galvaniskt separerade D/A-utgångar med 16-bitars upplösning. Stöd för 0–5 V, 0–10 V, ±5 V och ±10 V samt 0–20 mA, 4–20 mA och 0–24 mA. Omvandlingstiden på 10–12 µs möjliggör tidskritiska styr- och regleruppgifter, t.ex. för ställdon, ventiler, frekvensomriktare, provställningar och distribuerade CAN-system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
