Name: Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Ingångsmodul CAN Bus, USB Antal ingångar: 16 x Antal utgångar: 0 x Antal I/O:
Brand: Deditec
SKU: 3796604
Availability: BackOrder

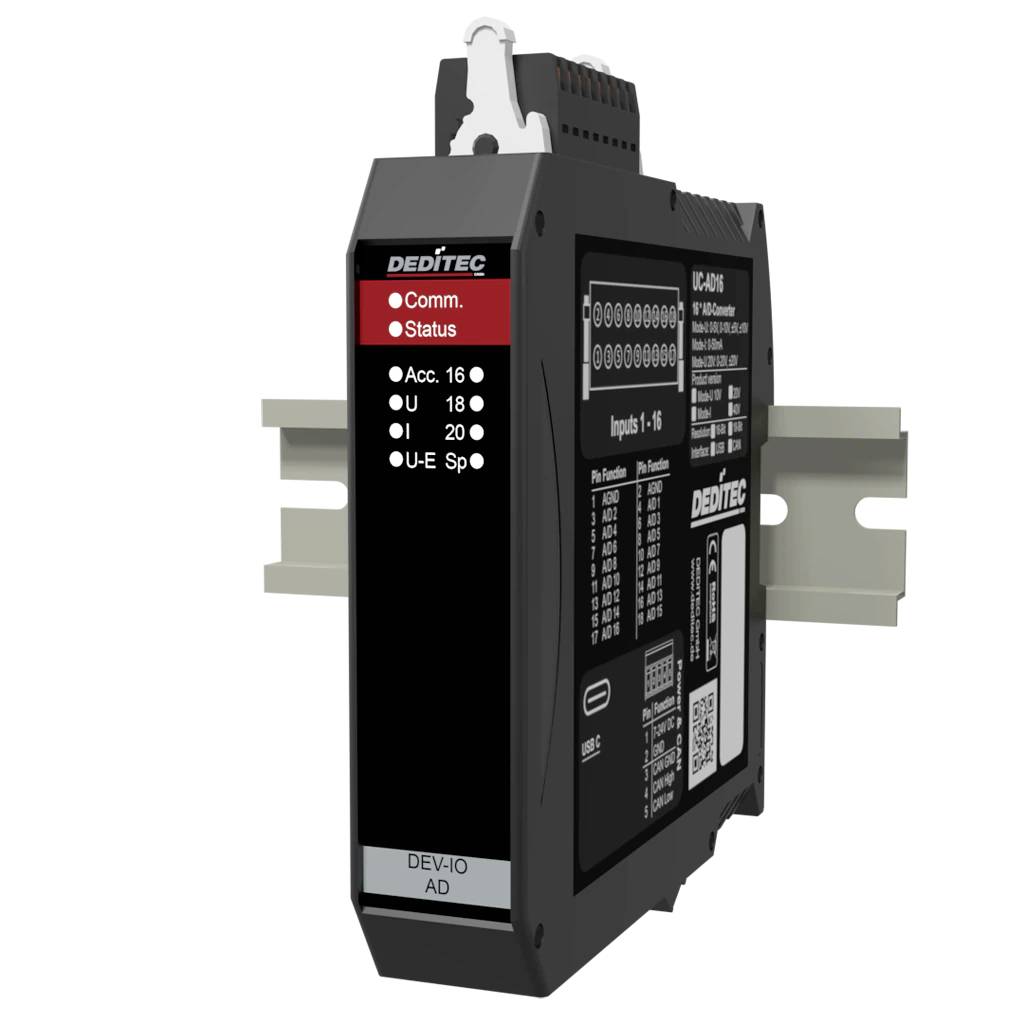

Svart DEDITEC DIN-skensmontering I/O-modul med statuslysdioder och märkta ingångsterminaler, visad i en produktvy.

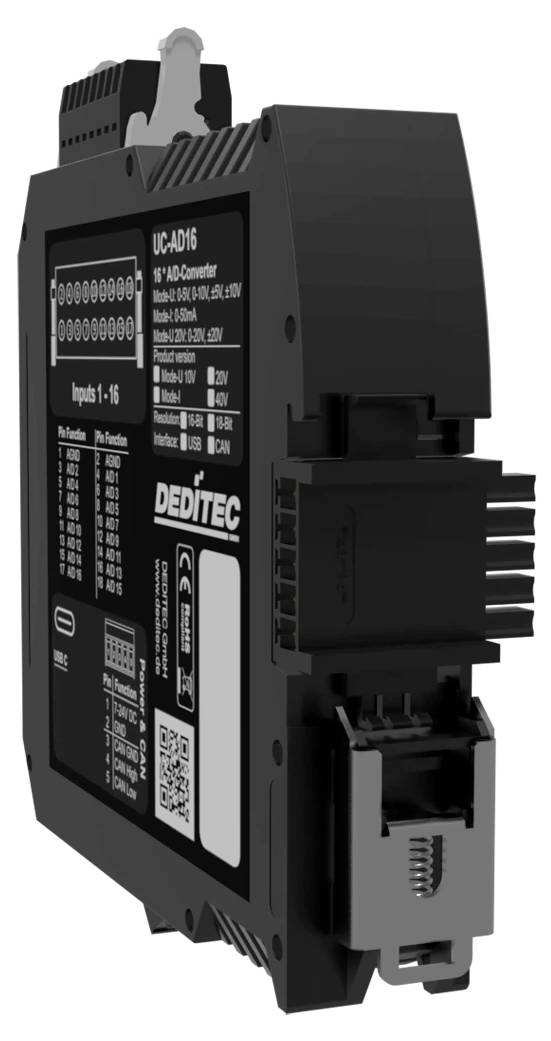

Svart industriell DEDITEC DIN-skenstyrenhet med märkta portar, terminalblock och statusindikeringar, visad i vinkellad produktvy.

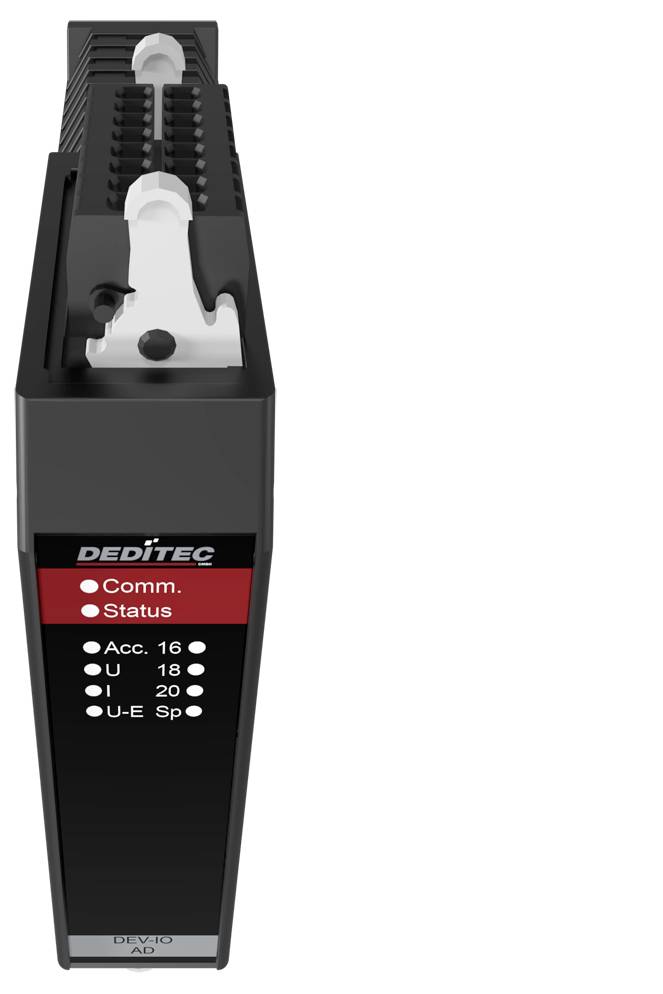

Svart REDITEC-modul för industriell elektronik eller relä med statusLED:ar och toppskyltningsanslutning, visad framifrån på vit bakgrund.

1/3

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

Antal

Styck

Toal (7 990,00 kr / stycken)

7 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsmodul

16-kanals A/D-omvandlare för analoga spänningssignaler
Upplösning beroende på variant: 16-bitars per kanal
CAN-bussmodul med CAN 2.0A / CAN 2.0B
Öppet CAN-protokoll för integrering i egna system
Galvaniskt delat CAN-gränssnitt upp till 500 V.
Extra USB-C-gränssnitt för idrifttagning, service och direkt modulåtkomst
A/D-filter för utjämning av störningar i mätsignalen
Event-Control för enkel om-då-logistiken i modulminnet
Matningsspänning: +12 V till +24 V DC
Montering på din-skena för användning i kopplingsskåpet
CAN-gränssnitt via 9-poligt D-sub-uttag
Stöd för CAN 2.0A och CAN 2.0B
CAN-bithastigheter från 10 kbit/s upp till 1 Mbit/s.
Öppet CAN-protokoll för styrnings-, testbänks- och mätsystem
Auto TX/RX Mode för automatisk bearbetning av CAN-paket
USB-C som extra åtkomst för parametrering, test och service
16 analoga A/D-kanaler i single-ended utförande
16-bit-version för spännings- och strömmätområden
Lämplig för registrering av analoga sensorsignaler i mät- och automatiseringsmiljöer
Ingångsmotstånd: Mer än 500 kOhm
Omvandlingshastighet A/D-omvandlare: 4 µs

Tekniska specifikationer

Omvandlingshastighet: 4 µs

Typ av produkt: Ingångsmodul

Gränssnitt: CAN Bus
USB

Typ: UC-CAN-U-AD16-16

Driftspänning: 7 V/DC
24 V/DC

Max. drifttemperatur: 50 °C

Min. drifttemperatur: 10 °C

Driftspänning (specifikationer): 7 - 24 V DC

Drifttemperatur: 10 till 50 °C

Antal I/O: 16

Antal ingångar: 16 x

Antal utgångar: 0 x

Mått.: (B x H) 22.5 mm x 120 mm

Max. strömförbrukning: 130 mA

Höjd: 120 mm

Bredd: 22.5 mm

Tillverkarnr.: UC-CAN-U-AD16-16

Utförande: Din-skenmoduk (dragskenamontering TS 35 x 7,5 mm) i kompakt industrihölje

Ingångar: 6 analoga ingångar (A/D-omvandlare) med 16 bitars upplösning (single-ended)

Gränssnitt: CAN-buss (stöder CAN 2.0A och CAN 2.0B upp till 1 Mbit/s, galvaniskt separerad via optokopplare)
USB (USB-C för konfiguration, diagnos och service via Deditec ICT-Tool)

Strömförbrukning: 130 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Ingångsmodul CAN Bus, USB Antal ingångar: 16 x Antal utgångar: 0 x Antal I/O:

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Ingångsmodul CAN Bus, USB Antal ingångar: 16 x Antal utgångar: 0 x Antal I/O:

Beskrivning

UC-CAN-U-AD16-16 är en industriell 16-kanals CAN-Bus modul för decentraliserad registrering av analoga spänningssignaler. Modulen i UC-CAN-U-AD16-16 tillhandahåller 16 single-ended A/D-kanaler och är tillgänglig med 16-bitars upplösning. Mätvärdena förs över via CAN 2.0A/2.0B med öppet CAN-protokoll och automatisk TX/RX-läge. Galvanisk separering upp till 500 V, mjukvarufilter A/D-filter och Event-Control stöder användning i industriella mätdataregistrering, testlägen, maskinövervakning och CAN-baserade automatiseringssystem.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
