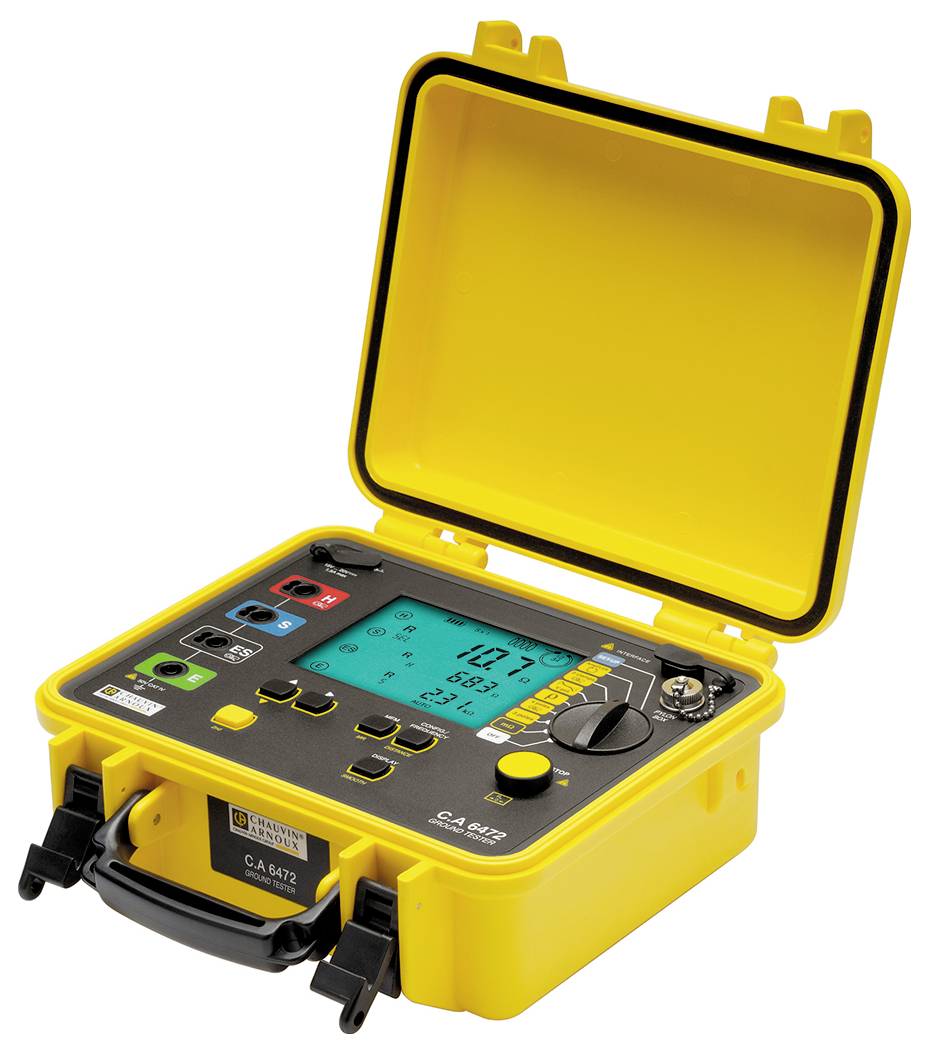

Chauvin Arnoux C.A 6472 Jordningsmätarenhet

Med jordnings- och jordresistansprövarna C.A 6472 är fullständig och snabb kontroll av alla typer möjlig, eftersom enheten förenar alla funktioner för jordningsmätningar. I kombination med kon Box C.A 6474 är till och med jordningsmätningar på högspänningsmaster möjliga, i drift, enkelt, omfattande och helt riskfritt.

För praktisk användning finns 2 driftlägen:
Automatiskt läge: Med bara några enkla handgrepp garanteras en optimal mätning: Val av mätfunktion på det stora vridreglaget, enkel utskrift på START/stopp-knappen, avläsning av resultatet. Apparaten väljer som standard en testsignalfrekvens på 128 Hz eller annan lämplig frekvens om störningar föreligger.
I expertläget kan användaren själv ange alla mätparametrar: Testsignalfrekvens och -spänning, frekvensgenomgång (sweep-läge), osv. och för djupare analyser kan ytterligare mätresultat visas, t.ex. störsignalnivå och störsignalfrekvens osv.

Jord- och jordmotståndsmätaren C.A 6472 möjliggör dessutom följande mätningar:

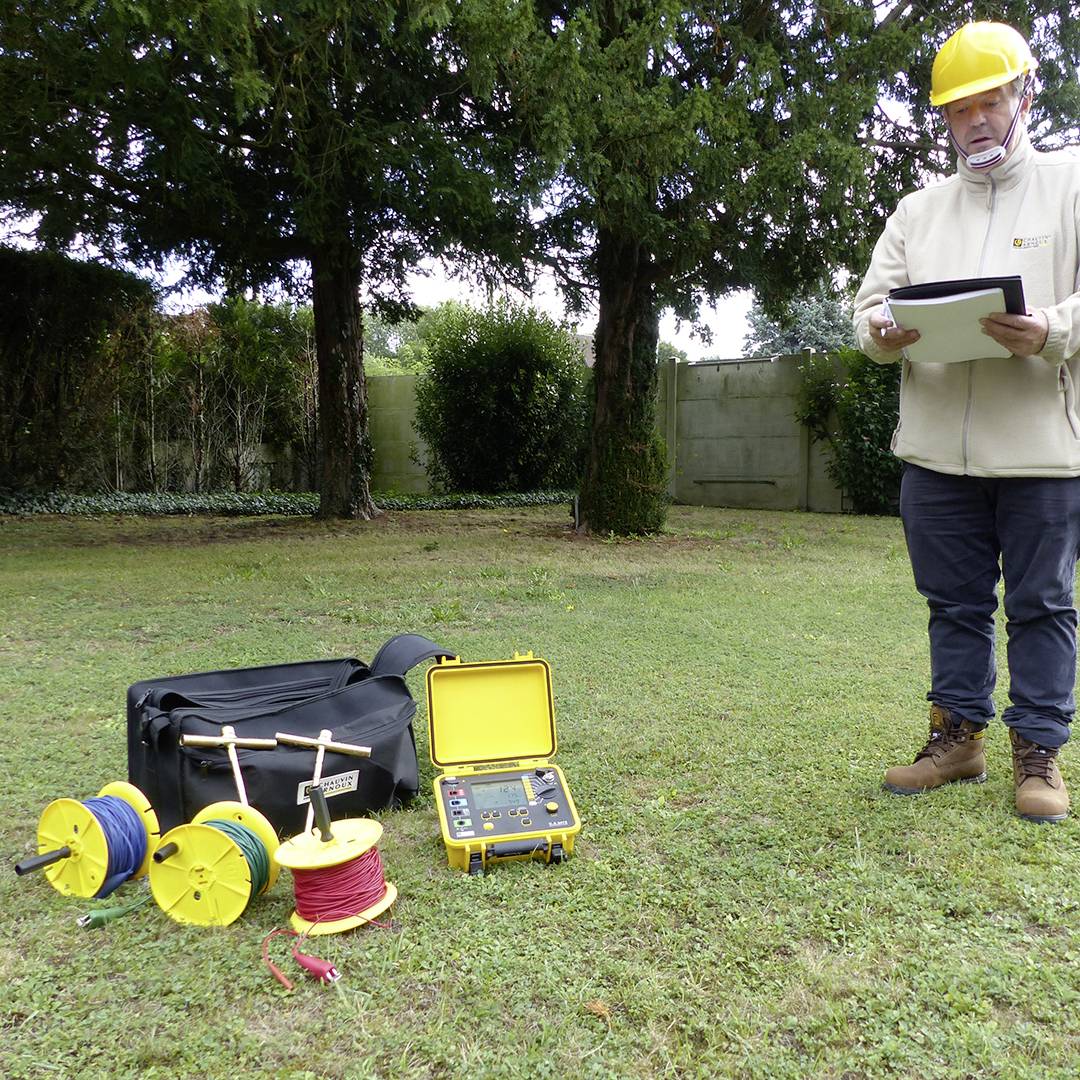

Trepoliga jordningsmätningar med en hjälpfjäder och sond, varvid C.A 6472 även motståndet hos sonden RS och hjälpseraren Rh samt de eventuella störningsspänningarna kan mätas, så att mätresultaten blir exakta.

Fyrpoliga och selektiva jordningsmätningar med tång: Vid flera parallella jordningskretsar kan varje cirkel mätas separat med hjälp av en tångströmomvandlare. Särskilt lämplig för mycket små jordningsmotstånd.

Mätningar av jordslingor med 2 tänger: Varje jordslinga utan avbrott kan mätas individuellt.

Mätning av kopplingen: Med hjälp av tre jordningsmätningar beräknar C.A 6472 automatiskt kopplingsmotståndet.

Mätning av specifik jordresistans: Beräknas automatiskt med wenner- eller Smurberger-metoden.

Potentialfria mätningar: Identifiera förändringar av jordpotential och växande avstånd från tillhörande jordningspunkt
