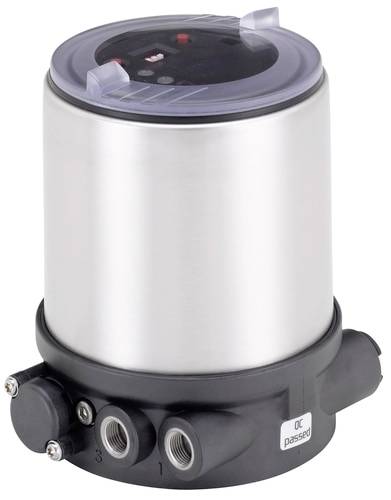

Bürkert Lägesställ 323268 8694 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (6 472,00 kr / stycken)
6 472,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Positioner Top 70mm för ant. 27XX
- Kompakt och robust design i rostfritt stål
- Start med automatisk TUNE-funktion
- Beröringsfri transducer
- Integrerad styrning av styrluften i drivningen
- As-gränssnitt, IO-link eller Bürkert systembuss (BÜS)
Tekniska specifikationer
- Aktivering/återmatare - för drivstorlek 40 mm: Nej
- Aktivering/backdetektor - för drivstorlek 50 mm: Nej
- Aktivering/backdetektor - för drivstorlek 63 mm: Nej
- Aktivering/backdetektor - för drivstorlek 70 mm: Nej
- Aktivering/backvarnare - för drivstorlek 80 mm: Ja
- Aktivering/backdetektor - för drivstorlek 90mm: Nej
- Aktivering/backvarnare - för drivstorlek 100 mm: Ja
- Aktivering/backdetektor - för drivstorlek 125 mm: Nej
- Aktivering/backvarnare - för drivstorlek 130 mm: Nej
- Aktivering/backdetektor - för drivstorlek 175 mm: Nej
- Aktivering/backvarnare - för drivstorlek 225 mm: Nej
- Aktivering/backdetektor - transducer typ: Intern linjär
- Aktivering/backsensor - transducer signal: Digital 14-bitars
- Aktivering/återmatare - ställsystem med Booster-funktion: Nej
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 60 °C.
- In-/utgångar - utgång 1 typ analog ström: 0/4-20 mA
- In-/utgångar - ingång 1 typ analog ström: 0/4-20 mA
- In-/utgångar - ingång 2 typ digital Transistor anslutning NPN: Nej
- In-/utgångar - ingång 2 typ digital transistor anslutning PNP: Ja
- Elektrisk anslutning - elektrisk anslutning typ: Skruvklämmor med kabelgenomföring
- Funktioner: Lägesställare
- Enhetsegenskaper - produktundergrupp: Lägesställare / processregulator
- Enhetsegenskaper - MONTERINGSSÄTT: CLASSIC - drivning
- Nominell bredd (kV värde) - QNn värde (gas) 7 l/min.
- Nominell bredd (kV värde) - ventil nominell bredd 0,6 mm
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/8
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65/67
- Programvara/kommunikation - gränssnittskommunikation protokoll: Service-byte
- Programvara/kommunikation - användargränssnitt: DIP-brytare
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Ja
- Spänning - systemintern matningsspänning: Nej
- Spänning - matningsspänning via BUSS: Nej
- Spänning - matningsspänning via delningsbarriär: Nej
- Spänning - galvaniskt delad ställförsörjning: Nej
- Funktion - manuellt arbete: Ja
- Funktion - pneumatisk funktion 1 dubbelverkande: Nej
- Verkningssätt - pneumatisk funktion 1, enkel: Ja
- Godkännandetyp: ULL
- Typ av godkännande: UL Listed cULus
- Typ av produkt
Lägesställ
- Tillverkarnr.
323268
- Anslutningstyp
Skruvklämmor med kabelgenomföring
- Driftspänning (min.)
24 V
- Nominell bredd
0.6 mm
- Driftspänning max.
24 V
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-10 °C
Dokument & nedladdningar
Datablad
Datablad 3047664 Bürkert Lägesställ 323268 8694 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047664 Bürkert Lägesställ 323268 8694 1 st
Beskrivning
Kompakt inställningsreglage för inbyggd montering på pneumatiska processregleringsventiler. Börvärdesinmatning sker via normsignal 4 till 20 mA eller via AS-gränssnitt. En kontaktlös arbetande sensorelement registrerar ventilspindelens position. Enkel idrifttagning med automatisk TUNE-funktion och inställning med DIP-brytare: Tätslutande tröskel kurvanval visning av arbetsriktning omkoppling hand- /automatisk drift binär ingång ytterligare möjligheter för parametrering finns med hjälp av enheter DTM. Ett programvarugränssnitt kan bl.a. användas för att linearisera driftsegenskaper med hjälp av fritt programmerbar karakteristik. Statusvisningen är genomförd via LED:er. Alternativt kan ett analogt kvitteringsmeddelande integreras.
