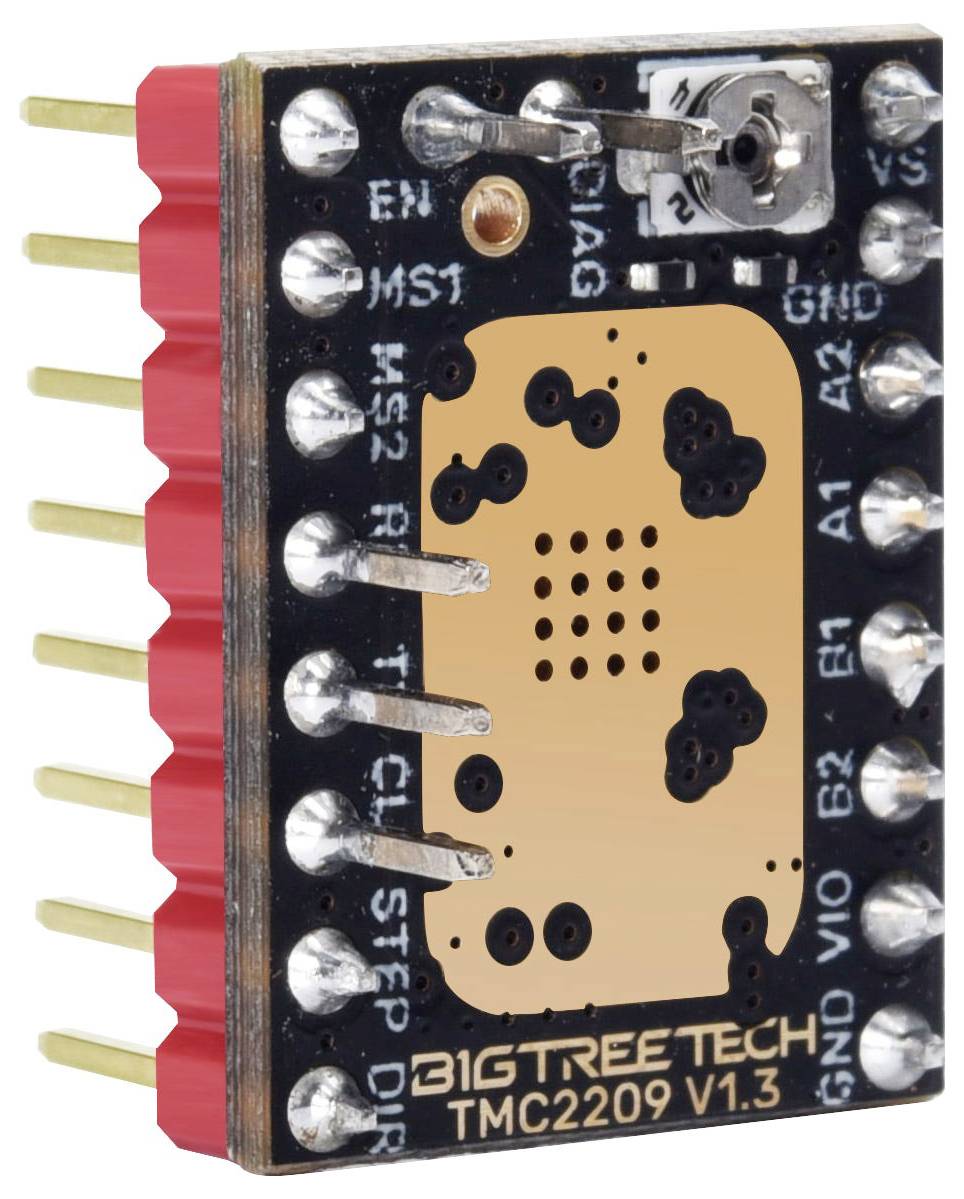

BIGTREETECH Motordrivenhet Stepper TMC2209 V1.3 1050000057

Big Tree Tech TMC 2209 är en extremt tyst motordrivkrets för tvåfas-stegmotorer.

Den kontinuerliga effektförbrukningen är på 2 A och toppström 2,8 A.
Jämfört med TMC2208 förbättras drivströmmen hos denna IC med 0,6 A till 0,8 A. Förutom detta erbjuder den även en förbättrad övervakning av stegmotor.

Driftspänning: 4,75V - 28 V likström

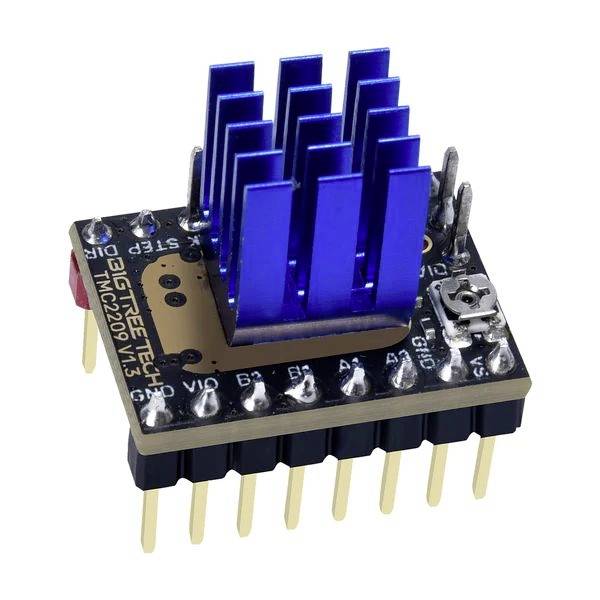

Leveransomfattning: TMC 2209 V1.3 inkl. kylelement.

Denna IC har använt vissa patenterade tekniker:
SpreadCycle™ ( högdynamisk motorstyrning)
StealthChop2™ ( ultratyst teknik – används ofta i 3D-utskrift)
MicroPlyer™ (mikrostegsstyrning) – med flexibel mikroplyer-interpolation kan 256 mikrosteg tillhandahållas.
StallGuard4™ när motorn blockeras eller inte rör sig jämnt ger en signal som kan utvärderas.
CoolStep™ den aktuella dynamiska styrningen kan spara 75 % energi.

Designen på denna drivrutin är kompatibel med befintliga 3D-skrivare och minskar ytterligare investeringar.
Modulen har ett standard Step/dig-gränssnitt, som är enkel att använda.
Produktparametrar

Mått: Cm × 15.24mm * 20.32mm
DRIFTSPÄNNING PÅ SAMMA SÄTT SOM PÅ GRUND AV DEN 4.75V- -28V DC
Toppström fram till 2,8 a.
Strömförbrukning kontinuerlig drift, upp till 2A
Mikrosteg, fram till den 4 256:a, kan delvis stödja den 8/16-förmonterade förmonterade (t.ex.
Max mikrosteg fram till 256
Driftlägen fram/till/till/från eller UART
