Bals Elektrotechnik 21687 21687 CEE kontakt 16.0 A 4-polig 400 V 1 st

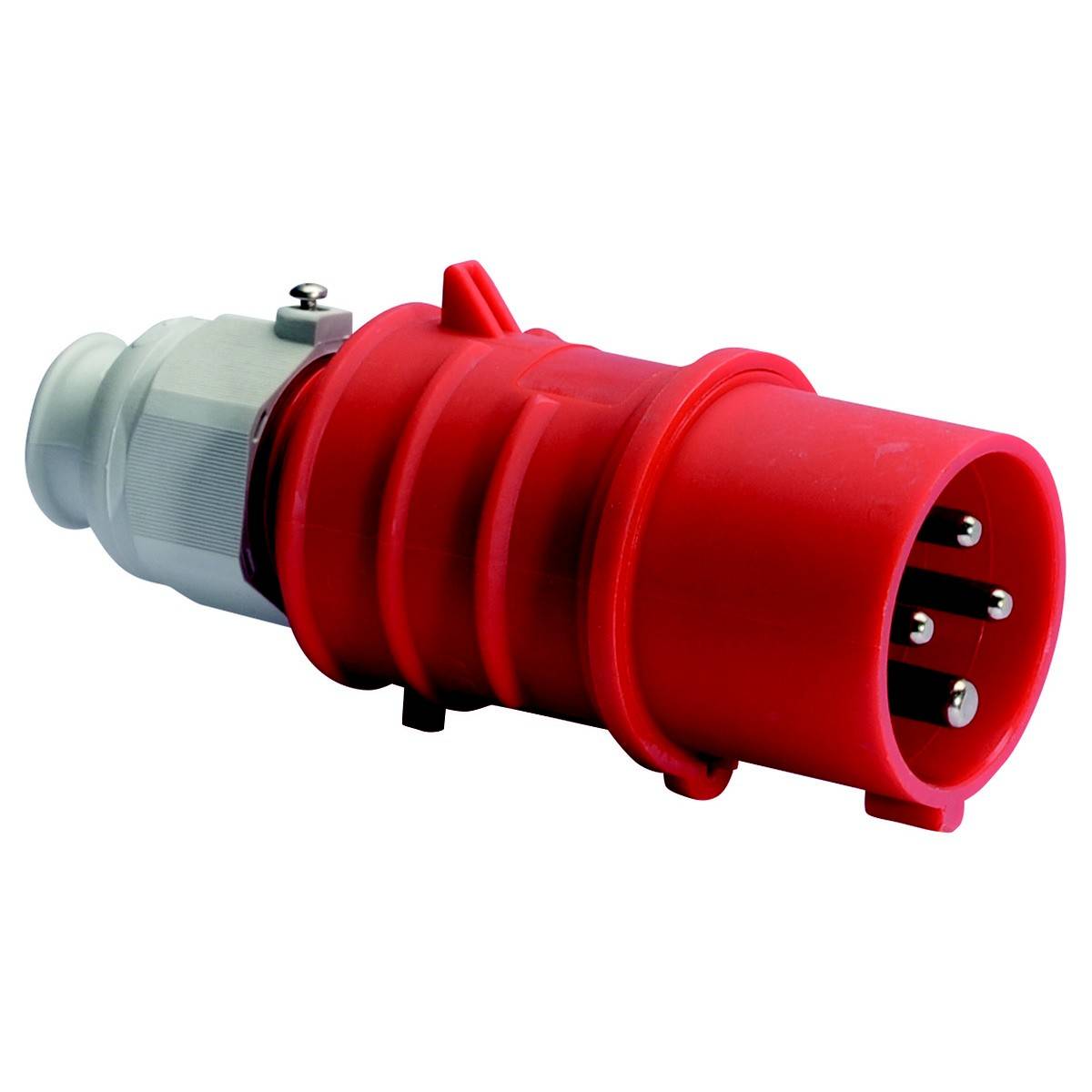

Röd, rund 5-polig CEE-kontakt för industriella strömtillämpningar, lämplig för hög spänning och hög strömstyrka.

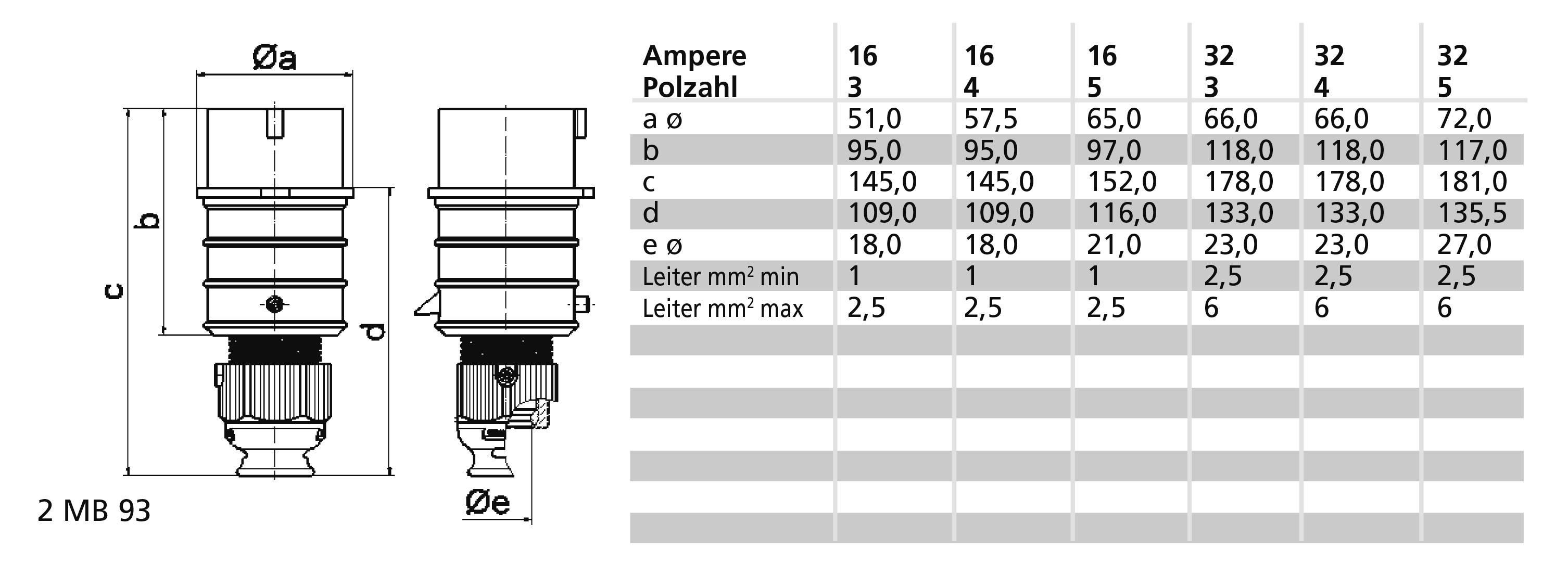

Teknisk ritning av anslutningskontakter. Tabell visar mått (a, b, c, d, e) i mm för olika ampere (16, 32) och antal poler.

Röd CEE-kontakt för industriella tillämpningar med fem runda metallstift. Lämplig för höga spänningar och strömmar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (952,00 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Poltal 4
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Fasvändare: nej
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 4

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: 3000

: Gland nut

: 4

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3145925 Bals Elektrotechnik 21687 21687 CEE kontakt 16.0 A 4-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3145925 Bals Elektrotechnik 21687 21687 CEE kontakt 16.0 A 4-polig 400 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16 A 4P (3P+PE) 400V (380 - 415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Kåpa röd RAL 3000, krage röd RAL 3000, kabelförskruvning grå RAL 7035
Enhetshöjd 154 mm, bredd: 58 mm, apparatdjup: 66 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 8 mm upp till max. Diameter 18 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
