Bals Elektrotechnik 21667 21667 CEE kontakt 16.0 A 7-polig 400 V 1 st

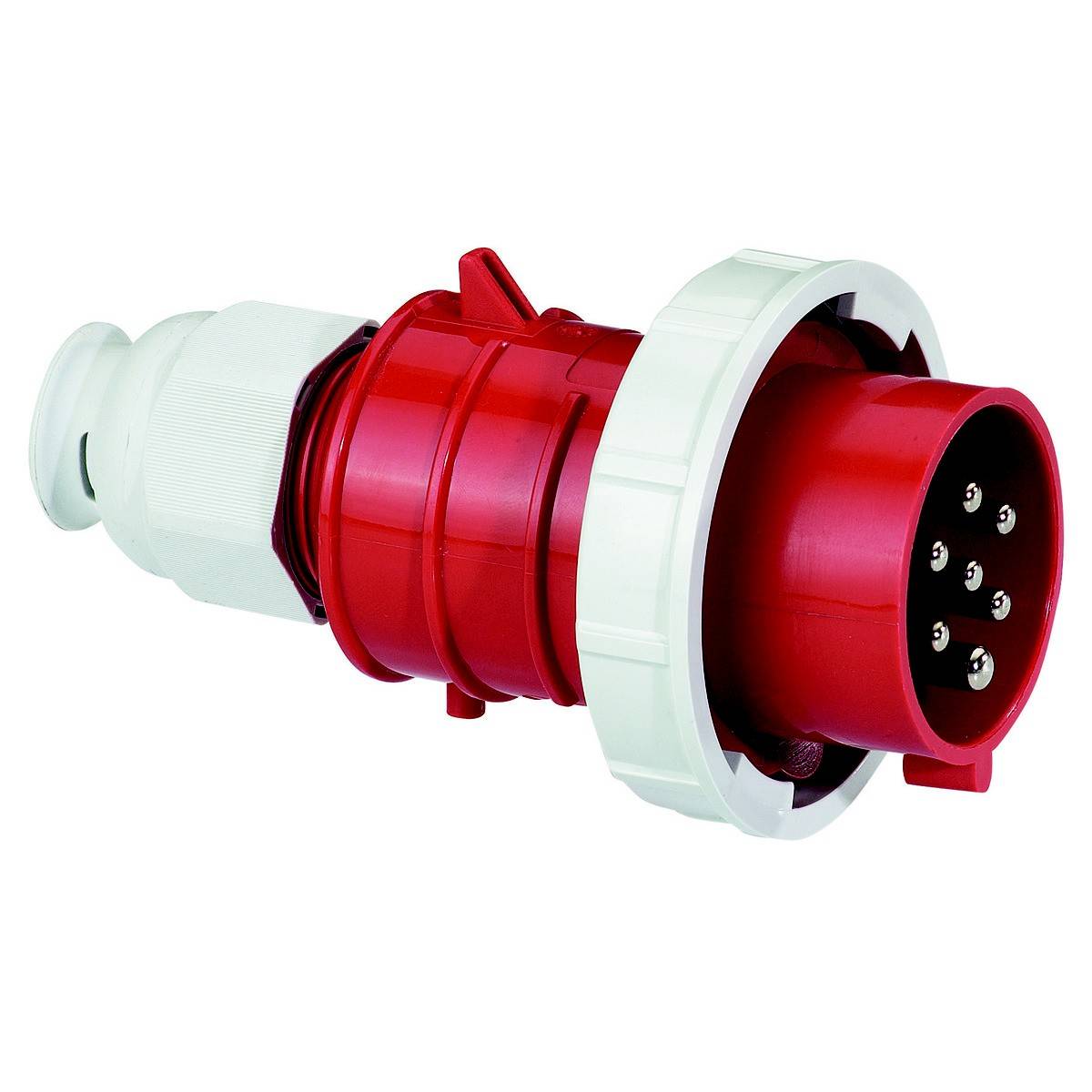

En röd elektrisk stickkontaktsadapter med flera runda stift. Den är utformad för industriella tillämpningar och har en vit ring.

En röd, trepolig CEE-kontakt för industriella tillämpningar, med vitt hölje och robust design.

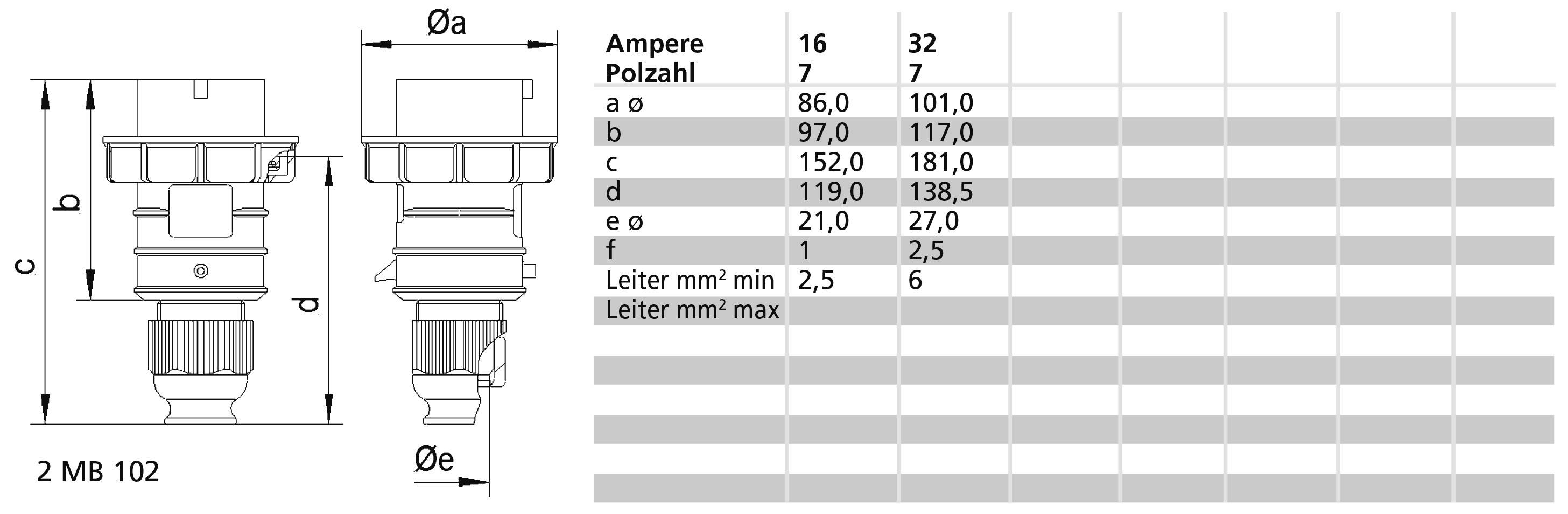

Teknisk ritning av en kontaktdon med dimensioner från a till e i millimeter för 16 och 32 ampere. Tabell visar mått och ledartjocklek.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (2 552,00 kr / stycken)

2 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Poltal 7
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Fasvändare: nej
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvklämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvterminal

Utförande: rak

: IP67

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 7

Anslutning: Skruvklämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: 3000

: Gland nut

: 7

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Straight

: CuZn

: IP67

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146361 Bals Elektrotechnik 21667 21667 CEE kontakt 16.0 A 7-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146361 Bals Elektrotechnik 21667 21667 CEE kontakt 16.0 A 7-polig 400 V 1 st

Beskrivning

Kontakt TE
16 A 7P (6P+PE) 400V (400V~) 6 H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Ledningsingång: Med kabelförskruvning
Apparatfärg: Höljeshuv röd RAL 3000, krage röd RAL 3000, bajonettring grå RAL 7035, kabelförskruvning grå RAL 7035
Enhetshöjd 154 mm, bredd: 87 mm, apparatdjup: 87 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
