Bals Elektrotechnik 21407 21407 CEE kontakt 16.0 A 5-polig 230 V 1 st

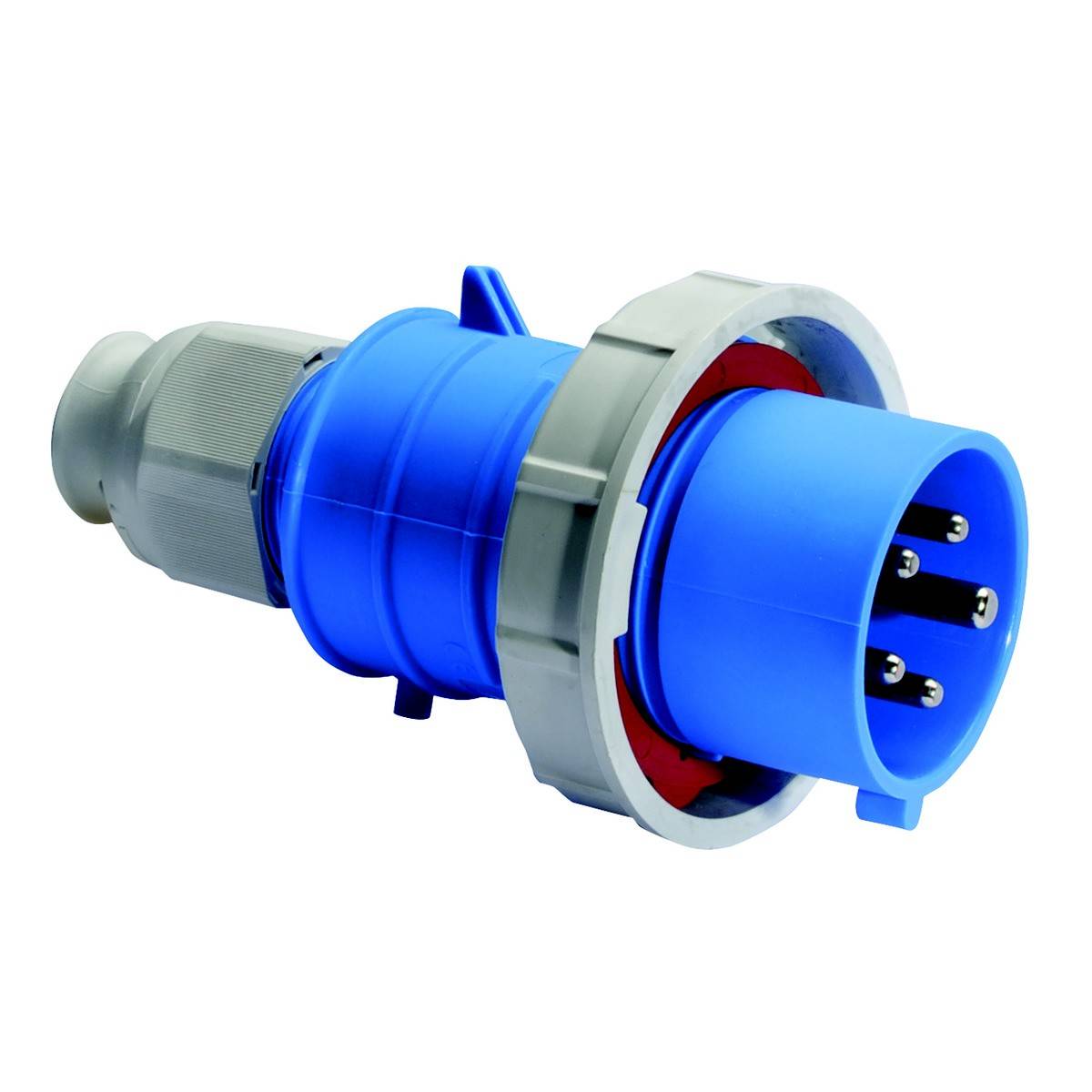

En blå elektrisk kontakt med fem metalliska stift och en grå anslutning. Den används i industriella tillämpningar.

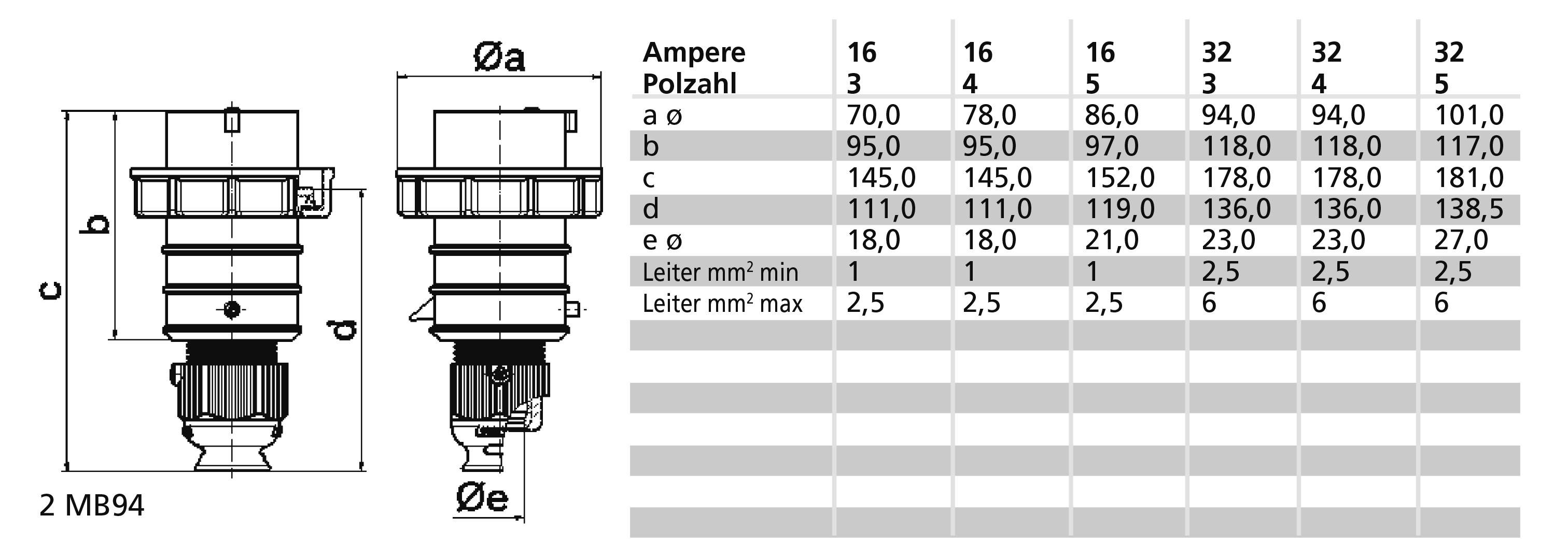

Teknisk ritning och tabell för en elektrisk kontakt. Detaljer om dimensioner (a, b, c, d, e) och värden för strömstyrkor och ledararealer.

En blå industripropp med fem kontakter och en grå gängad anslutning, lämplig för högspänningstillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 230 V (50+60 Hz) blå
Klocktid 9 h.
Indikeringsfärg blå
RAL-nummer: 5015
Fasvändare: nej
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 230 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP67

Tillverkarfärg: Blå

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 230 V

: 5015

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: FALSE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146258 Bals Elektrotechnik 21407 21407 CEE kontakt 16.0 A 5-polig 230 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146258 Bals Elektrotechnik 21407 21407 CEE kontakt 16.0 A 5-polig 230 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16A 5P (3P+N+PE) 230V (120/208 - 144/250V~) 9H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Blå RAL 5015
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Krage blå RAL 5015, bajonettring grå RAL 7035, kabelförskruvning grå RAL 7035, höljeshuv blå RAL 5015
Enhetshöjd 154 mm, bredd: 87 mm, apparatdjup: 87 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 10 mm upp till max. Diameter 21 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
