Bals Elektrotechnik 210169 210169 CEE kontakt 16.0 A 3-polig 500 V 1 st

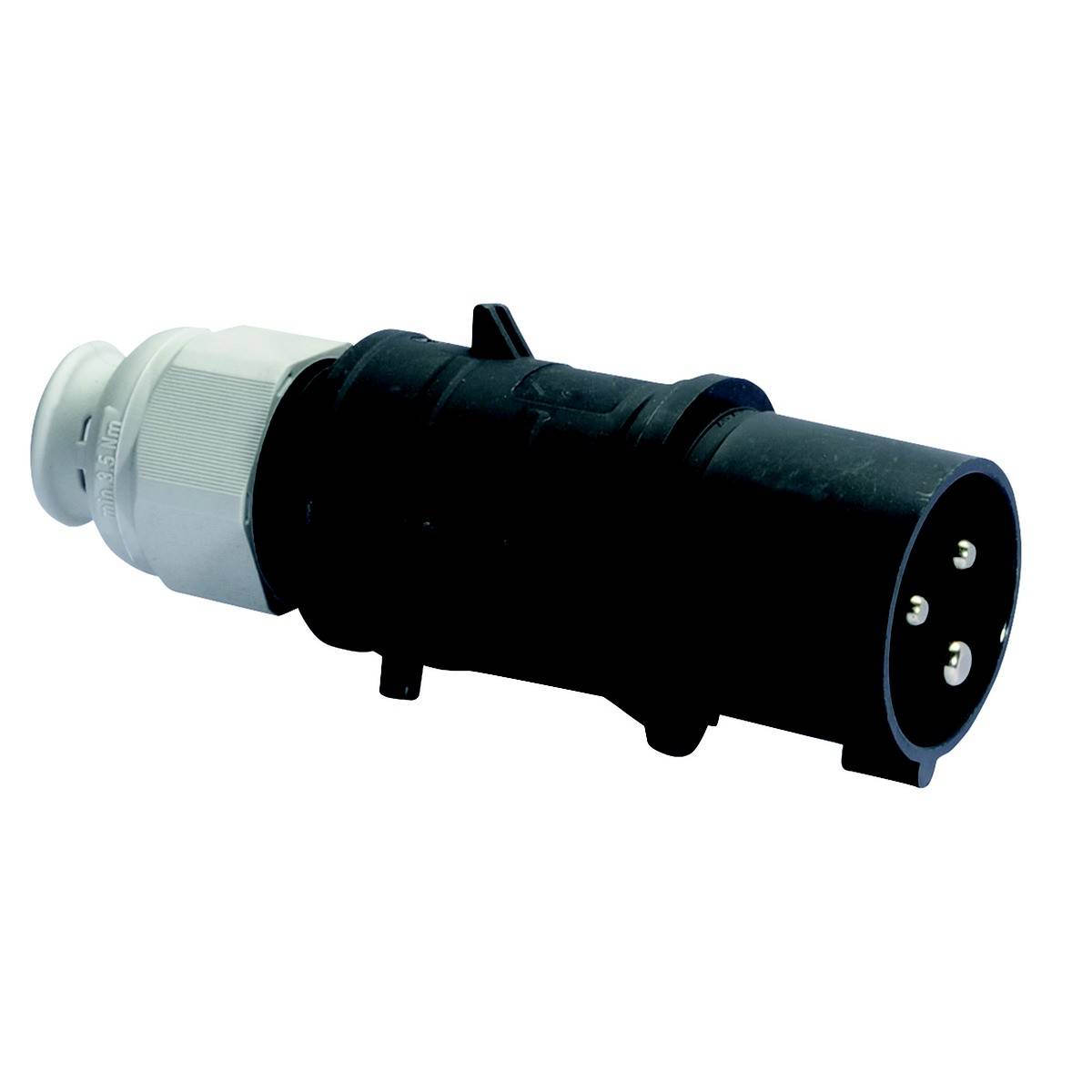

Industripropp med tre metallstift, svart hölje och silverfärgad skruvning, för strömförbindelser i industriella tillämpningar.

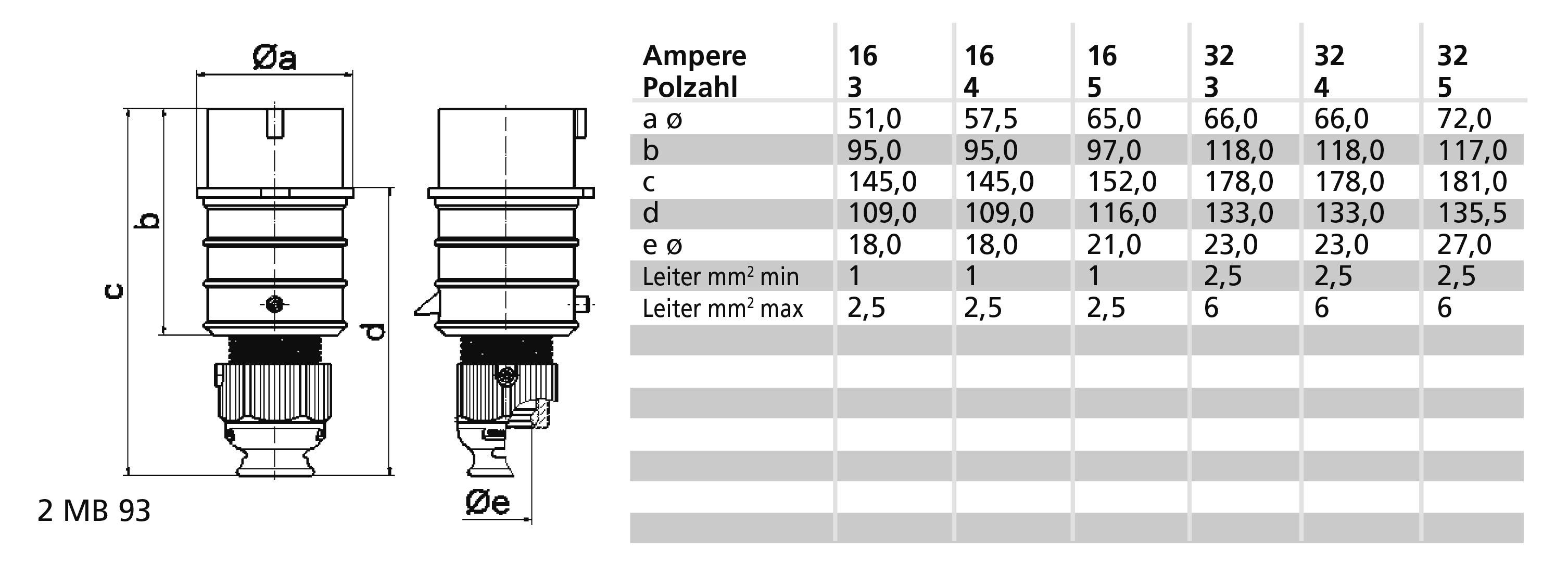

Teknisk ritning och tabell över en kontakt: Mått a, b, c, d, e; Ledningsarea mm² min/max; Ampere och antal poler från 16 till 32.

En stor, svart elektrisk kontakt med tre metallstift, delvis silverfärgade, på vit bakgrund.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Antal poler: 3
Spänning enligt en 60309-2: 500 V (50+60 Hz) svart
Klocktid 7 h.
Indikeringsfärg svart
RAL-nummer: 9005
Fasvändare: nej
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE kontakt

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP44

Tillverkarfärg: Svart

Innehåll: 1 st

Antal poler: 3

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 500 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146029 Bals Elektrotechnik 210169 210169 CEE kontakt 16.0 A 3-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146029 Bals Elektrotechnik 210169 210169 CEE kontakt 16.0 A 3-polig 500 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TE
16A 3P (2P+PE) 500V (480 - 500V~) 7H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Svart RAL 9005
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Krage svart RAL 9005, kabelförskruvning grå RAL 7035, svart låda RAL 9005
Enhetshöjd 147 mm, bredd: 51 mm, apparatdjup: 59 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 8 mm upp till max. Diameter 18 mm, med Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och fixeringsskruv
