Bals Elektrotechnik 210077 210077 CEE kontakt 16.0 A 4-polig 400 V 1 st

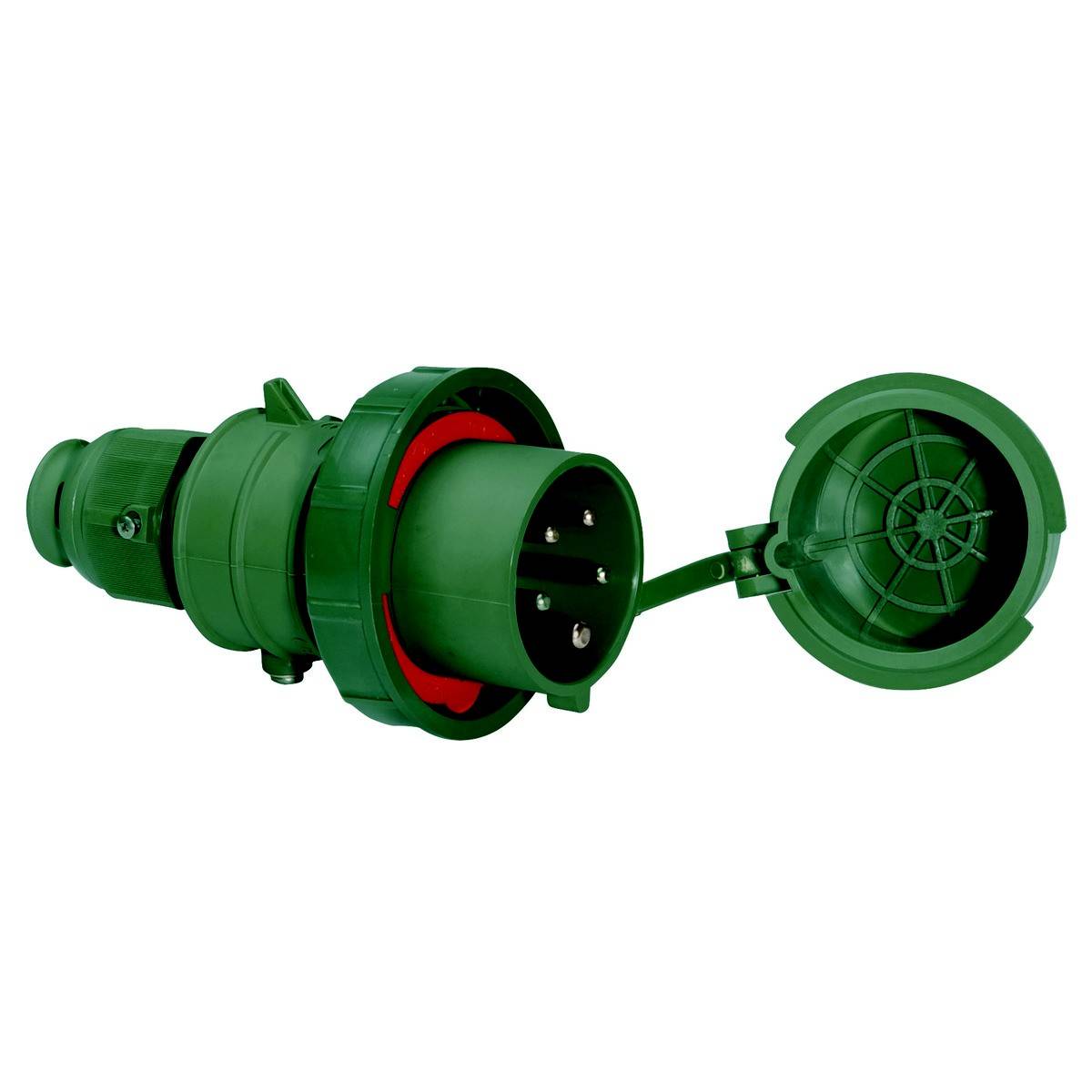

En grön elektrisk kontakt med skyddshölje, lämplig för industriella tillämpningar, visar stiften och anslutningselementen.

Teknisk ritning och tabell över en kontakt med dimensionerna a, b, c, d, e och f. Tabellen visar data för olika amperetal och ledarstorleker.

Grön elektrisk kontakt med tre stift och skyddshölje i öppet läge.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Poltal 4
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg grön
RAL-nummer: 6031
Fasvändare: nej
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Pluggriktning rak
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärutförande: Ja

Typ av produkt: CEE kontakt

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP67

Tillverkarfärg: Grön

Innehåll: 1 st

Antal poler: 4

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147138 Bals Elektrotechnik 210077 210077 CEE kontakt 16.0 A 4-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147138 Bals Elektrotechnik 210077 210077 CEE kontakt 16.0 A 4-polig 400 V 1 st

Beskrivning

KONTAKT QUICK-CONNECT TN
16A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Frekvens: 50/60Hz
Teknisk indikeringsfärg: Bronsgrön RAL 6031-F9
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 2,5 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik med burdragfjäderklämmor
Ledningsingång: Med kabelförskruvning
Apparatfärg: Kabelförbronsgrön RAL 6031-F9, bajonettring bronsgrön RAL 6031-F9, höljegrön RAL 6031-F9, krage bronsgrön RAL 6031-F9, skyddskåpa brongrön RAL 6031-F09, skyddskåpa brongrön RAL 70-F09
Enhetshöjd 151 mm, bredd: 78,5 mm, apparatdjup: 83 mm
Andra tekniska egenskaper: För kablar med en minut. Diameter på 8 mm upp till max. Diameter 18 mm, MED Multi-Grip TE kabelförskruvning, integrerad dragavlastning, extra vattenavrinningsöppningar och låsskruv, med låsskruvar
VG-typ-nr: VG 96919 CP 018
