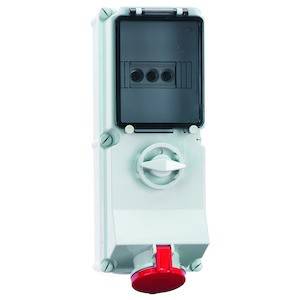

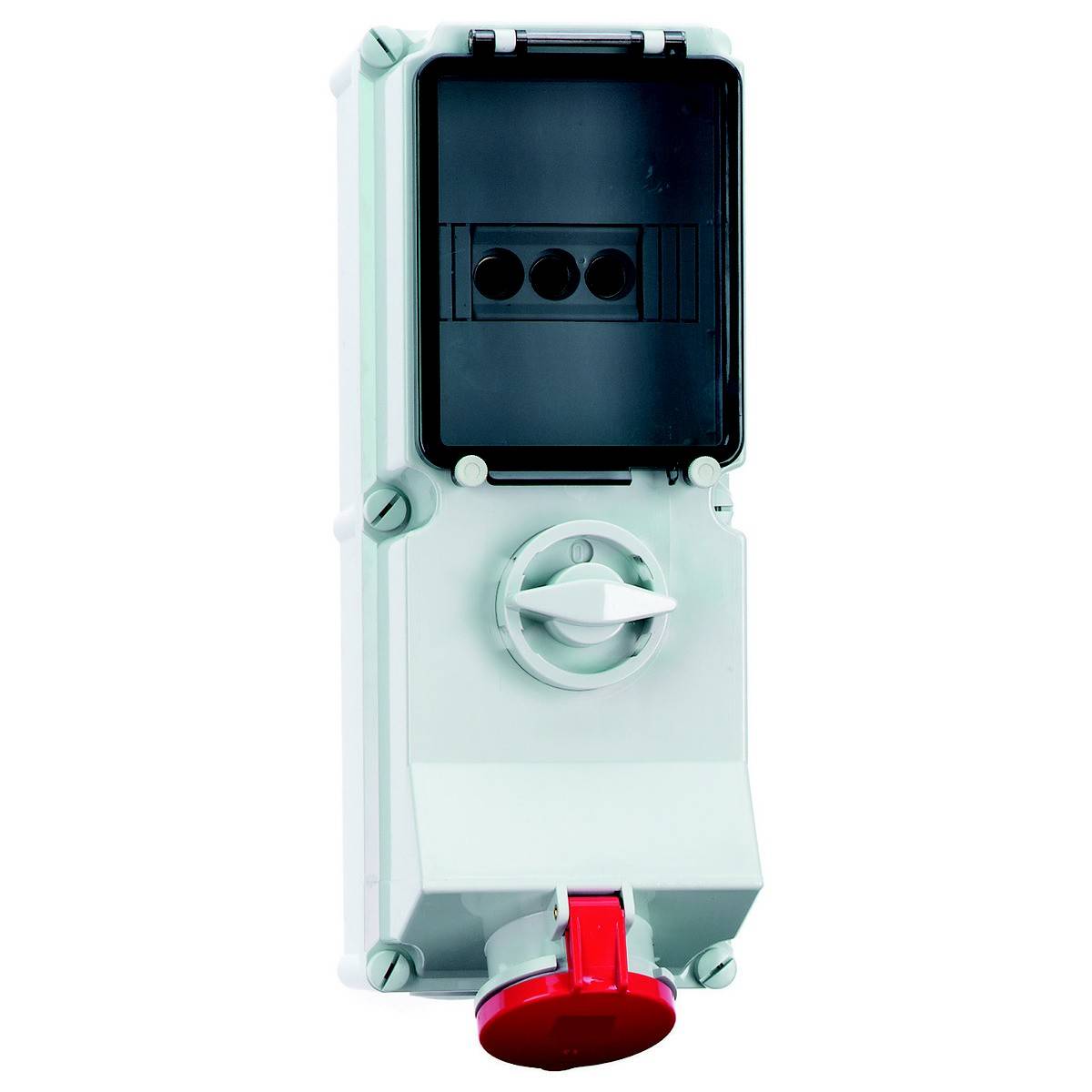

Bals Elektrotechnik 1775 1775 CEE väggkoppling 16.0 A 4-polig 400 V 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (10 590,00 kr / stycken)
10 590,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- IEC-strömstyrka 16 A.
- Poltal 4
- Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
- Klocktid 6 h.
- Indikeringsfärg röd
- Kapslingsklass IP44
- Strömbrytare: Med till/från-brytare utan lås
- Utförande av brytare: Specialbrytare
- Med jordfelsbrytare: nej
- Tomma platser på bärskena: nej
- Höljets material: Plast
- Utförande: Underdel och överdel
- Säkring: D0-säkring
- Kontaktmaterial: CuZn
- Ytbehandling kontakter: Förnicklad
- Militärt utförande: Nej
- Typ av produkt
CEE väggkoppling
- Egenskaper
med PÅ/AV-brytare
- Nominell spänning
400 V
- Nominell ström
16.0 A
- Nominell ström - avrundad
16 A
- Ledare
4
- Utförande
Underdel och överdel
IP44
- Tillverkarfärg
Röd
- Mått.
(L x B x H) 153 x 134 x 384 mm
- Längd
153 mm
- Bredd
134 mm
- Höjd
384 mm
- Innehåll
1 st
- Antal poler
4
- Material
Plast
- Driftspänning
400 V
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3147378 Bals Elektrotechnik 1775 1775 CEE väggkoppling 16.0 A 4-polig 400 V 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3147378 Bals Elektrotechnik 1775 1775 CEE väggkoppling 16.0 A 4-polig 400 V 1 st
Beskrivning
Vägguttag TE urkopplingsbart, skyddat
16 A 4P (3P+PE) 400V (380 - 415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 365x134 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Säkring: D0-säkring
Kabelintag: 1xM32/M25 upptill, 1xM32/M25 nedtill
Apparatfärg: Manövreringshätta rökig Topplock röd RAL 3000, höljets skruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035, brytare grå RAL 7035
Enhetshöjd 384 mm, bredd: 134 mm, apparatdjup: 153 mm
Andra tekniska egenskaper: Ledningsingången är öppen två gånger upptill och två gånger nedtill, låsbar i 0-läge för upp till 3 bygellås med en bygeldiameter på upp till 7 mm, en säkringssockel D 01 3-polig finns under luckan
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
16 A 4P (3P+PE) 400V (380 - 415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 365x134 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Säkring: D0-säkring
Kabelintag: 1xM32/M25 upptill, 1xM32/M25 nedtill
Apparatfärg: Manövreringshätta rökig Topplock röd RAL 3000, höljets skruvar grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035, brytare grå RAL 7035
Enhetshöjd 384 mm, bredd: 134 mm, apparatdjup: 153 mm
Andra tekniska egenskaper: Ledningsingången är öppen två gånger upptill och två gånger nedtill, låsbar i 0-läge för upp till 3 bygellås med en bygeldiameter på upp till 7 mm, en säkringssockel D 01 3-polig finns under luckan
