Bals Elektrotechnik 160181 160181 CEE väggkoppling 32.0 A 5-polig 400 V 1 st

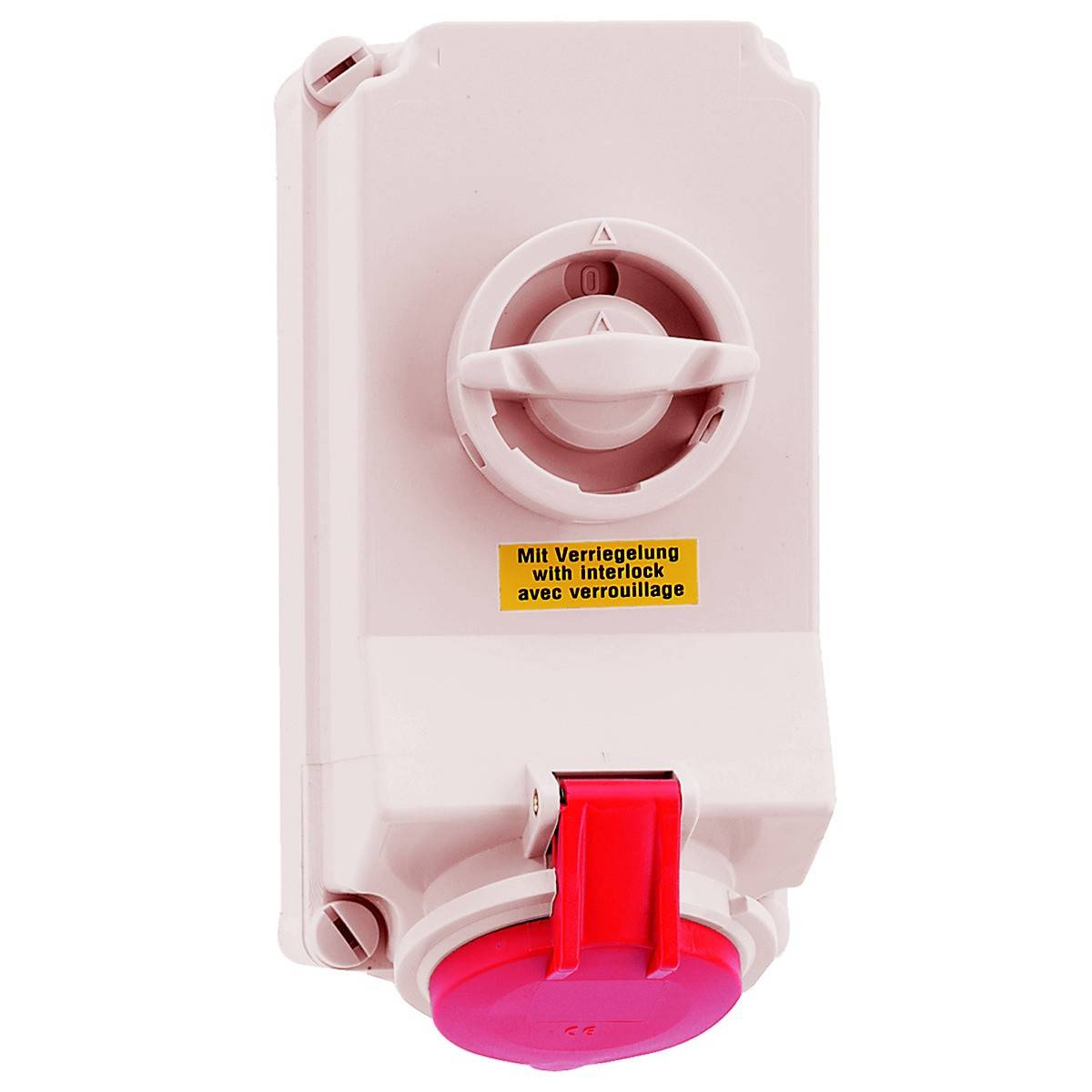

Vit elektrisk apparat med en rund, rödtäckt strömbrytare nedtill. Gul etikett med texten 'Med låsning'.

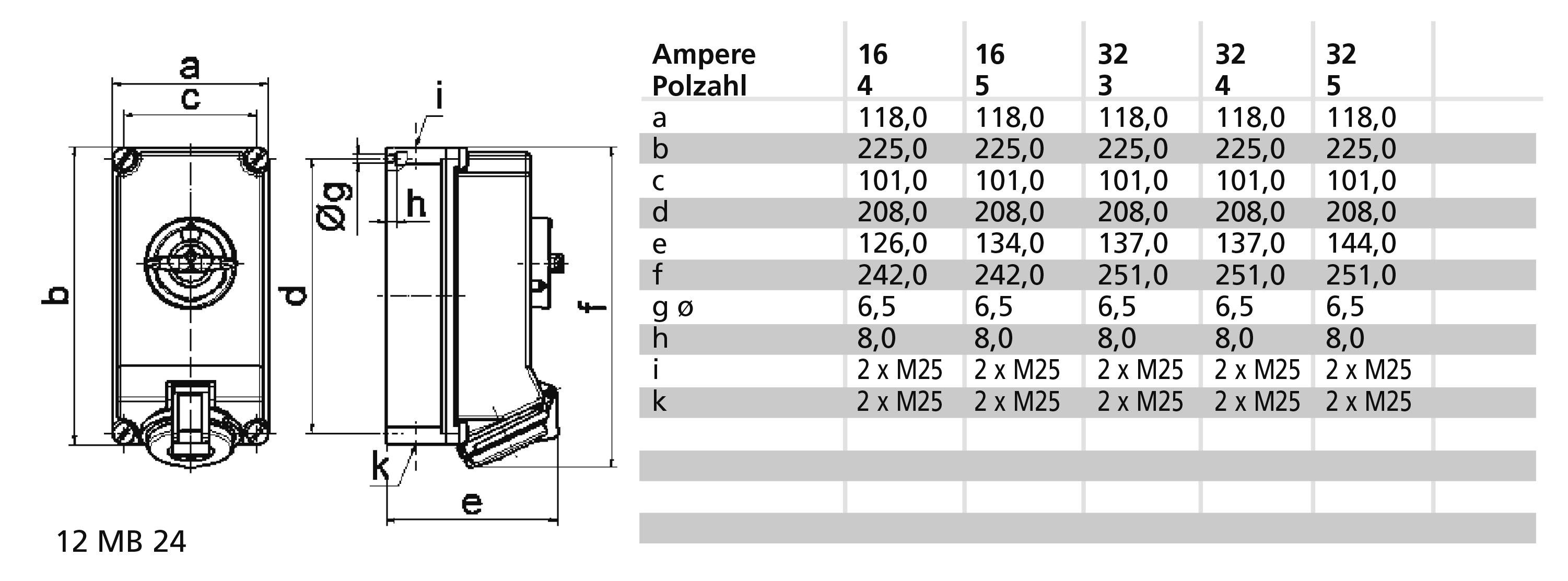

Teknisk ritning och tabell för en elektrisk komponent: Mått (a-k), ampere och antal poler är angivna. Mått till höger, komponent till vänster.

Industriellt uttag med röd strömbrytare och låsfunktion. Påskrift: 'Med låsning och interlock två låsningar'.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (7 272,00 kr / stycken)

7 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 32 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
Kapslingsklass IP44
Brytare: Mekanisk låsning
Utförande av brytare: Specialbrytare
Med jordfelsbrytare: nej
Tomma platser på bärskena: nej
Höljets material: Plast
Utförande: Underdel och överdel
Säkring: Utan
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Egenskaper: mekanisk låsning

Nominell spänning: 400 V

Nominell ström: 32.0 A

Nominell ström - avrundad: 32 A

Utförande: Underdel och överdel

: IP44

Tillverkarfärg: Röd

Mått.: (L x B x H) 144 x 118 x 251 mm

Längd: 144 mm

Bredd: 118 mm

Höjd: 251 mm

Innehåll: 1 st

Antal poler: 5

Material: Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147401 Bals Elektrotechnik 160181 160181 CEE väggkoppling 32.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147401 Bals Elektrotechnik 160181 160181 CEE väggkoppling 32.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag urkopplingsbart, reglat
32 A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 225x118 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är förnicklade i mässing
Maximal ledararea: 10,0 mm2
Höljets material: Polykarbonat-polyetylentereftalat ightbeige
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Säkring: Utan
Kabelintag: 2xM25 upptill, 2xM25 nedtill
Apparatfärg: Höljets överdel ljus beige, fällbart lock röd RAL 3000, höljets underdel Night beige, brytardimma beige, chassiskruvar ljusgrå beige
Enhetshöjd 251 mm, bredd: 118 mm, apparatdjup: 144 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, tillsluten en gång, låses två gånger under, kan låsas i 0-läge för upp till 3 bygellås med en bygeldiameter upp till 7 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
