Name: Bals Elektrotechnik 12754 12754 CEE apparatdosa 16.0 A 4-polig 500 V 1 st
Brand: Bals Elektrotechnik
SKU: 3145962
Availability: BackOrder

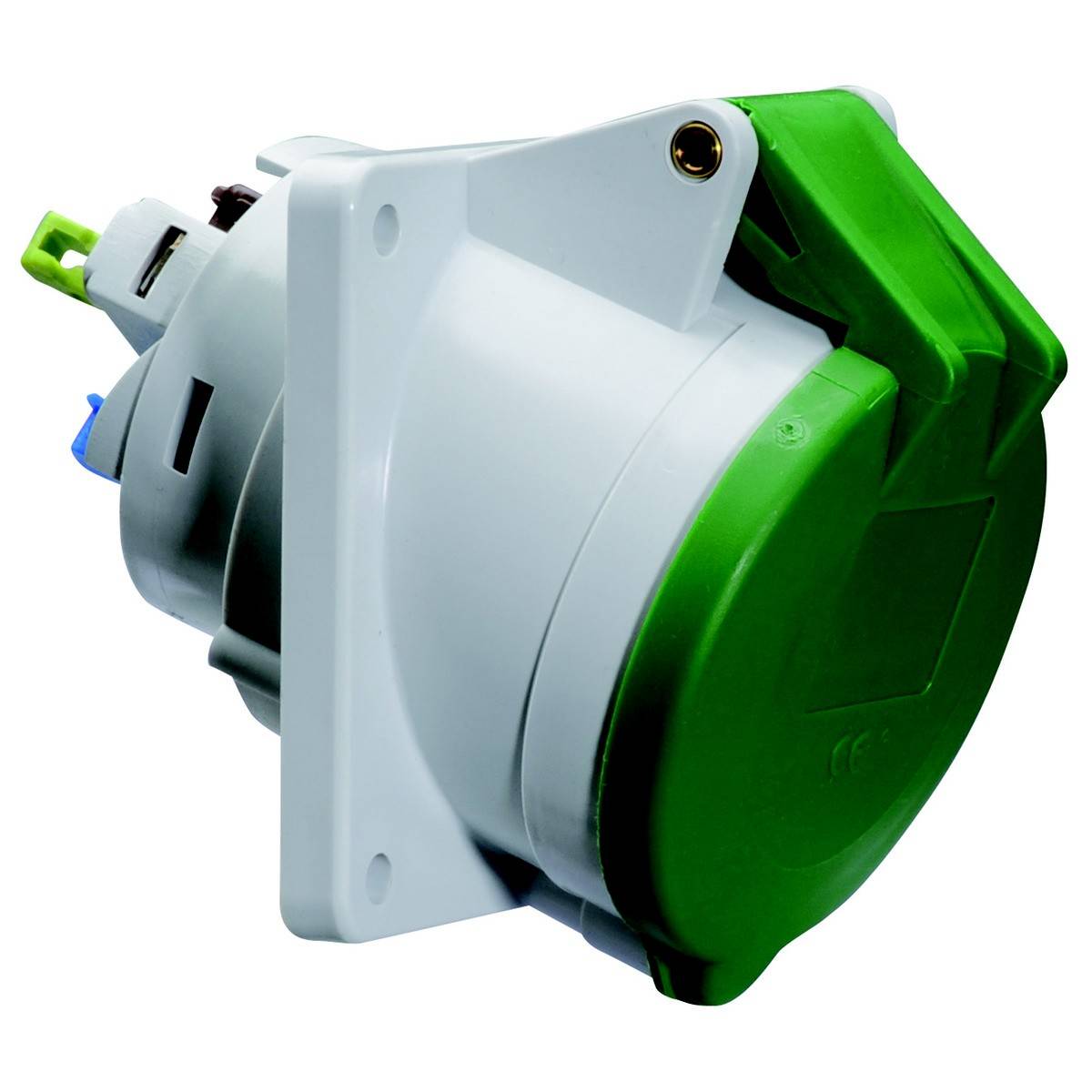

Industriell vägguttag med grönt lock och vitt hölje, sidovy, för elektrisk anslutning i industriella tillämpningar.

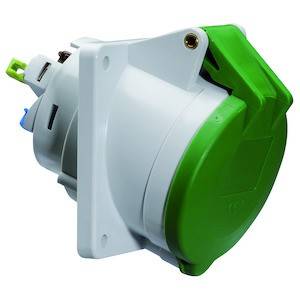

Vit vägguttag med grönt skyddslock. Den är lämplig för industriella tillämpningar och erbjuder robust skydd mot miljöpåverkan.

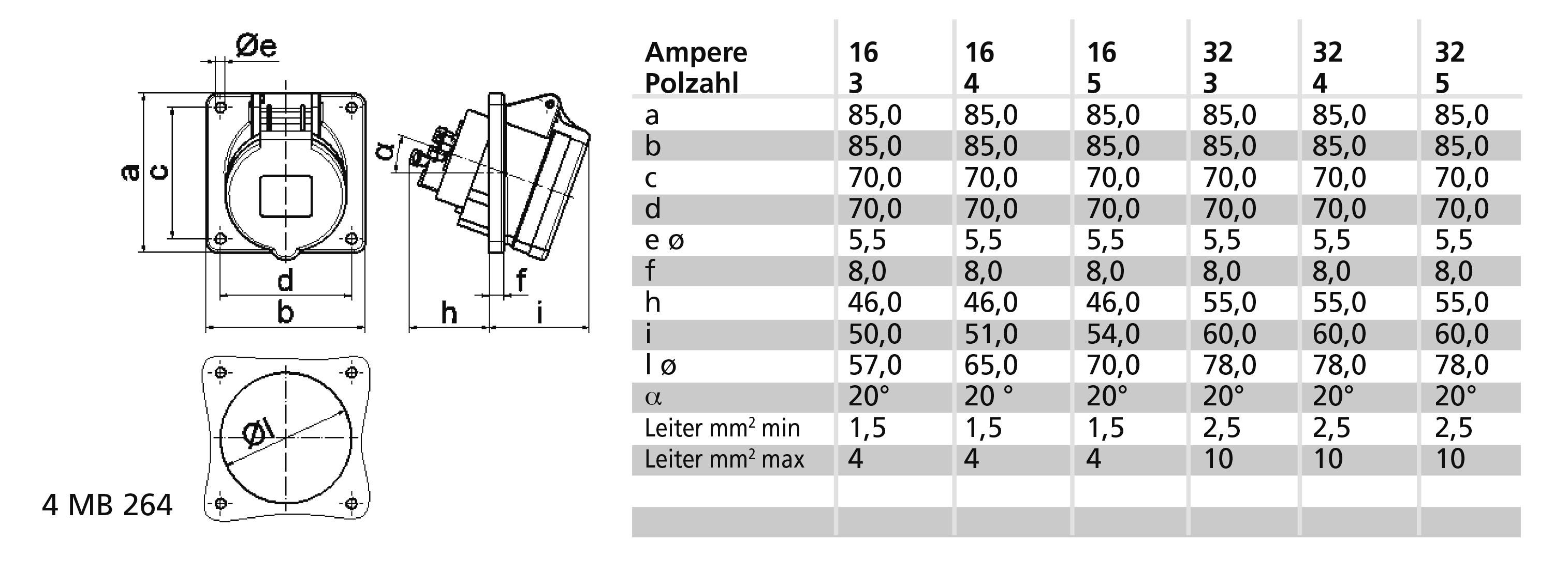

Teknisk ritning av ett vägguttags hölje med sidovy och dimensioner. Tabell visar mått för olika strömstyrkor och poler.

1/3

Bals Elektrotechnik

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 4 dec.

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Spänning enligt en 60309-2: 50-500 V (100-300 Hz) grön
Poltal 4
Klocktid 10 h.
Indikeringsfärg grön
RAL-nummer: 6002
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kontaktriktning: Vinklad
Ledningsingång: Övriga
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej
Flänsmått vertikalt 85 mm
Borrhålsavstånd vertikalt 70 mm
Flänsmått horisontellt 85 mm
Borrhålsavstånd horisontellt 70 mm

Typ av produkt: CEE apparatdosa

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Vinklad

: IP44

Tillverkarfärg: Grön

Innehåll: 1 st

Antal poler: 4

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 500 V

: 6002

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP44

: FALSE

: 10 h

: Green

: 50-500 V (100-300 Hz) green

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3145962 Bals Elektrotechnik 12754 12754 CEE apparatdosa 16.0 A 4-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3145962 Bals Elektrotechnik 12754 12754 CEE apparatdosa 16.0 A 4-polig 500 V 1 st

Beskrivning

Utanpåliggande uttag QUICK-Connect lutande
16a 4p (3P+PE >) 50V grön 100-300Hz (> 50V~) 10h IP44
Frekvens: 100 till och med 300 Hz
Tekniska indikeringsfärg: Grön RAL 6002
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Ledningsingång: Övriga
Apparatfärg: Fällbart lock grön RAL 6002, hölje grå RAL 7035
Enhetshöjd 85 mm, bredd: 85 mm, apparatdjup: 102 mm
Flänsmått vertikalt: 85 mm, flänsmått horisontellt: 85 mm
Borrhålsavstånd vertikalt: 70 mm, horisontellt borrhålsavstånd: 70 mm
Andra tekniska egenskaper: Lutningen är 20°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
