Bals Elektrotechnik 11962 11962 CEE väggkoppling 32.0 A 5-polig 400 V 1 st

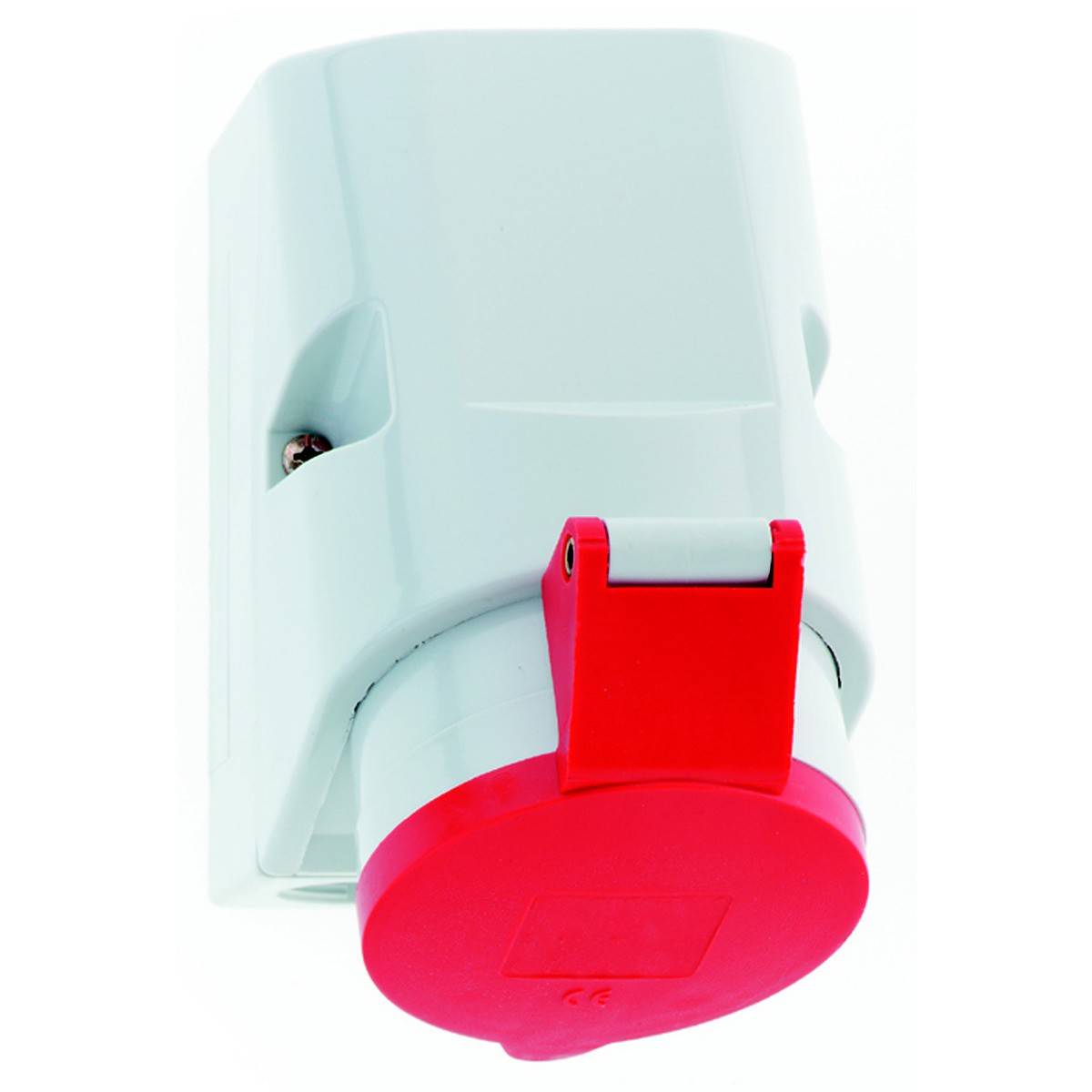

Röd eluttag med lock på en vit vägg. Används för elektriska anslutningar inomhus.

Vit vägguttag med röd lock, diagonal vy.

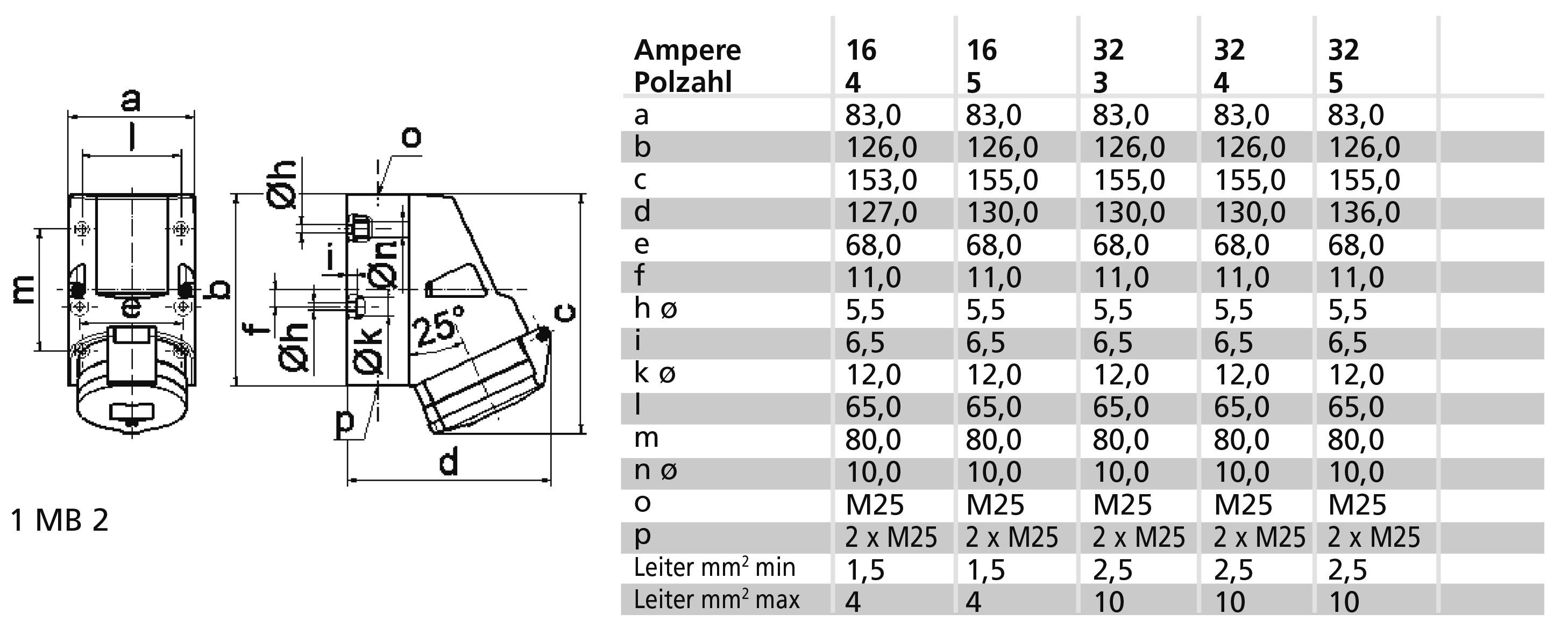

Teknisk ritning av en kontaktdon med tabell. Tabellen visar mått i mm för olika ampereantal (16, 16, 32, 32).

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans fre. 2 okt.

8 Styck

Antal

Styck

Toal (295,20 kr / stycken)

295,20 kr

exkl. moms

Endast 8 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 32 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 400 V

Nominell ström: 32.0 A

Nominell ström - avrundad: 32 A

Anslutning A: Skruvlös terminal

Anslutning B: CEE-stickpropp

Utförande: Utanpåliggande

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: Surface mounted

: 3000

: Gland nut

: 5

: TRUE

: Plastic

: Inner lying mounting

: Untreated

: 32 A

: Screwless terminal

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3146167 Bals Elektrotechnik 11962 11962 CEE väggkoppling 32.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146167 Bals Elektrotechnik 11962 11962 CEE väggkoppling 32.0 A 5-polig 400 V 1 st

Beskrivning

VÄGGUTTAG QUICK-Connect
32 A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 126x83 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 10,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Kabelintag: 1xM25 upptill, 2xM25 nedtill
Apparatfärg: Självslutande lock röd RAL 3000, höljets underdel grå RAL 7035, överdel grå RAL 7035, kragen grå RAL 7035
Enhetshöjd 157 mm, bredd: 83 mm, apparatdjup: 136 mm
Övriga tekniska egenskaper: Ledningsinförningen är öppen en gång upptill och stängt två gånger nedtill, höljets underdel kan vridas 180°, i botten finns 4 fästhål för utbrytning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
