Bals Elektrotechnik 11906 11906 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

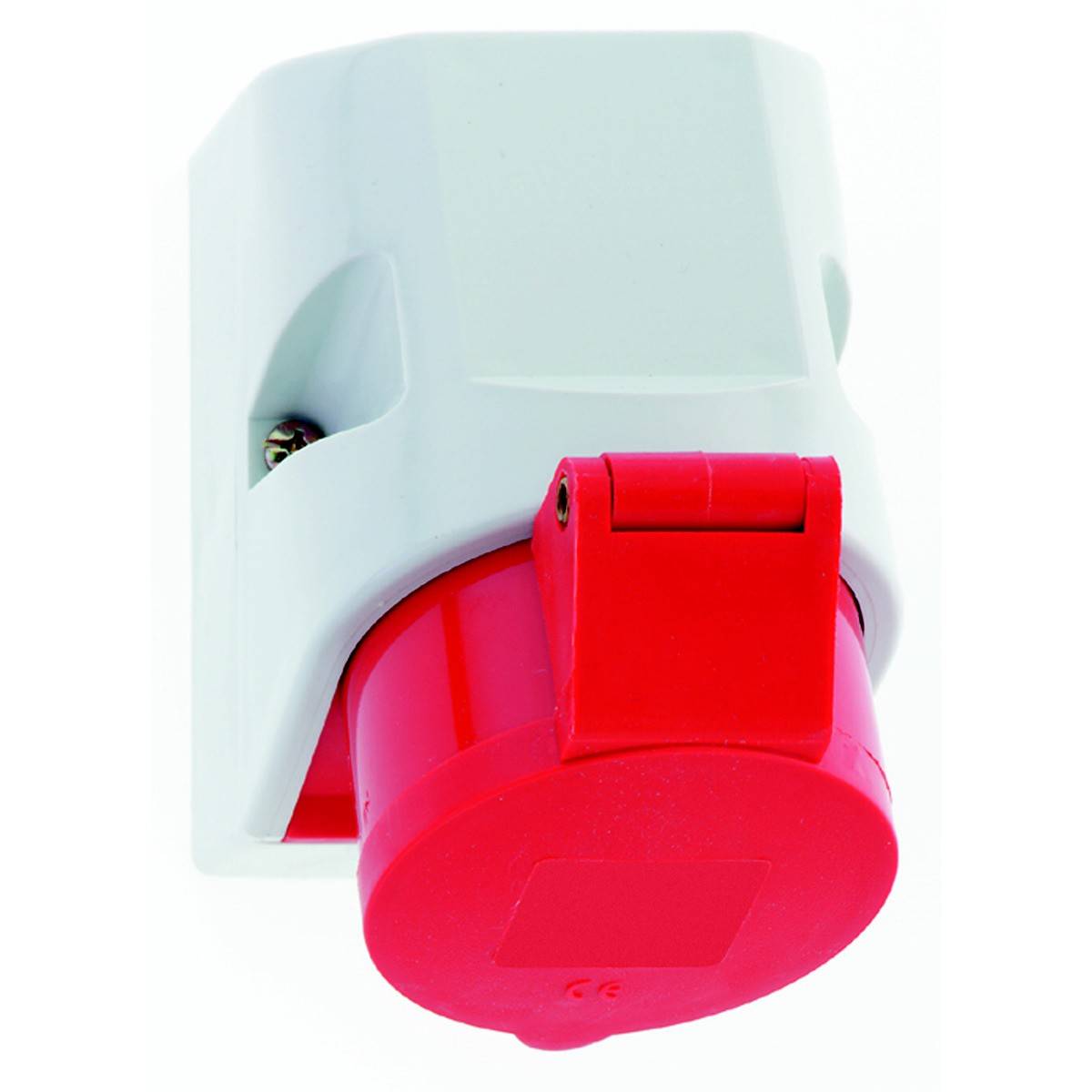

Vit vägguttag med röd, täckt strömbrytare. Lämplig för elektriska anslutningar inomhus.

En röd, rund kontakt med vit täckning, sannolikt lämplig för industriella tillämpningar eller specialanslutningar.

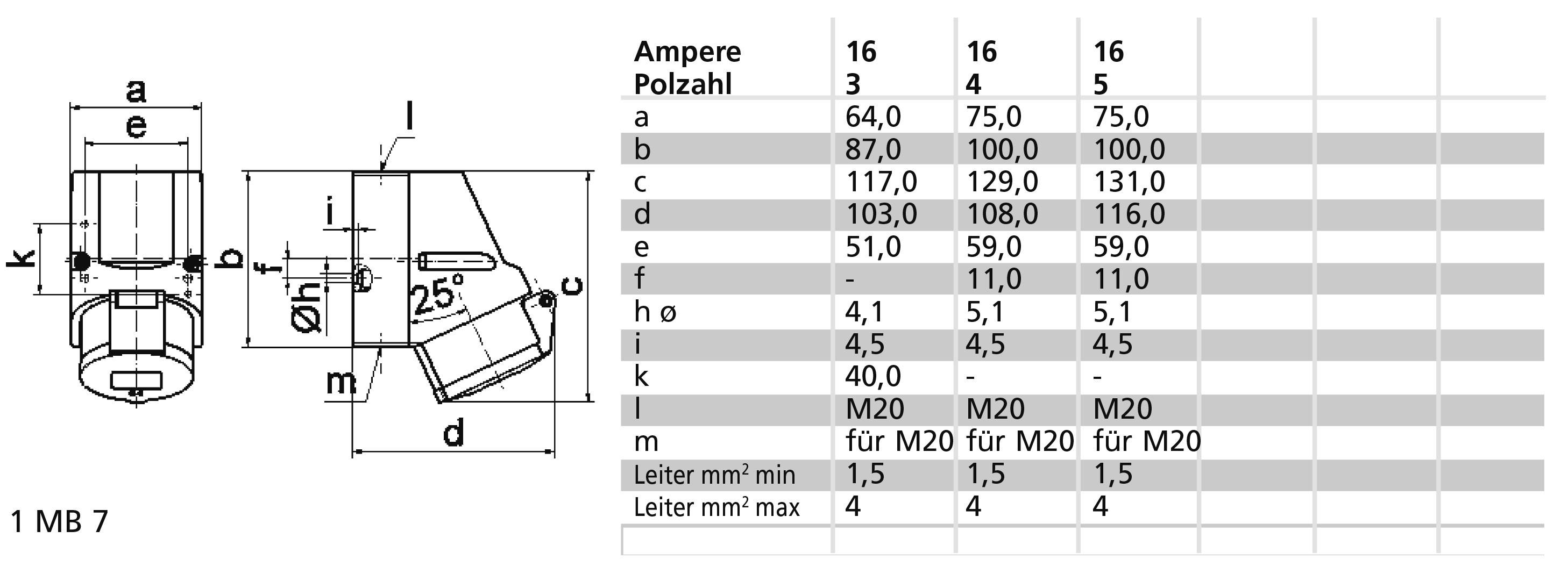

Teknisk ritning av en vinklad kontakt med tabell: Ampere 16, Poler 3, Dimensioner a till l och ledarstorlekarna för M20.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans fre. 2 okt.

31 Styck

Antal

Styck

Toal (159,20 kr / stycken)

159,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Anslutning B: CEE-stickpropp

Utförande: Utanpåliggande

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: Surface mounted

: 3000

: Gland nut

: 5

: TRUE

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwless terminal

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3145946 Bals Elektrotechnik 11906 11906 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3145946 Bals Elektrotechnik 11906 11906 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Beskrivning

VÄGGUTTAG QUICK-Connect
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 100x75 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Ledningsingång: 1xM20 uppe
Apparatfärg: Krage röd RAL 3000, fällbart lock röd RAL 3000, höljets underdel grå RAL 7035, överdel grå RAL 7035
Enhetshöjd 131 mm, bredd: 75 mm, apparatdjup: 116 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, försluts en gång under och en gång bakåt, höljets underdel kan vridas 180°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
