Bals Elektrotechnik 11451 11451 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

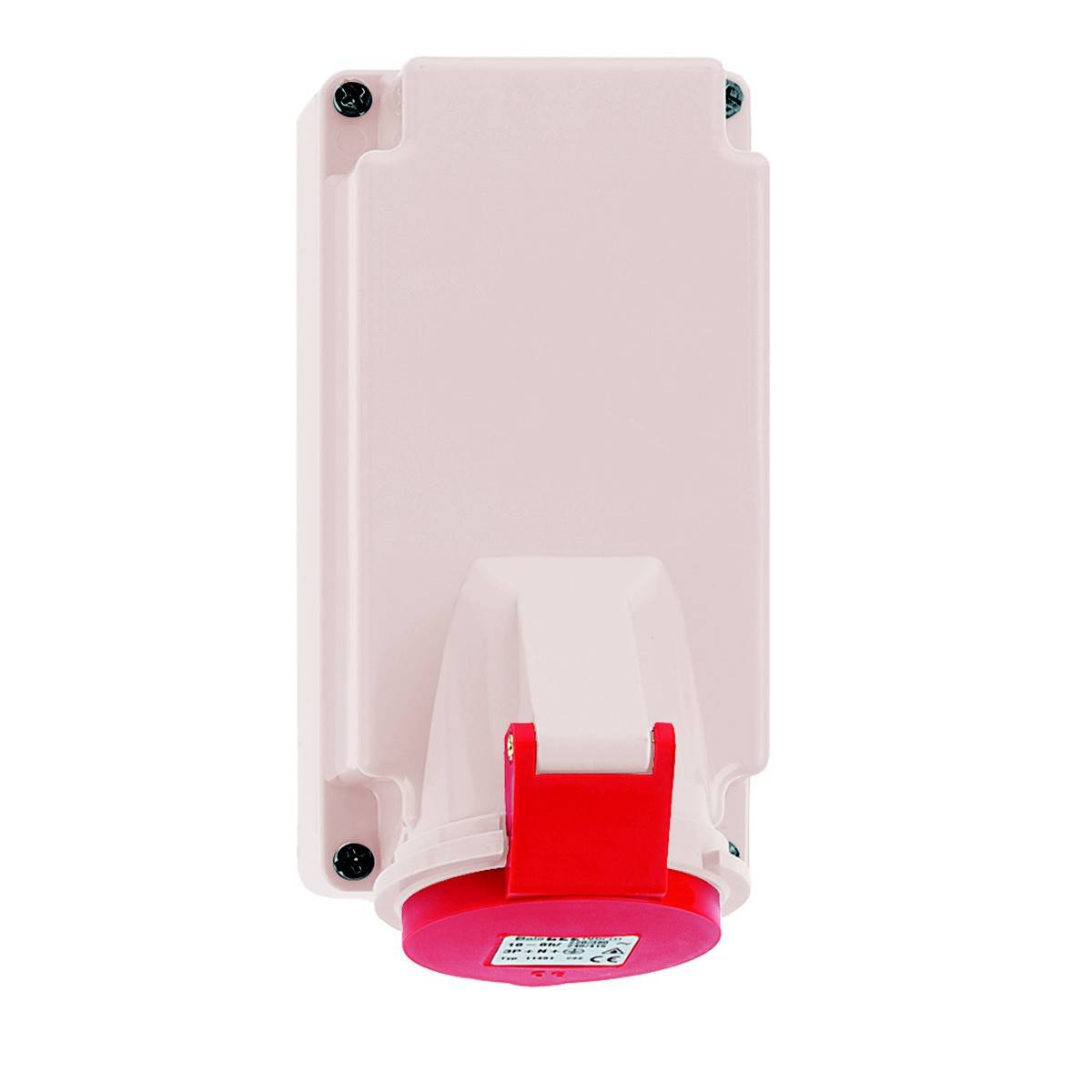

Röd industriell vägguttag i plast, vertikalt monterad på en vit skiva; används för att ansluta enheter.

Vit eluttag med röd skyddslock, monterat på en vertikal vägg.

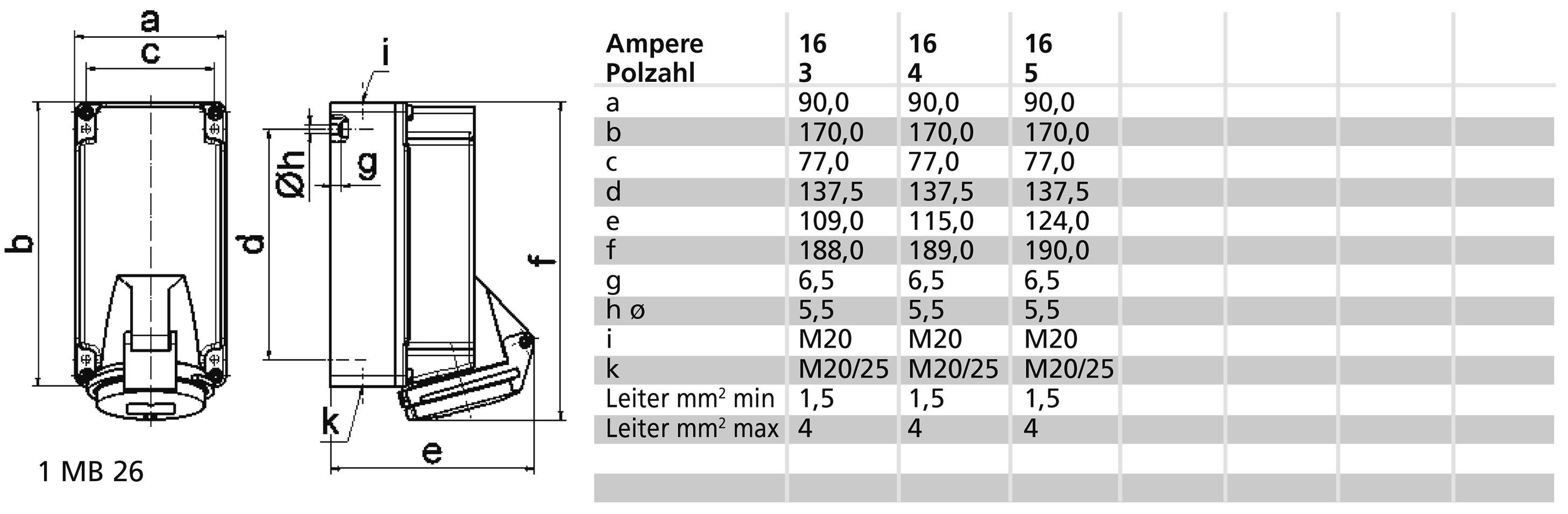

Teknisk ritning och tabell för en mekanisk komponent: Mått i millimeter, amperetal för typerna 16 och 32, stegnormer.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (3 512,00 kr / stycken)

3 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Utanpåliggande

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146437 Bals Elektrotechnik 11451 11451 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146437 Bals Elektrotechnik 11451 11451 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Beskrivning

VÄGGUTTAG QUICK-CONNECT TE
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 170x90 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: Polykarbonat-polyetylentereftalat ightbeige
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Kabelinföring: 1xM20 upptill, 1xM25/20 nedtill
Apparatfärg: Höljets överdel ljus beige, fällbart lock röd RAL 3000, höljets underdel Night beige
Enhetshöjd 190 mm, bredd: 90 mm, apparatdjup: 122 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång över och stängt två gånger under, höljets underdel kan vridas 180°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
