Bals Elektrotechnik 1138 1138 CEE väggkoppling 16.0 A 4-polig 500 V 1 st

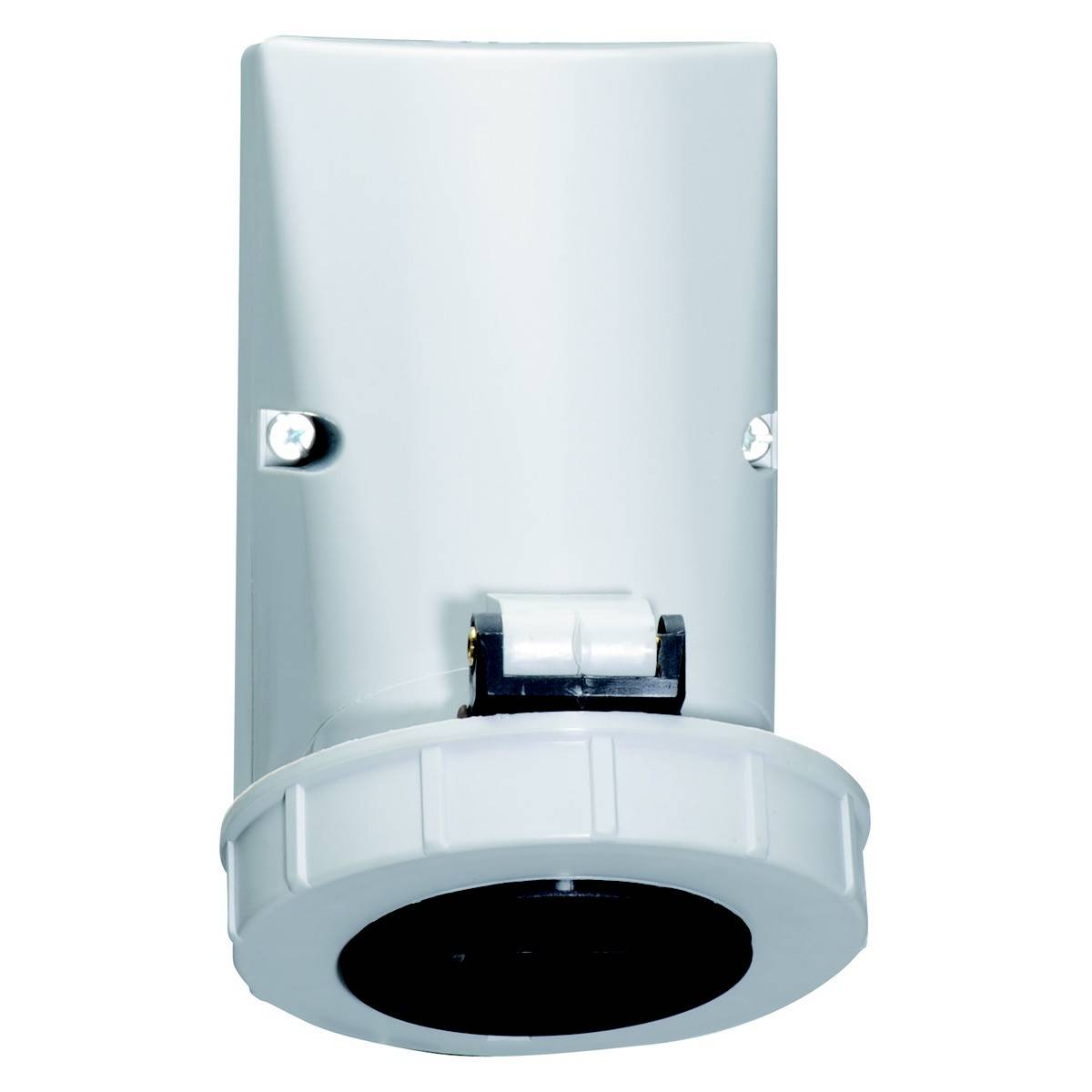

En grå, konformad elektrisk apparat med svart rundanslutning nedtill, fäst med två skruvar.

Vit väggfäste med svart linsområde nedtill. Möjligen en sensor eller detektor för övervakning eller analys.

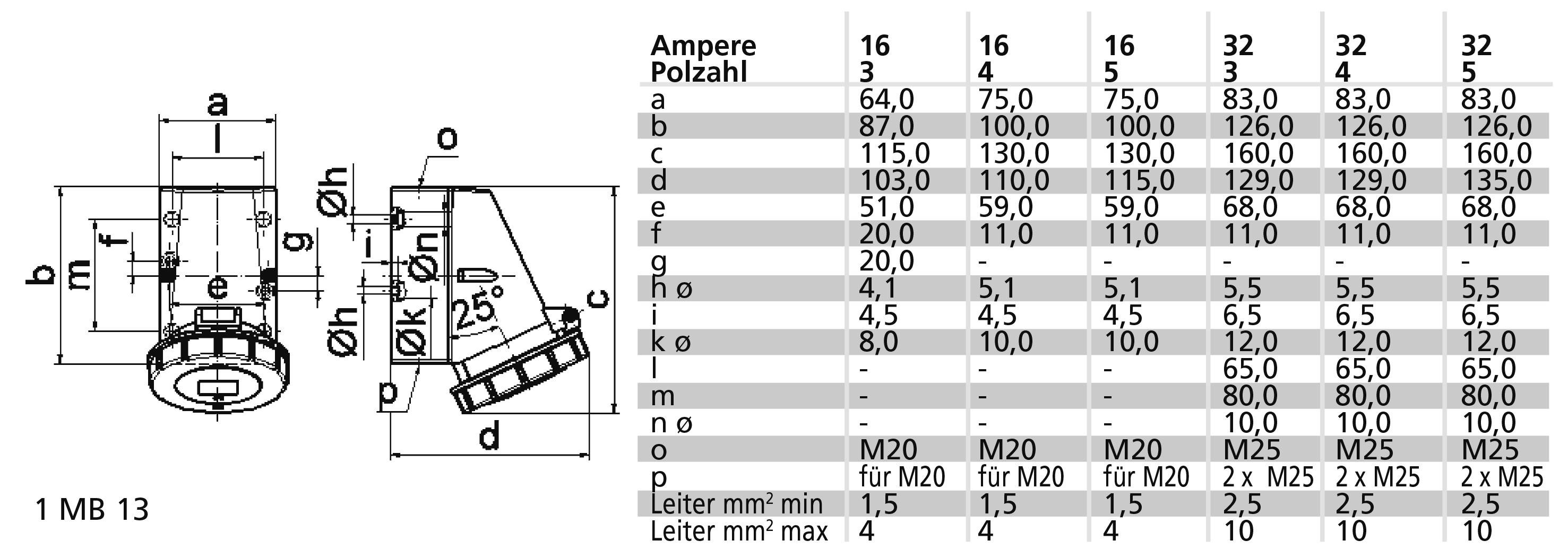

Teknisk ritning av en kontakt, sido- och frontvy. Tabell bredvid visar dimensioner för olika ampere-värden.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Poltal 4
Spänning enligt en 60309-2: 500 V (50+60 Hz) svart
Klocktid 7 h.
Indikeringsfärg svart
RAL-nummer: 9005
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvklämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 500 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvterminal

Utförande: Utanpåliggande

: IP67

Tillverkarfärg: Svart

Innehåll: 1 st

Antal poler: 4

Anslutning: Skruvklämma

Material (specifikationer): : Plast

Driftspänning: 500 V

: Surface mounted

: 9005

: Gland nut

: 4

: TRUE

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: FALSE

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147209 Bals Elektrotechnik 1138 1138 CEE väggkoppling 16.0 A 4-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147209 Bals Elektrotechnik 1138 1138 CEE väggkoppling 16.0 A 4-polig 500 V 1 st

Beskrivning

Vägguttag
16A 4P (3P+PE) 500V (480 - 500V~) 7H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Svart RAL 9005
Storlek på hölje: 100x75 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Ledningsingång: 1xM20 uppe
Apparatfärg: Självslutande lock svart RAL 9005, bajonettring grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035
Enhetshöjd 131 mm, bredd: 79 mm, apparatdjup: 115 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, försluts en gång under och en gång bakåt, höljets underdel kan vridas 180°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
