Bals Elektrotechnik 1135 1135 CEE väggkoppling 16.0 A 4-polig 110 V 1 st

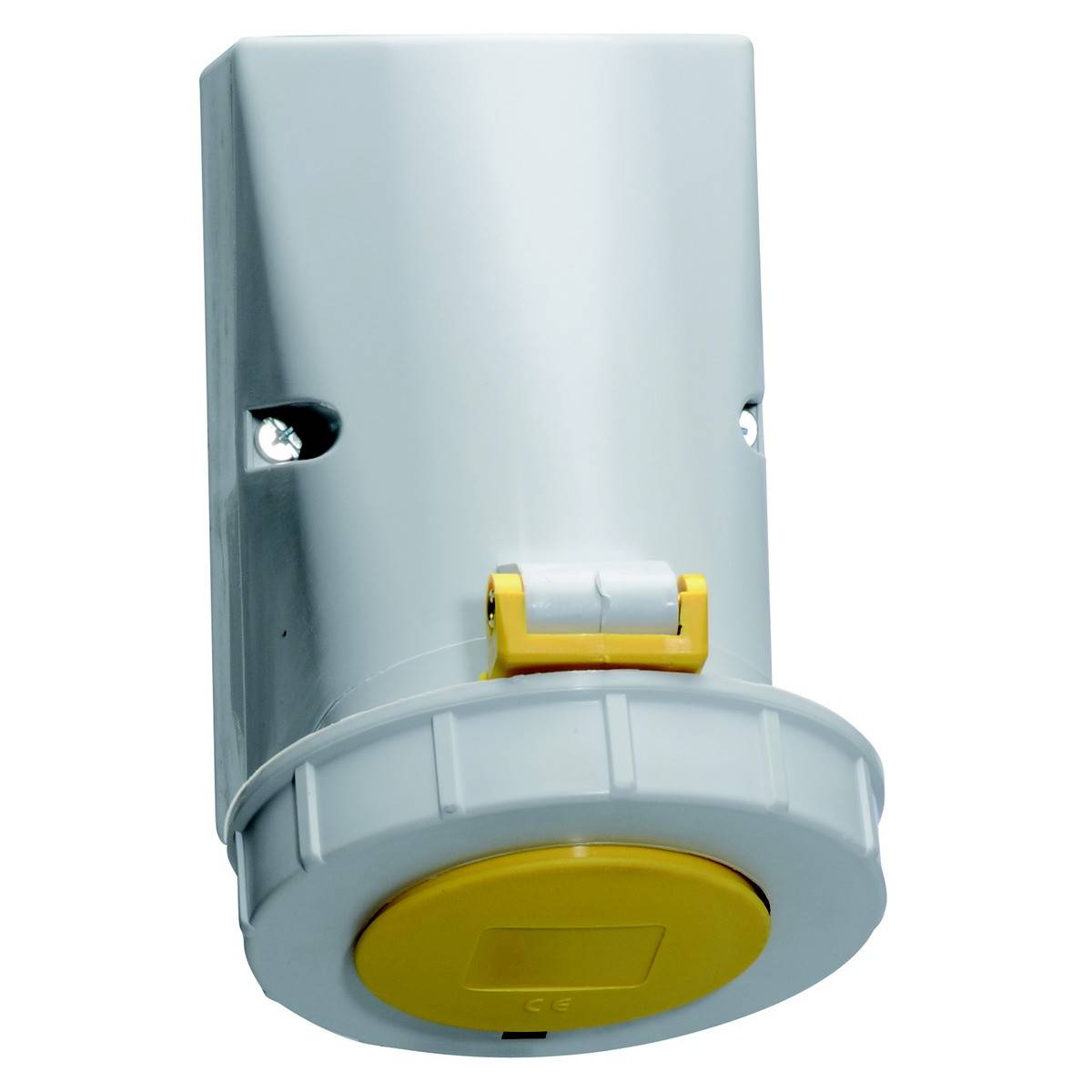

Vit, cylindrisk, industriell elkontakt med gul låsmekanism och skyddslock. Lämplig för robusta användningsområden.

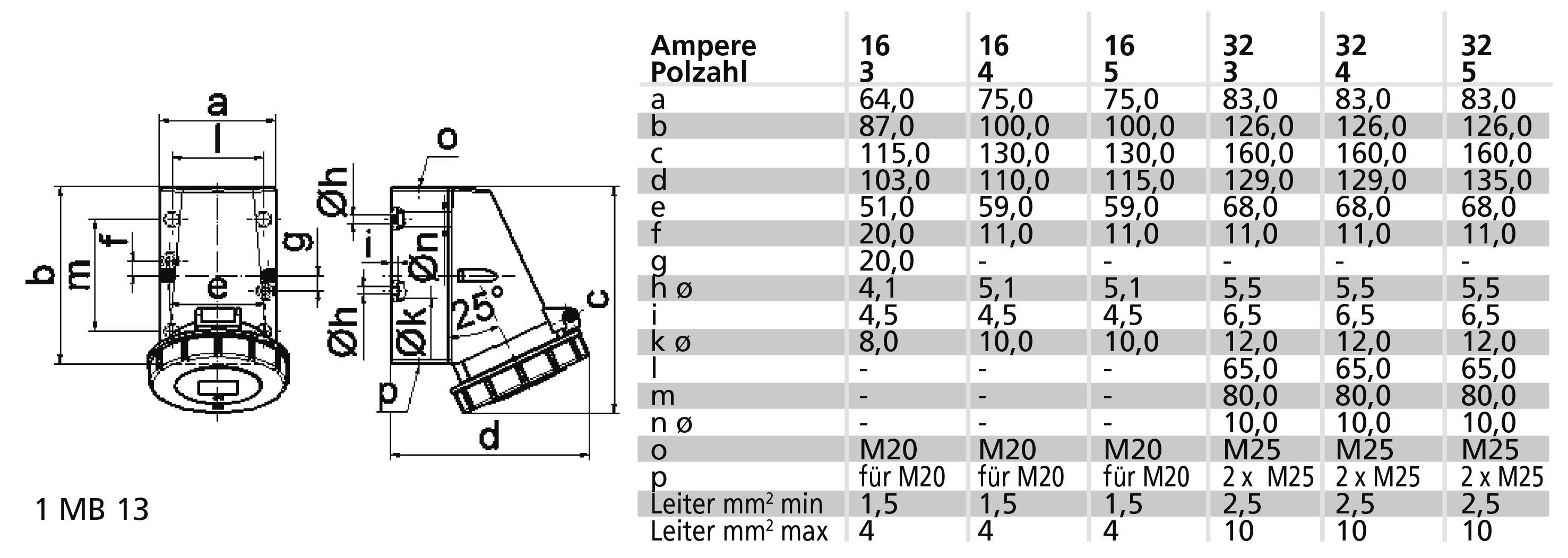

Teknisk ritning av en kabelinföringsvinkel med tabell. Detaljer om dimensioner (a-o), ampere, antal poler och gängstorlekar M20/M25.

En grå och gul industriell skyddskontakt med skyddslock, lämplig för industriella elinstallationer.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans mån. 2 nov.

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Poltal 4
Spänning enligt en 60309-2: 110 V (50+60 Hz) gul
Klocktid 4 h.
Indikeringsfärg gul
RAL-nummer: 1012
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvklämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 110 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvterminal

Utförande: Utanpåliggande

: IP67

Tillverkarfärg: Gul

Innehåll: 1 st

Antal poler: 4

Anslutning: Skruvklämma

Material (specifikationer): : Plast

Driftspänning: 110 V

: Surface mounted

: 1012

: Gland nut

: 4

: TRUE

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: FALSE

: 4 h

: Yellow

: 110 V (50+60 Hz) yellow

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3147207 Bals Elektrotechnik 1135 1135 CEE väggkoppling 16.0 A 4-polig 110 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3147207 Bals Elektrotechnik 1135 1135 CEE väggkoppling 16.0 A 4-polig 110 V 1 st

Beskrivning

Vägguttag
16A 4P (3P+PE) 110V (100 - 130V~) 4H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Gul RAL 1012
Storlek på hölje: 100x75 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Ledningsingång: 1xM20 uppe
Apparatfärg: Självslutande lock gul RAL 1012, bajonettring grå RAL 7035, höljets underdel grå RAL 7035, höljets överdel grå RAL 7035
Enhetshöjd 131 mm, bredd: 79 mm, apparatdjup: 115 mm
Övriga tekniska egenskaper: Ledningsingången är öppen en gång överst, försluts en gång under och en gång bakåt, höljets underdel kan vridas 180°
