Bals Elektrotechnik 110624 110624 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

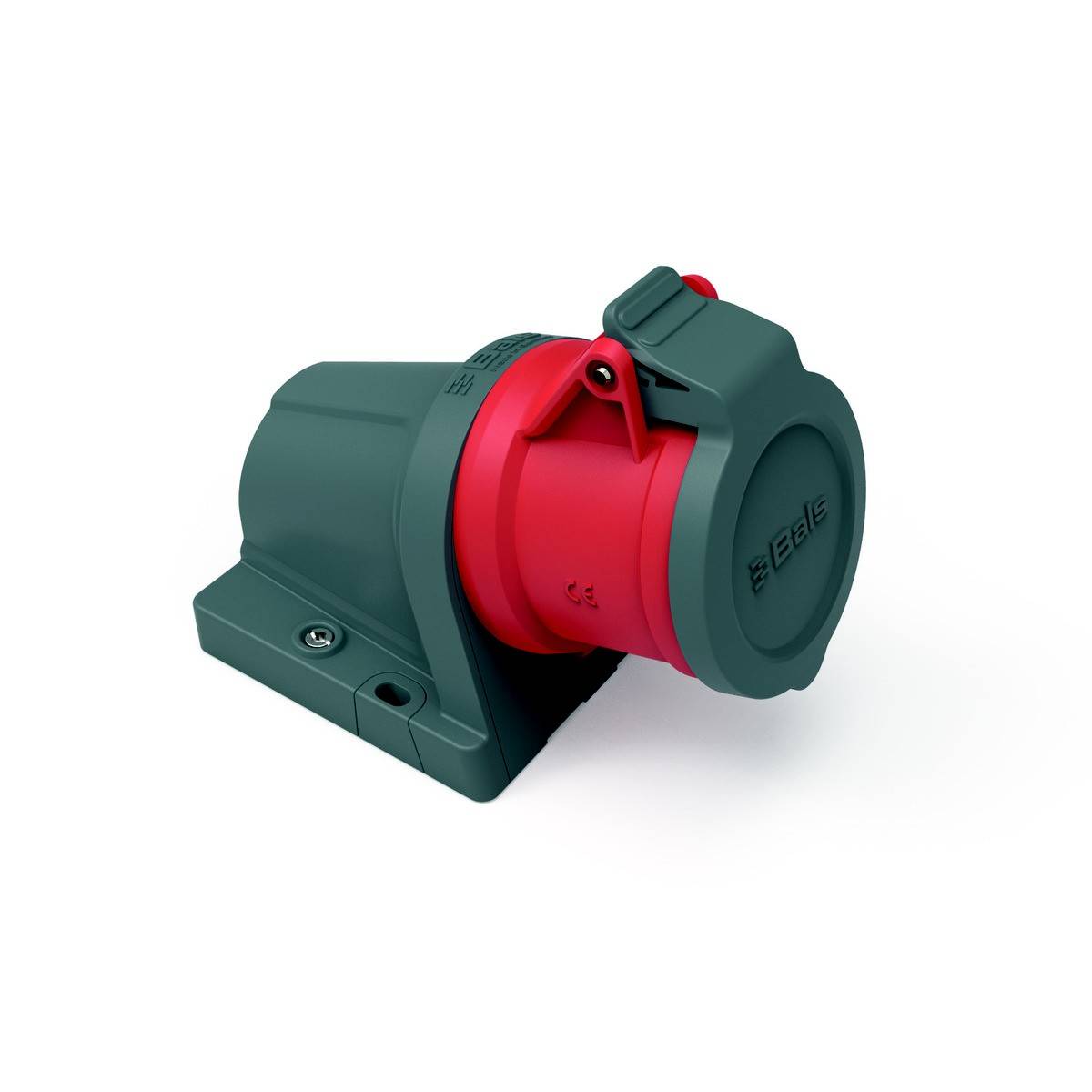

Industriellt uttag i rött och grönt, för väggmontering. Robust och väderbeständigt, lämpligt för industriella tillämpningar.

Teknisk ritning av en vinklad kabelkontakt med måttangivelser; tabell bredvid visar dimensioner för olika ampereantal från 16 till 32.

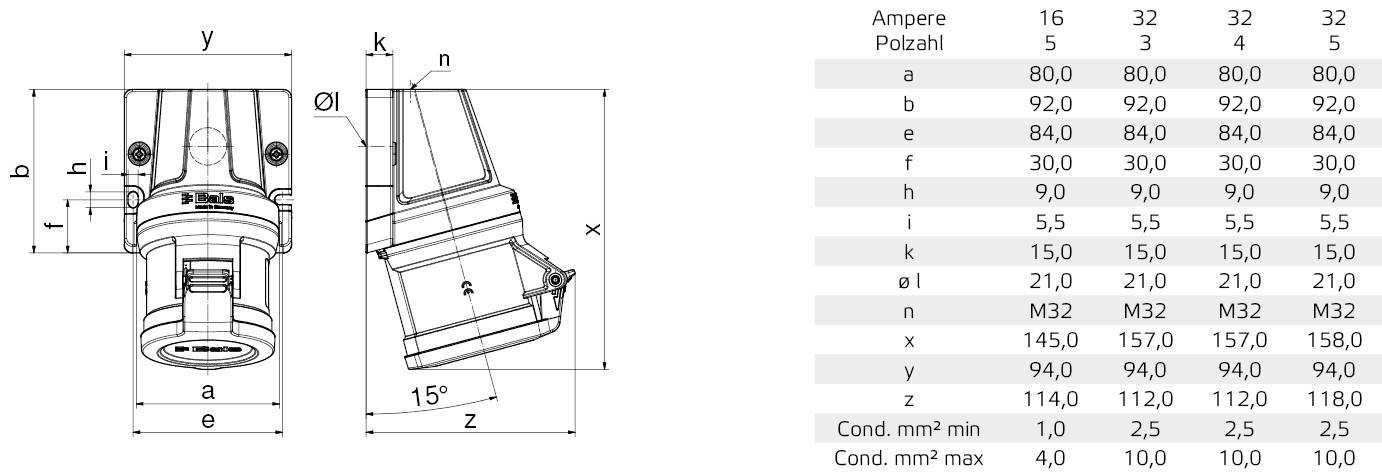

Ritning av ett vägguttag med dimensioner från a till x. Tabell visar tekniska data: Ampere, antal poler, dimensioner från a till x, samt min/max kabelarea i mm².

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tor. 24 sep.

22 Styck

Antal

Styck

Toal (167,20 kr / stycken)

167,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Montering: Fastsättning utomhus
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Utanpåliggande

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Dokument & nedladdningar

Datablad

Datablad 3307939 Bals Elektrotechnik 110624 110624 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3307939 Bals Elektrotechnik 110624 110624 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Beskrivning

Vägguttag INNOLINQ QC
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 92x94 mm (HxB)
Kontaktbärare/kontakter: Kontakterna är blanka i mässing, kontaktbäraren är gjord av högvärmebeständigt material
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som klämfjäder i bur med KONTEX-ULTRA kontakt
Kabelinföring 1 x M32 ovan
Enhetens färg: Fällbart lock mörkgrå RAL 7012, kragen röd RAL 3000, höljets överdel mörkgrå RAL 7012, höljets underdel mörkgrå RAL 7012
Enhetshöjd 145 mm, bredd: 94 mm, apparatdjup: 112 mm
Halogenfri: Ja
Andra tekniska egenskaper: Ledningsinföringen är öppen en gång i överdelen och försluts en gång i marken, denna produkt är utan blyhalt
