Name: BALLUFF Vinkelfotodetektor BWL001C BWL001C 1 st
Brand: BALLUFF
SKU: 3418112
Availability: BackOrder

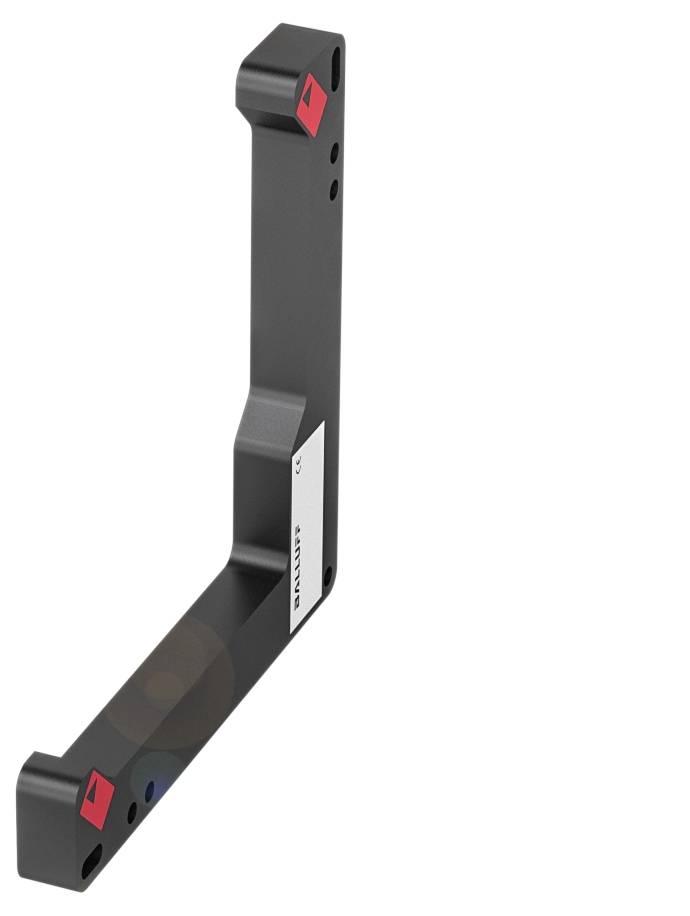

En L-formad, svart metalldetalj med röda markeringar, möjligen en maskinkomponent, med en etikett på sidan.

Liknande avbildning

Förpackningstyp

Single

Typ av produkt

Vinkelfotodetektor

Driftspänning max.

30.0 V

Anslutningstyp

M8, 3 polig

Typ

BWL001C

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 7 dec.

Antal

Styck

Toal (4 590,00 kr / stycken)

4 590,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fotocell

Mått 12 x 125 x 134 mm
Serie D
Gränssnitt: PNP slutare/öppnare (NO/NC)
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor

Tekniska specifikationer

Huvudfunktioner:Mått: 12 x 125 x 134 mm
Aktiv yta, material: Glas
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Serie D
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor
Höljets material: Zink, pressgjutgods, lackerad
Ljustyp: Rött ljus
Ljuspunktstorlek: Ø 2.5 mm ljusflöde
Gränssnitt: PNP slutare/öppnare (NO/NC)
Strålningskaraktäristiken: Divergent
Extra egenskaper:
Funktionsprincip: Vinkelfotocell
Mått 12 x 125 x 134 mm
Fäste: Skruv M4
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 200 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för 0.5 µF för EU
Restström LR max: 50 µA
Rippel max. (% av UE): 10%
Brytfrekvens 5000 Hz
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Aktiv yta, material: Glas
Höljets material: Zink, pressgjutgods, lackerad
Inställningsmöjlighet: Ljus-/mörkerswitch|känslighet
Kontakter, ytskydd: Guldpläterat
Ytskydd: Lackerat
Serie D
Form: Vinkel|anslutning rak
Visning: Utgångsfunktion - lysdiod gul
Justering: Potentiometer 270° (2x)
Frånslagsvajer toff max. 0.1 ms
ljud max. 0.1 ms
Tomgångsström IO max. vid UE: 35 mA
Hysteres H max 0.15 mm
MTTF (40 °C) material: 307 a.
Utbytesmöjlighet skyddar registreringsområde/mätområde: Ja

Förpackningstyp: Single

Typ av produkt: Vinkelfotodetektor

Typ: BWL001C

Driftspänning: 24

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NC
1 NO

Utgångar: PNP

Kopplingsfrekvens: 5000 Hz

Anslutningstyp: M8, 3 polig

Kapslingsmaterial: Zink

Materialegenskaper: Pressgjutning

: IP67

Min. temperatur: -10 °C

Max. temperatur: 60 °C

Längd: 134.00 mm

Bredd: 12.00 mm

Höjd: 125.00 mm

Diameter: 2.5 m

Mått.: (Ø x H) 2.5 m x 125.00 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3418112 BALLUFF Vinkelfotodetektor BWL001C BWL001C 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3418112 BALLUFF Vinkelfotodetektor BWL001C BWL001C 1 st

Beskrivning

De vinkelfotoceller från Balls uff är en konsekvent vidareutveckling av gaffelfotocellerna för mer krävande användning. Dess speciella form och strålgeometri möjliggör start och detektering av objekt från nästan alla riktningar. Monteringen är enkel även i svåra utrymmen: Sändare och mottagare är fast anpassade till varandra. Serie=D, mått=12 x 125 x 134 mm, gränssnitt=PNP slutande/brytande (NO/NC), funktionsprincip=vinkelfotocell, funktionsprincip optiskt=envägsfotocell, strålkarakteristik=diment, ljustyp=infrarött ljus, ljuspunktstorlek=Ø 2.5 mm ljusflöde, anslutning= kontaktdon, M8x1-kontakt, 3-polig, höljets material=zink, Tryckgjutgods, aktiv yta, material=glas, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
