Name: BALLUFF Vinkelfotodetektor BWL000F BWL000F 1 st
Brand: BALLUFF
SKU: 3418136
Availability: BackOrder

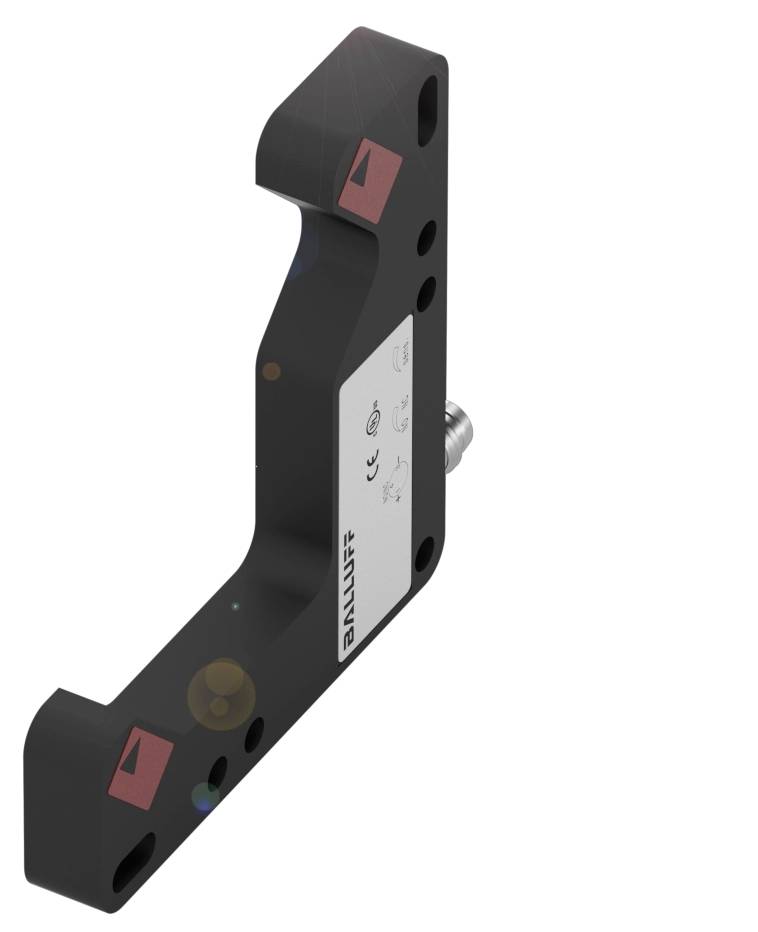

En rektangulär sensor från Balluff med riktningsbestämd form, svart, med röda markeringar och en silverfärgad anslutning till höger.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Vinkelfotodetektor

Driftspänning max.

30.0 V

Anslutningstyp

M8, 3 polig

Typ

BWL000F

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 7 dec.

Antal

Styck

Toal (2 990,00 kr / stycken)

2 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fotocell

Mått 10 x 75 x 84 mm
Serie D
Gränssnitt: PNP slutare/öppnare (NO/NC)
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor

Tekniska specifikationer

Huvudfunktioner:Mått: 10 x 75 x 84 mm
Aktiv yta, material: Glas
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Serie D
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor
Höljets material: Zink, pressgjutgods, lackerad
Ljustyp: IR-LED
Ljuspunktstorlek: Ø 1.7 mm ljusflöde
Varumärke: Global
Gränssnitt: PNP slutare/öppnare (NO/NC)
Strålningskaraktäristiken: Divergent
Extra egenskaper:
Funktionsprincip: Vinkelfotocell
Mått 10 x 75 x 84 mm
Fäste: Skruv M4
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 200 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för UE: 1 µF
Restström LR max: 50 µA
Rippel max. (% av UE): 10%
Brytfrekvens 1500 Hz
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Aktiv yta, material: Glas
Höljets material: Zink, pressgjutgods, lackerad
Inställningsmöjlighet: Känslighet|ljus-/mörkerswitch
Kontakter, ytskydd: Guldpläterat
Ytskydd: Lackerat
Varumärke: Global
Serie D
Form: Vinkel|anslutning rak
Visning: Utgångsfunktion - lysdiod gul
Justering: Potentiometer 270° (2x)
Frånslagsvajer toff max. 0.33 ms
ljud max. 0.33 ms
Tomgångsström IO max. vid UE: 35 mA
Spänningsfall UD max. vid IE: 3 V.
Hysteres H max 0.15 mm
MTTF (40 °C) material: 307 a.
Utbytesmöjlighet skyddar registreringsområde/mätområde: Ja

Förpackningstyp: Piece

Typ av produkt: Vinkelfotodetektor

Typ: BWL000F

Driftspänning: 24

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NC
1 NO

Utgångar: PNP

Kopplingsfrekvens: 1500 Hz

Anslutningstyp: M8, 3 polig

Kapslingsmaterial: Zink

Materialegenskaper: Pressgjutning

Sändare typ: LED Röd

: IP67

Min. temperatur: -10 °C

Max. temperatur: 60 °C

Längd: 84.00 mm

Bredd: 10.00 mm

Höjd: 75.00 mm

Mått.: (L x B x H) 84.00 x 10.00 x 75.00 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3418136 BALLUFF Vinkelfotodetektor BWL000F BWL000F 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3418136 BALLUFF Vinkelfotodetektor BWL000F BWL000F 1 st

Beskrivning

De vinkelfotoceller från Balls uff är en konsekvent vidareutveckling av gaffelfotocellerna för mer krävande användning. Dess speciella form och strålgeometri möjliggör start och detektering av objekt från nästan alla riktningar. Monteringen är enkel även i svåra utrymmen: Sändare och mottagare är fast anpassade till varandra. Serie=D, mått=10 x 75 x 84 mm, gränssnitt=PNP slutande/brytande (NO/NC), funktionsprincip=vinkelfotocell, funktionsprincip optiskt=envägsfotocell, strålkarakteristik=diment, ljustyp=LED infrarött ljus, ljuspunktstorlek=Ø 1.7 mm ljusflöde, anslutning= kontaktdon, M8x1-kontakt, 3-polig, höljets material=zink, pressgjutgods, aktiv yta, material=glas, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULUSEACWEEE, varumärke=Global

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
