Name: BALLUFF Vinkelfotodetektor BWL0009 BWL0009 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Brand: BALLUFF
SKU: 3418111
Availability: BackOrder

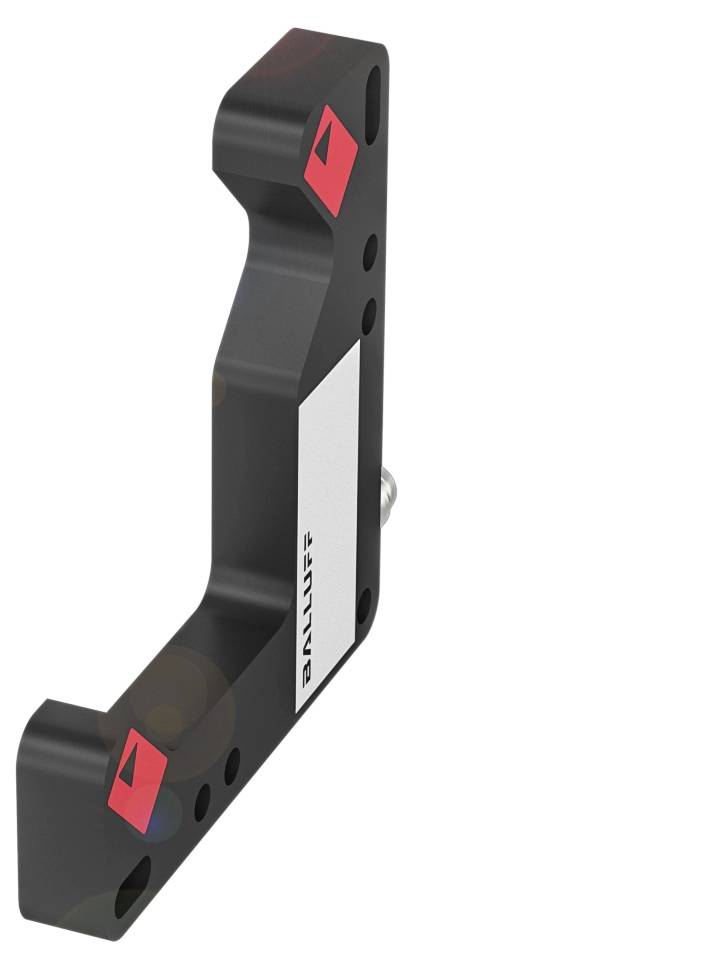

Sensorhållare av svart metall med röda markeringar och texten 'BALLUFF', för montering i industriella tillämpningar.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Vinkelfotodetektor

Funktioner

Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning max.

30.0 V

Anslutningstyp

M8, 3 polig

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 7 dec.

Antal

Styck

Toal (3 690,00 kr / stycken)

3 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fotocell

Mått 10 x 75 x 84 mm
Serie D
Gränssnitt: PNP slutare/öppnare (NO/NC)
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor

Tekniska specifikationer

Huvudfunktioner:Mått: 10 x 75 x 84 mm
Aktiv yta, material: Glas
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Serie D
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor
Höljets material: Zink, pressgjutgods, lackerad
Ljustyp: Infraröd
Ljuspunktstorlek: Ø 2.5 mm ljusflöde
Gränssnitt: PNP slutare/öppnare (NO/NC)
Strålningskaraktäristiken: Divergent
Extra egenskaper:
Funktionsprincip: Vinkelfotocell
Mått 10 x 75 x 84 mm
Fäste: Skruv M4
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 200 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för UE: 1 µF
Restström LR max: 50 µA
Rippel max. (% av UE): 10%
Brytfrekvens 2000 Hz
Anslutning: Kontaktdon, M8x1-kontakt, 3-polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Aktiv yta, material: Glas
Höljets material: Zink, pressgjutgods, lackerad
Inställningsmöjlighet: Ljus-/mörkerswitch|känslighet
Kontakter, ytskydd: Guldpläterat
Ytskydd: Lackerat
Serie D
Form: Vinkel|anslutning rak
Visning: Utgångsfunktion - LED gul|LED grön: Driftspänning
Justering: Potentiometer 270° (2x)
Frånslagsvajer toff max. 0.25 ms
ljud max. 0.25 ms
Tomgångsström IO max. vid UE: 35 mA
Hysteres H max 0.3 mm
MTTF (40 °C) material: 307 a.
Utbytesmöjlighet skyddar registreringsområde/mätområde: Ja

Förpackningstyp: Piece

Typ av produkt: Vinkelfotodetektor

Typ: BWL0009

Funktioner: Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning: 24

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NC
1 NO

Utgångar: PNP

Kopplingsfrekvens: 2000 Hz

Anslutningstyp: M8, 3 polig

Kapslingsmaterial: Zink

Materialegenskaper: Pressgjutning

Sändare typ: LED IR

: IP67

Min. temperatur: -10 °C

Max. temperatur: 60 °C

Längd: 84.00 mm

Bredd: 10.00 mm

Höjd: 75.00 mm

Djup: 84 m

Mått.: (L x B x H) 84.00 x 10.00 x 75.00 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3418111 BALLUFF Vinkelfotodetektor BWL0009 BWL0009 Strömbrytare (ljus-EIN/mörk-EIN) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3418111 BALLUFF Vinkelfotodetektor BWL0009 BWL0009 Strömbrytare (ljus-EIN/mörk-EIN) 1 st

Beskrivning

De vinkelfotoceller från Balls uff är en konsekvent vidareutveckling av gaffelfotocellerna för mer krävande användning. Dess speciella form och strålgeometri möjliggör start och detektering av objekt från nästan alla riktningar. Monteringen är enkel även i svåra utrymmen: Sändare och mottagare är fast anpassade till varandra. Serie=D, mått=10 x 75 x 84 mm, gränssnitt=PNP slutande/brytande (NO/NC), funktionsprincip=vinkelfotocell, funktionsprincip optiskt=envägsfotocell, strålkarakteristik=diment, ljustyp = IR, ljuspunktstorlek = Ø 2.5 mm ljusflöde, anslutning = kontakt, M8x1-kontakt, 3-polig, höljets material = zink, Tryckgjutgods, aktiv yta, material=glas, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
