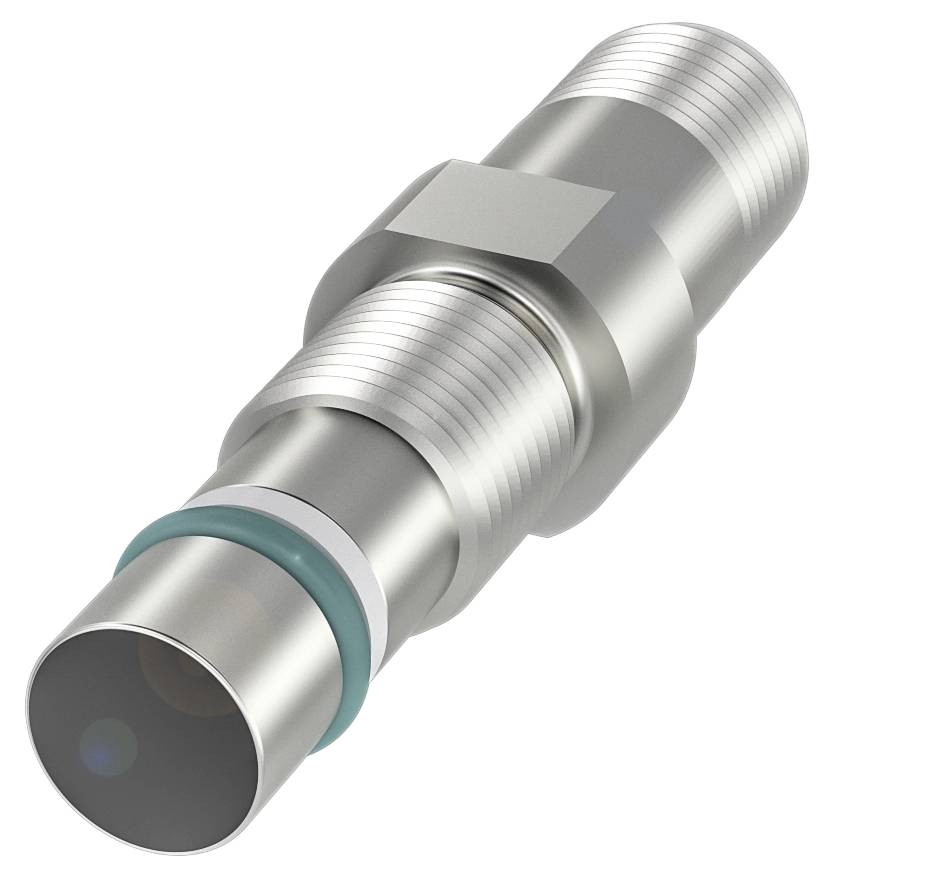

Name: BALLUFF Sensor Induktiv BHS B400V-PSD15-S04 BHS0063 M12 infälld PNP, stängare (Ø x H) 12 mm x 56 m Piece
Brand: BALLUFF
SKU: 3417240
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 56 mm
Konstruktion: M12x1
Inbyggnad försänkt
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 56 mm
Aktiv yta, material: Keramik
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Höljets material: Rostfritt stål (1.4104)
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 400 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...120 °C.
Extra egenskaper:
Mått Ø 12 x 56 mm
Fäste M12x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 33.0 kOhm + 2D
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 20 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.5 µF för EU
Tomgångsström IO max., dämpad: 8 mA
Tomgångsström IO max., utan dämpning: 8 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 400 Hz
Spänningsstabilitet statiskt max. 2.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.21 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 15 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 500 a.
Aktiv yta, material: Keramik
Åtdragningsmoment: 20 Nm ±10 %
Skala: M12x1
Fästlängd 12.00 mm
Montering: Inbyggbar
Höljets material: Rostfritt stål (1.4104)
Stödringmaterial: PTFE
Tätningsring, storlek 6.75 x 1.78 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Förpackningstyp: Piece

Typ av produkt: Sensor

Typ: BHS B400V-PSD15-S04

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Kontakttyp: 1 PNP

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP, stängare

Kapslingsmaterial: Rostfritt stål
Keramik

Utförande: Induktiv

Materialegenskaper: rostfri

Monteringstyp: infälld

Konstruktionsstorlek: M12

Anslutningstyp: M12, 4 polig

Min. temperatur: -25 °C

Max. temperatur: 120 °C

: IP68

Längd: 56 mm

Höjd: 56 m

Diameter: 12 mm

Mått.: (Ø x H) 12 mm x 56 m

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 400 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417240 BALLUFF Sensor Induktiv BHS B400V-PSD15-S04 BHS0063 M12 infälld PNP, stängare (Ø x H) 12 mm x 56 m Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417240 BALLUFF Sensor Induktiv BHS B400V-PSD15-S04 BHS0063 M12 infälld PNP, stängare (Ø x H) 12 mm x 56 m Piece

Beskrivning

Våra tryckfasta induktiva givare BHS håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. vid slutpositionskontroll av hydrauliska cylindrar eller övervakning av ventillägen. Möjliggör deras belastning genom mediebeständiga material och en speciell tätningsteknik. För dina individuella applikationer erbjuder vi olika former och ett omfattande program med olika diametrar och gängstorlekar. Mått = Ø 12 x 56 mm, konstruktion = M12x1, inbyggnad = nedsänkt, räckvidd = 1.5 mm, kopplingsutgång = PNP slutare (NO), brytfrekvens = 400 Hz, höljets material = rostfritt stål (1.4104), aktiv yta, material = keramik, anslutning = kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...120 °C, tryckhållfasthet max = 500 bar, skyddsklass = IP68 CE, registrering/överensstämmelse = WEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Våra tryckfasta induktiva givare BHS håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. vid slutpositionskontroll av hydrauliska cylindrar eller övervakning av ventillägen. Möjliggör deras belastning genom mediebeständiga material och en speciell tätningsteknik. För dina individuella applikationer erbjuder vi olika former och ett omfattande program med olika diametrar och gängstorlekar. Mått = Ø 12 x 56 mm, konstruktion = M12x1, inbyggnad = nedsänkt, räckvidd = 1.5 mm, kopplingsutgång = PNP slutare (NO), brytfrekvens = 400 Hz, höljets material = rostfritt stål (1.4104), aktiv yta, material = keramik, anslutning = kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...120 °C, tryckhållfasthet max = 500 bar, skyddsklass = IP68 CE, registrering/överensstämmelse = WEEE
