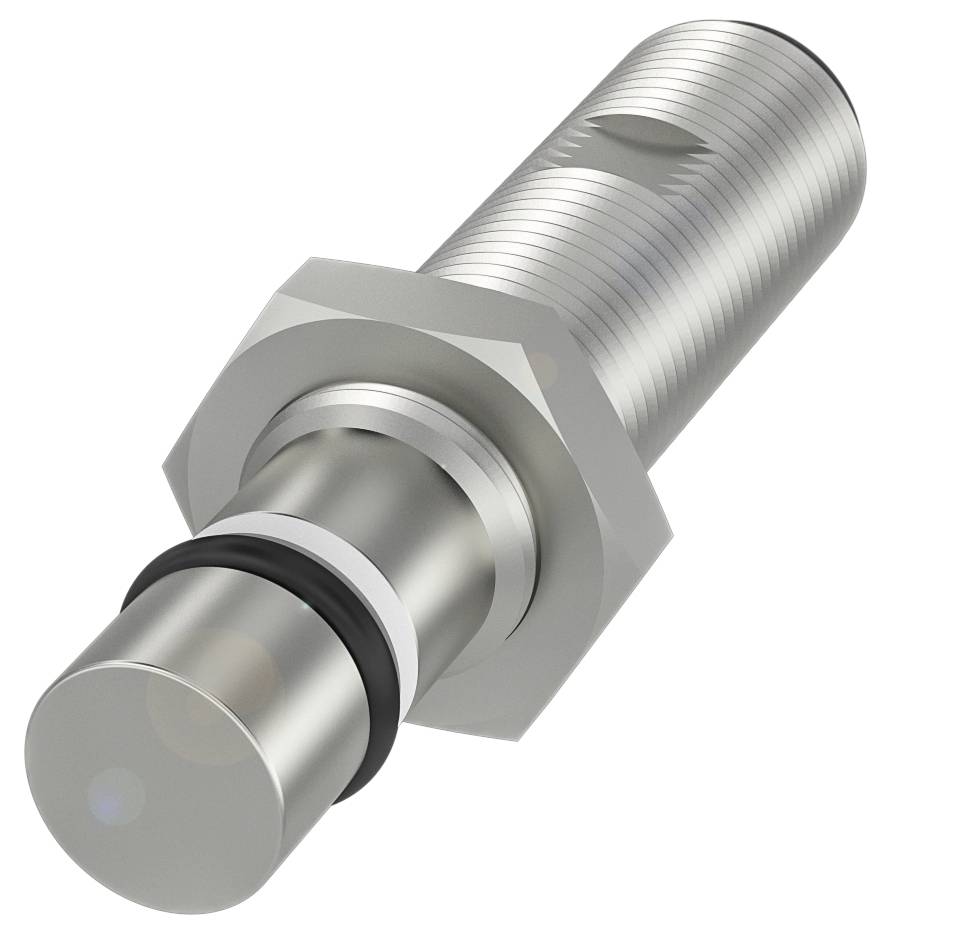

Name: BALLUFF Sensor Induktiv BHS B249V-PSD15-S04 BHS005Y M12 infälld PNP, stängare (Ø x L) 12 mm x 56 mm Piece
Brand: BALLUFF
SKU: 3417148
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 56 mm
Konstruktion: M12x1
Inbyggnad försänkt
Räckvidd: 1.5 mm
Monteringslängd från systemyta 18 mm

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 56 mm
Aktiv yta, material: Keramik
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Monteringslängd från systemyta 18 mm
Höljets material: Rostfritt stål
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 400 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...120 °C.
Extra egenskaper:
Mått Ø 12 x 56 mm
Fäste M12x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 33.0 kOhm + 2D
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 20 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.5 µF för EU
Tomgångsström IO max., dämpad: 8 mA
Tomgångsström IO max., utan dämpning: 8 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 400 Hz
Spänningsstabilitet statiskt max. 2.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.21 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 15 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 500 a.
Aktiv yta, material: Keramik
Åtdragningsmoment: 15 Nm ±10 %
Skala: M12x1
Fästlängd 21.50 mm
Montering: Inbyggbar
Höljets material: Rostfritt stål
Stödringmaterial: PTFE
Tätningsring, storlek 6.75 x 1.78 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Förpackningstyp: Piece

Typ av produkt: Sensor

Typ: BHS B249V-PSD15-S04

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP, stängare

Kapslingsmaterial: Rostfritt stål
Keramik

Utförande: Induktiv

Monteringstyp: infälld

Konstruktionsstorlek: M12

Anslutningstyp: M12, 4 polig

Egenskaper: Oljebeständig

Min. temperatur: -25 °C

Max. temperatur: 120 °C

: IP68

Längd: 56 mm

Diameter: 12 mm

Mått.: (Ø x L) 12 mm x 56 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 400 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417148 BALLUFF Sensor Induktiv BHS B249V-PSD15-S04 BHS005Y M12 infälld PNP, stängare (Ø x L) 12 mm x 56 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417148 BALLUFF Sensor Induktiv BHS B249V-PSD15-S04 BHS005Y M12 infälld PNP, stängare (Ø x L) 12 mm x 56 mm Piece

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Induktiv sensor, Ø 12 x 56 mm, kontaktdon, slutare (NO), nominellt kopplingsavstånd Sn=1.5 mm, nedsänkt, 500 bar, oljetryck, höljets material=rostfritt stål, aktiv yta, material=keramik

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Induktiv sensor, Ø 12 x 56 mm, kontaktdon, slutare (NO), nominellt kopplingsavstånd Sn=1.5 mm, nedsänkt, 500 bar, oljetryck, höljets material=rostfritt stål, aktiv yta, material=keramik
