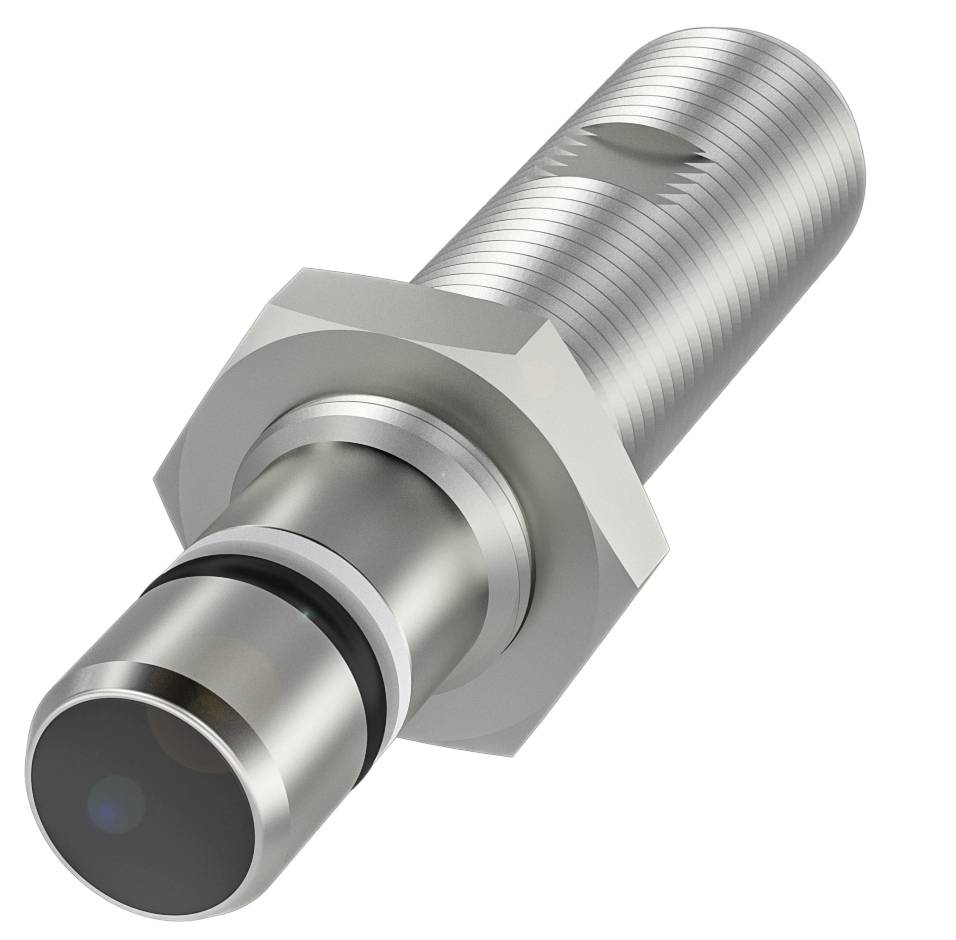

Name: BALLUFF Sensor Induktiv BES 516-300-S249-S4-D BHS002Y M12 infälld PNP, stängare (Ø x L) 12 mm x 56 mm Piece
Brand: BALLUFF
SKU: 3416846
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 56 mm
Konstruktion: M12x1
Inbyggnad försänkt
Räckvidd: 1.5 mm
Monteringslängd från systemyta 17.9 mm

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 56 mm
Aktiv yta, material: EP
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Monteringslängd från systemyta 17.9 mm
Höljets material: Rostfritt stål
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 2000 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...80 °C.
Extra egenskaper:
Mått Ø 12 x 56 mm
Fäste M12x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 150.0 kOhm
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 50 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., dämpad: 8 mA
Tomgångsström IO max., utan dämpning: 3 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 2000 Hz
Spänningsstabilitet statiskt max. 2.1 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.2 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 855 a.
Aktiv yta, material: EP
Åtdragningsmoment: 15 Nm ±10 %
Skala: M12x1
Fästlängd 21.60 mm
Montering: Inbyggbar
Höljets material: Rostfritt stål
Stödringmaterial: PTFE
Tätningsring, storlek 5.3 x 2.4 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Förpackningstyp: Piece

Typ av produkt: Sensor

Typ: BES 516-300-S249-S4-D

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP, stängare

Kapslingsmaterial: Rostfritt stål
EP

Utförande: Induktiv

Materialegenskaper: rostfri

Monteringstyp: infälld

Konstruktionsstorlek: M12

Anslutningstyp: M12, 4 polig

Min. temperatur: -25 °C

Max. temperatur: 80 °C

: IP68

Längd: 56 mm

Diameter: 12 mm

Mått.: (Ø x L) 12 mm x 56 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 2000 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416846 BALLUFF Sensor Induktiv BES 516-300-S249-S4-D BHS002Y M12 infälld PNP, stängare (Ø x L) 12 mm x 56 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416846 BALLUFF Sensor Induktiv BES 516-300-S249-S4-D BHS002Y M12 infälld PNP, stängare (Ø x L) 12 mm x 56 mm Piece

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 12 x 56 mm, konstruktion=M12x1, inbyggnad=nedsänkt, monteringslängd från anläggningsyta=17.9 mm, räckvidd=1.5 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=2000 Hz, höljets material=rostfritt stål, aktiv yta, material=EP, anslutning=anslutningsdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...80 °C, tryckhållfasthet max=500 bar, skyddsklass IP68, registrering/överensstämmelse=CEcULUSEACWEEE
