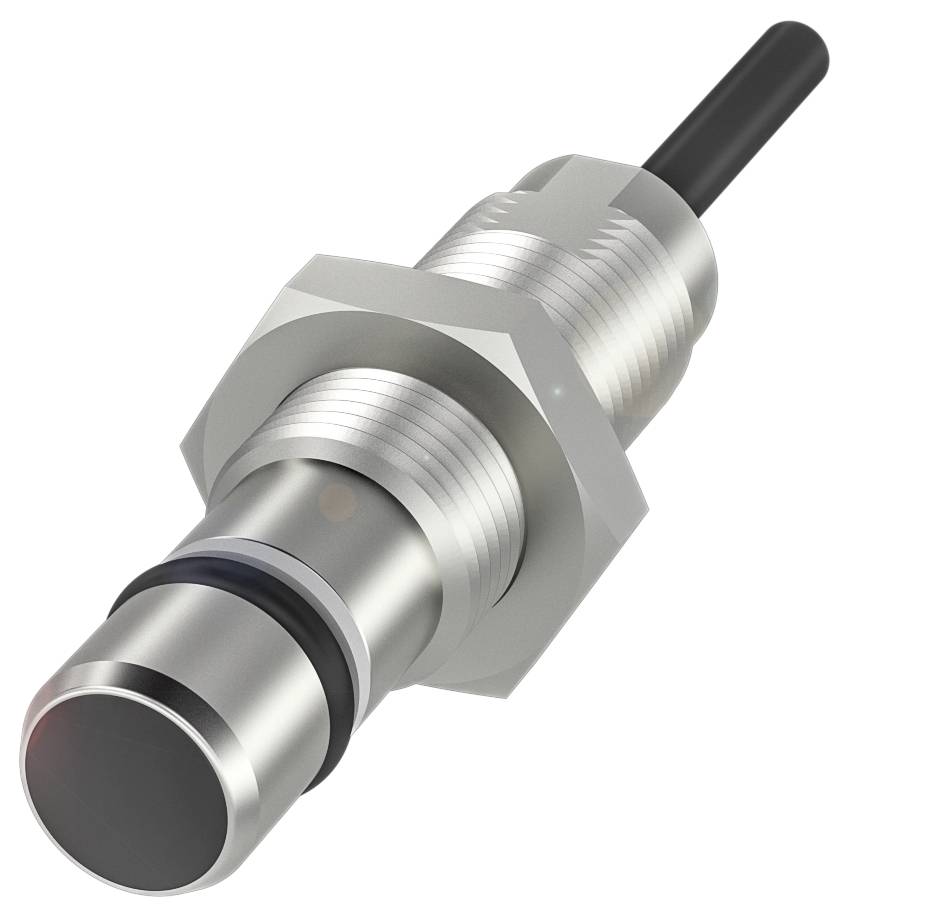

Name: BALLUFF Sensor Induktiv BES 516-300-S240-D-PU-03 BHS002H infälld PNP, stängare (Ø x L) 12 mm x 47 mm
Brand: BALLUFF
SKU: 3417013
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 47 mm
Konstruktion: M12x1
Inbyggnad försänkt
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 47 mm
Aktiv yta, material: EP
Anslutning: Kabel, 3.00 m, PUR
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Höljets material: Rostfritt stål
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 2000 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...80 °C.
Extra egenskaper:
Mått Ø 12 x 47 mm
Fäste M12x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 150.0 kOhm
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 50 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., dämpad: 8 mA
Tomgångsström IO max., utan dämpning: 3 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 2000 Hz
Spänningsstabilitet statiskt max. 2.2 V.
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.2 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 855 a.
Aktiv yta, material: EP
Åtdragningsmoment: 20 Nm ±10 %
Skala: M12x1
Fästlängd 20.00 mm
Montering: Inbyggbar
Anslutningstyp: Kabel, 3.00 m, PUR
Kabeldiameter D: 3.50 mm
Kabellängd L 3 m
Höljets material: Rostfritt stål
Mantelmaterial: PUR
Antal ledare: 3
Ledartvärsnittsyta: 0.14 mm²
Stödringmaterial: PTFE
Tätningsring, storlek 5.85 x 2.4 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Typ av produkt: Sensor

Typ: BES 516-300-S240-D-PU-03

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Kontakttyp: 1 PNP

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP, stängare

Kapslingsmaterial: Rostfritt stål
EP

Utförande: Induktiv

Monteringstyp: infälld

Anslutningstyp: Kabel

Kabellängd: 3 m

Min. temperatur: -25 °C

Max. temperatur: 80 °C

: IP68

Längd: 47 mm

Diameter: 12 mm

Mått.: (Ø x L) 12 mm x 47 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 2000 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417013 BALLUFF Sensor Induktiv BES 516-300-S240-D-PU-03 BHS002H infälld PNP, stängare (Ø x L) 12 mm x 47 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417013 BALLUFF Sensor Induktiv BES 516-300-S240-D-PU-03 BHS002H infälld PNP, stängare (Ø x L) 12 mm x 47 mm

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 12 x 47 mm, konstruktion=M12x1, inbyggnads=nedsänkt, räckvidd=1.5 mm, kopplingsutgång=PNP-NO brytfrekvens=2000 Hz, höljets material=rostfritt stål, aktiv yta, material=EP, anslutning=kabel, 3.00 m, PUR, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...80 °C, tryckhållfasthet max=500 bar, kapslingsklass: IP68, ackreditering/överensstämmelse = CocULusEACWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 12 x 47 mm, konstruktion=M12x1, inbyggnads=nedsänkt, räckvidd=1.5 mm, kopplingsutgång=PNP-NO brytfrekvens=2000 Hz, höljets material=rostfritt stål, aktiv yta, material=EP, anslutning=kabel, 3.00 m, PUR, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...80 °C, tryckhållfasthet max=500 bar, kapslingsklass: IP68, ackreditering/överensstämmelse = CocULusEACWEEE
