Name: BALLUFF Reflektions-fotodetektor BOS Q08M-PO-PR20-00,2-S49 BOS01TC 1 st
Brand: BALLUFF
SKU: 3416797
Availability: BackOrder

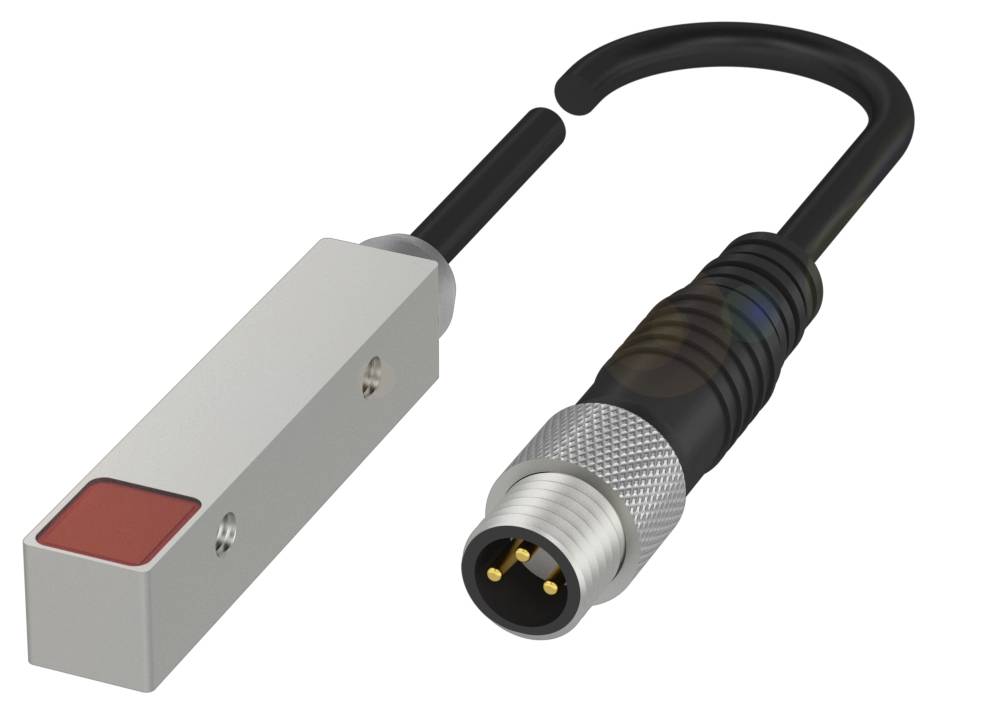

En rektangulär sensor med röd knapp är ansluten via en kabel till en rund kontakt. Kontakten har tre gyllene stift.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Anslutningstyp

Kontakt

Typ

BOS Q08M-PO-PR20-00,2-S49

Driftspänning

24 V/DC

Kontakttyp

1 NC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 18 dec.

Antal

Styck

Toal (1 990,00 kr / stycken)

1 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fotocell

Mått 8 x 44 x 8 mm
Q08M-serien
Gränssnitt: PNP brytkontakt (NC)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Reflektionsfotocell

Tekniska specifikationer

Huvudfunktioner:Mått: 8 x 44 x 8 mm
Aktiv yta, material: PMMA
Anslutning: Kabel med kontaktdon, 0.20 m, PUR
Q08M-serien
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Reflektionsfotocell
Höljets material: Zink, pressgjutgods, förnicklad
Ljustyp: IR-LED
Ljuspunktstorlek: Ø 3.0 mm ljusflöde
Räckvidd: 01 m
Gränssnitt: PNP brytkontakt (NC)
Strålningskaraktäristiken: Divergent
Extra egenskaper:
Funktionsprincip: Optoelektronisk sensor
Mått 8 x 44 x 8 mm
Fäste: Skruv M3
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 20 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för 0.5 µF för EU
Rippel max. (% av UE): 10%
Brytfrekvens 500 Hz
Anslutning: Kabel med anslutningsdon, 0.20 m,|PUR
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Nominellt kopplingsavstånd Sn: 1 m.
MTTF (40 °C): 972.7 a.
Aktiv yta, material: PMMA
Kopplingsutgång: PNP brytkontakt (NC)
Kabeldiameter D: 3.00 mm
Kabellängd L 0.2 m
Höljets material: Zink, pressgjutgods, förnicklad
Mantelmaterial: PUR
EN 60068-2-27, chock: halvhus, 100 gn, 2 ms, 3x8000|halvinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibration: 10…2000 Hz, amplitud 1 mm, 30|gn, 3x5 h|10…55 Hz, amplitud 1 mm, 3x30 | min.
Kapslingsklass: IP 67
Omgivningstemperatur -5...55 °C.
Räckvidd: 01 m
Kontakter, ytskydd: Guldpläterat
Ytskydd: Förnicklad
Q08M-serien
Form: Ledare|anslutning 90°
Visning: Gränsområde - lysdiod gul, blinkar
Frånslagsvajer toff max. 1 ms
ljud max. 1 ms
Tomgångsström IO max. vid UE: 15 mA
Spänningsfall UD max. vid IE: 0.7 V.
Funktionsprincip optisk: Reflektionsfotocell
Ljustyp: IR-LED
Ljuspunktstorlek: Ø 3.0 mm ljusflöde
Polariseringsfilter: Ja
Omkoppling optisk: Ljustillslagning
Strålningskaraktäristiken: Divergent
Våglängd 645 nm
Led-grupp enligt IEC 62471: Fri grupp
Referensreflektor: BOS R-2

Typ av produkt: Reflektions-fotodetektor

Typ: BOS Q08M-PO-PR20-00,2-S49

Driftspänning: 24 V/DC

Kontakttyp: 1 NC

Kopplingsfrekvens: 500 Hz

Anslutningstyp: Kontakt

Kabellängd: 0.2 m

Kapslingsmaterial: Pressgjuten zink, förnicklad

Våglängd: 645 nm

: 1 m

: IP67

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416797 BALLUFF Reflektions-fotodetektor BOS Q08M-PO-PR20-00,2-S49 BOS01TC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416797 BALLUFF Reflektions-fotodetektor BOS Q08M-PO-PR20-00,2-S49 BOS01TC 1 st

Beskrivning

Vår reflektionsfotocell är särskilt enkel att justera genom generösa monteringshål. Du monterar bara en elektrisk enhet plus reflektor. Stora reflektorer garanterar stor räckvidd. Fotoceller identifierar objekt oberoende av yta, färg och material. Tack vare ett polfilter är de även lämpliga för detektering av glansiga föremål. Optoelektronisk sensor, ljussändare=LED, anslutningstyp=kabel med kontaktdon, kopplingsutgång=PNP brytkontakt (NC), räckvidd max.= 1 m.
