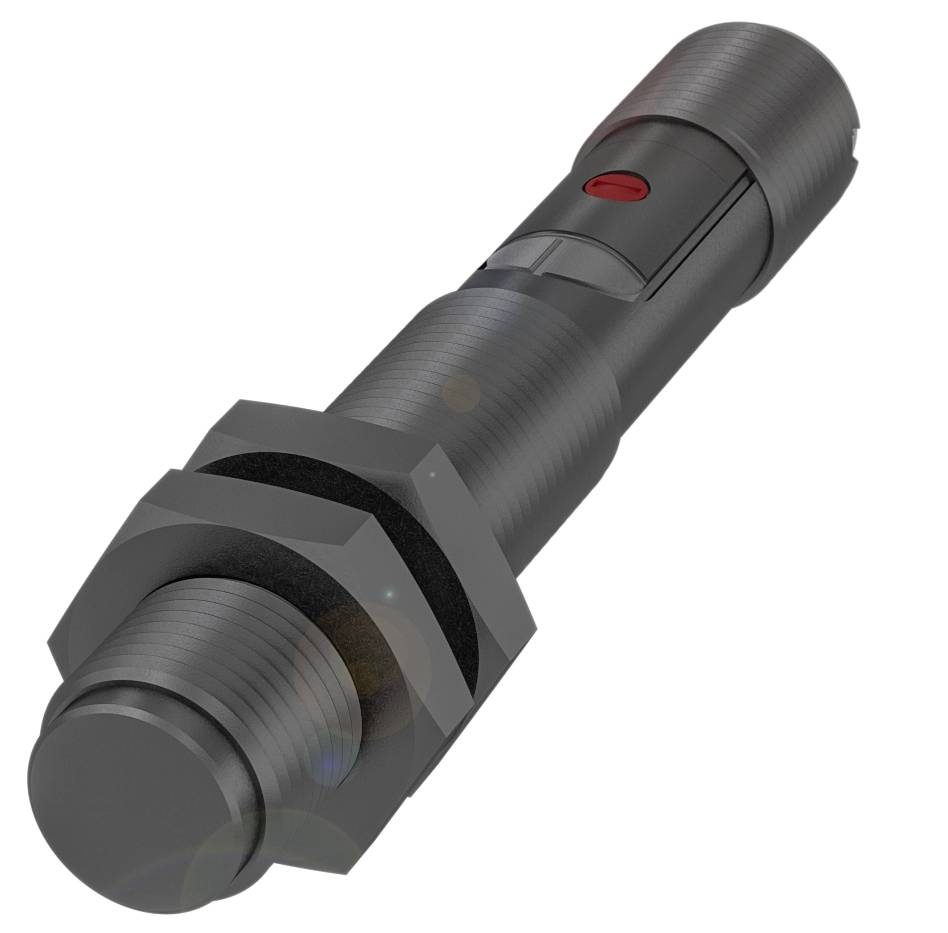

Name: BALLUFF Kapacitiv sensor Kapacitiv BCS00PJ BCS00PJ M12 infälld PNP (Ø x H) 12 mm x 75 m
Brand: BALLUFF
SKU: 3417113
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Mått Ø 12 x 75 mm
Montering: Inbyggbar
Serie M12
Gänga (A) M12x1

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 75 mm
Aktiv yta, material: PBT
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Serie M12
Driftspänning UB: 10 - 30 V DC
Montering: Inbyggbar
Höljets material: PBT
Gänga (A) M12x1
Räckvidd 1...4 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Sensitivitet: Justerbart kopplingsavstånd
Omgivningstemperatur -25...85 °C.
Extra egenskaper:
Leveransomfattning: Mutter (2x)
Mått Ø 12 x 75 mm
Visning av driftspänning: Ja
Funktionsindikering: Ja
Nominell driftspänning: DC 24 V
Märkdriftström IE: 100 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 300 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Rippel max. (% av UE): 10%
Brytfrekvens 100 Hz
Kapslingsklass: II
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjligheten till byte skyddas: nej
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 4 mm
Temperaturdrift max (% av Sr): 20 % [-5…55 °C]
Repeterbarhet max. (% av Sr): 2.0 %
MTTF (40 °C): 343 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 1 Nm
Skala: M12x1
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Höljets material: PBT
Kapslingsklass: IP 67
Omgivningstemperatur -25...85 °C.
Föroreningsgrad: 1
Antal stift: 4
Varumärke: Global
Serie M12
Tomgångsström IO max. vid UE: 20 mA
Sensitivitet: Justerbart kopplingsavstånd
Mätområde 4 mm
Lock: PBT|pa
Gänga (A) M12x1

Typ av produkt: Kapacitiv sensor

Typ: BCS00PJ

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NO

Utgångar: PNP

Kapslingsmaterial: PBT

Utförande: Kapacitiv

Monteringstyp: infälld

Konstruktionsstorlek: M12

Anslutningstyp: M12

Min. temperatur: -25 °C

Max. temperatur: 85 °C

: IP67

Längd: 75.00 mm

Bredd: 75 mm

Höjd: 75 m

Diameter: 12 mm

Mått.: (Ø x H) 12 mm x 75 m

Innehåll: 1 st

Nominell spänning: 30.0 V

Driftspänning: 24 V/DC

Kopplingsfrekvens: 100 Hz

Driftsström: 100 mA

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417113 BALLUFF Kapacitiv sensor Kapacitiv BCS00PJ BCS00PJ M12 infälld PNP (Ø x H) 12 mm x 75 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417113 BALLUFF Kapacitiv sensor Kapacitiv BCS00PJ BCS00PJ M12 infälld PNP (Ø x H) 12 mm x 75 m

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=Ø 12 x 75 mm, serie=M12, gänga (A)=M12x1, inbyggnad=nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 4-polig, kopplingsutgång=PNP slutare (NO), brytfrekvens=100 Hz, räckvidd = 1...4 mm, sensitivitet=switchavstånd justerbar, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Kapacitiva sensorer för objektdetektering har ett rätlinjigt elektriskt fält. Identifiera både fasta kroppar som plattor, kretskort, kartong, pappersbuntar, flaskor, plastblock och plastskivor samt vätskor genom behållarväggar eller rör i glas och plast (tjocklek max. 4 mm). Mått=Ø 12 x 75 mm, serie=M12, gänga (A)=M12x1, inbyggnad=nedsänkt, anslutning=anslutningsdon, M12x1-kontakt, 4-polig, kopplingsutgång=PNP slutare (NO), brytfrekvens=100 Hz, räckvidd = 1...4 mm, sensitivitet=switchavstånd justerbar, höljets material=PBT, aktiv yta, material=PBT, omgivningstemperatur=-25...85 °C, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CocULusWEEE, kapslingsklass=IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
