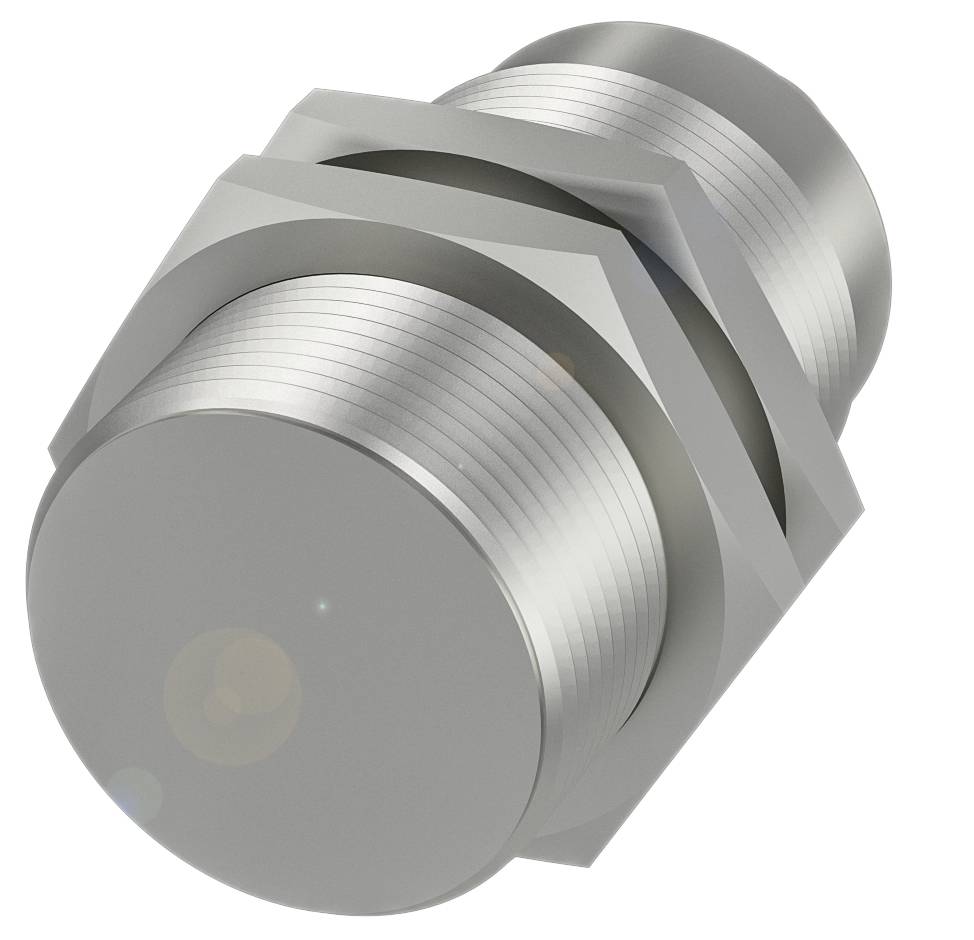

Name: BALLUFF Induktiv sensor Induktiv BES02YF BES02YF M30 infälld PNP (Ø x L) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 30 x 63.5 mm
Konstruktion: M30x1,5
Inbyggnad försänkt
Räckvidd: 20 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 30 x 63.5 mm
Aktiv yta, material: Rostfritt stål (1.4305)
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M30x1,5
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 40 bar.
Inbyggnad försänkt
Höljets material: Rostfritt stål
Räckvidd: 20 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 100 Hz
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Extra egenskaper:
Mått Ø 30 x 63.5 mm
Visning av driftspänning: nej
Funktionsindikering: Ja
Utgångsmotstånd Ra: 47.0 kOhm
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 35 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., dämpad: 16 mA
Tomgångsström IO max., utan dämpning: 9 mA
Restström LR max: 100 µA
Rippel max. (% av UE): 15%
Brytfrekvens 100 Hz
Spänningsstabilitet statiskt max. 2 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 16 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 20 mm
Realomkopplingavstånd Sr: 20 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 340 a.
Aktiv yta, material: Rostfritt stål (1.4305)
Åtdragningsmoment: 80 Nm ±10 %
Skala: M30x1.5
Fästlängd 42.00 mm
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Brytaravståndsmärkning:
Höljets material: Rostfritt stål
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Föroreningsgrad: 3
Tryckhållfasthet: Max. 40 bar.
Tryckhållfasthet, Obs! Tryckbeständig

Typ av produkt: Induktiv sensor

Typ: BES02YF

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 16 mm

Utgångar: PNP

Kapslingsmaterial: Rostfritt stål

Utförande: Induktiv

Materialegenskaper: rostfri

Monteringstyp: infälld

Konstruktionsstorlek: M30

Anslutningstyp: M12, 4 polig

Min. temperatur: -25 °C

Max. temperatur: 70 °C

: IP67

Längd: 63.50 mm

Diameter: 30 mm

Mått.: (Ø x L) 30 mm x 63.50 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 100 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417221 BALLUFF Induktiv sensor Induktiv BES02YF BES02YF M30 infälld PNP (Ø x L) 30 mm x 63.50 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417221 BALLUFF Induktiv sensor Induktiv BES02YF BES02YF M30 infälld PNP (Ø x L) 30 mm x 63.50 mm

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 30 x 63.5 mm, konstruktion=M30x1,5, inbyggnad=nedsänkt, räckvidd=20 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=100 Hz, höljets material=rostfritt stål, aktiv yta, material=rostfritt stål (1.4305), anslutning=kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, skyddsklass= IP67, godkännande/överensstämmelse=CEcULUSEACWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 30 x 63.5 mm, konstruktion=M30x1,5, inbyggnad=nedsänkt, räckvidd=20 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=100 Hz, höljets material=rostfritt stål, aktiv yta, material=rostfritt stål (1.4305), anslutning=kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, skyddsklass= IP67, godkännande/överensstämmelse=CEcULUSEACWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
