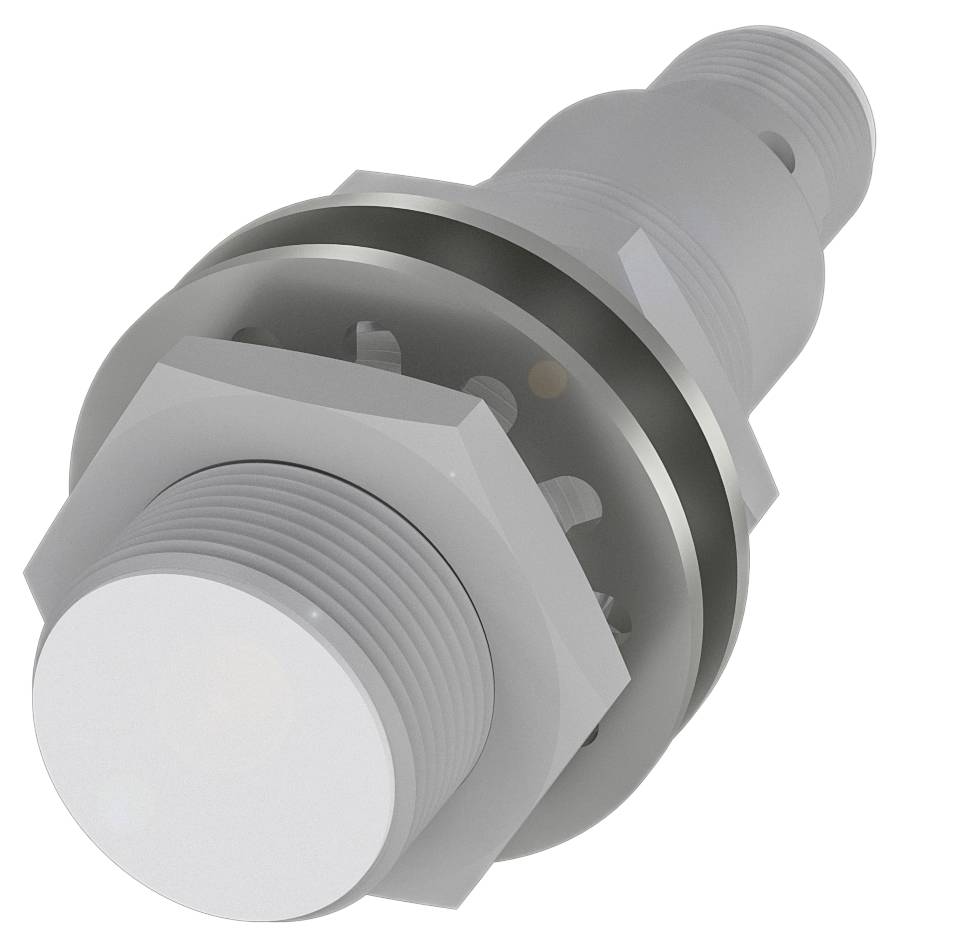

Name: BALLUFF Induktiv sensor Induktiv BES02JA BES02JA M18 x 1 infälld PNP (Ø x H) 18 mm x 65 m
Brand: BALLUFF
SKU: 3417073
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 18 x 65 mm
Konstruktion: M18x1
Inbyggnad försänkt
Räckvidd: 5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 18 x 65 mm
Aktiv yta, material: PTFE
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M18x1
Driftspänning UB: 10 - 30 V DC
Inbyggnad försänkt
Höljets material: Mässing, belagd, PTFE
Magnetfältfast: Magnetisk fältfast (AC/DC)
Räckvidd: 5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 200 Hz
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Extra egenskaper:
Mått Ø 18 x 65 mm
Visning av driftspänning: nej
Funktionsindikering: Ja
Utgångsmotstånd Ra: 33.0 kOhm + D.
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 250 V AC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 20 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., dämpad: 10 mA
Tomgångsström IO max., utan dämpning 2 mA
Restström LR max: 80 µA
Rippel max. (% av UE): 10%
Brytfrekvens 200 Hz
Kapslingsklass: II
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 4 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 5 mm
Realomkopplingavstånd Sr: 5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 775 a.
Aktiv yta, material: PTFE
Höljets material mekanisk egenskaper: Mässing, belagd, PTFE
Åtdragningsmoment: 12 Nm
Skala: M18x1
Fästlängd 40.00 mm
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Magnetfältstyrka, störningsfält: 100 kA/m.

Typ av produkt: Induktiv sensor

Typ: BES02JA

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 PNP

Avkänningsavstånd (max.): 4 mm

Utgångar: PNP

Kapslingsmaterial: Mässing

Utförande: Induktiv

Monteringstyp: infälld

Konstruktionsstorlek: M18 x 1

Anslutningstyp: M18

Min. temperatur: -25 °C

Max. temperatur: 70 °C

: IP67

Längd: 65.00 mm

Höjd: 65 m

Diameter: 18 mm

Mått.: (Ø x H) 18 mm x 65 m

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 200 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417073 BALLUFF Induktiv sensor Induktiv BES02JA BES02JA M18 x 1 infälld PNP (Ø x H) 18 mm x 65 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417073 BALLUFF Induktiv sensor Induktiv BES02JA BES02JA M18 x 1 infälld PNP (Ø x H) 18 mm x 65 m

Beskrivning

Våra magnetfältssäkra induktiva givare BES är perfekta ideal för användning inom starka elektromagnetiska fält, t.ex. i svetsanläggningar och induktionsstkrävande system. De är okänsliga för magnetfält som uppstår vid elektriska svetsströmmar på upp till 25 kA. Med sin extra keramiska beläggning övertygar den med beständighet mot metallstänk, slagg och rester från förbränningen. Och gör högsta precisionsarbete inom varje användningsområde. Dess extrema robusthet minskar underhållskostnaderna och ökar därmed anläggningens tillgänglighet. Mått = Ø 18 x 65 mm, konstruktion = M18x1, inbyggnad = nedsänkt, räckvidd = 5 mm, kopplingsutgång = PNP slutare (NO), brytfrekvens = 200 Hz, höljets material = mässing, belagd, PTFE, aktiv yta, material = PTFE, anslutning = kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...70 °C, magnetfältfast = magnetfältfast (AC/DC), skyddsklass = IP67, godkänd/godkänd = cULus, CE, UKCA, WEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
