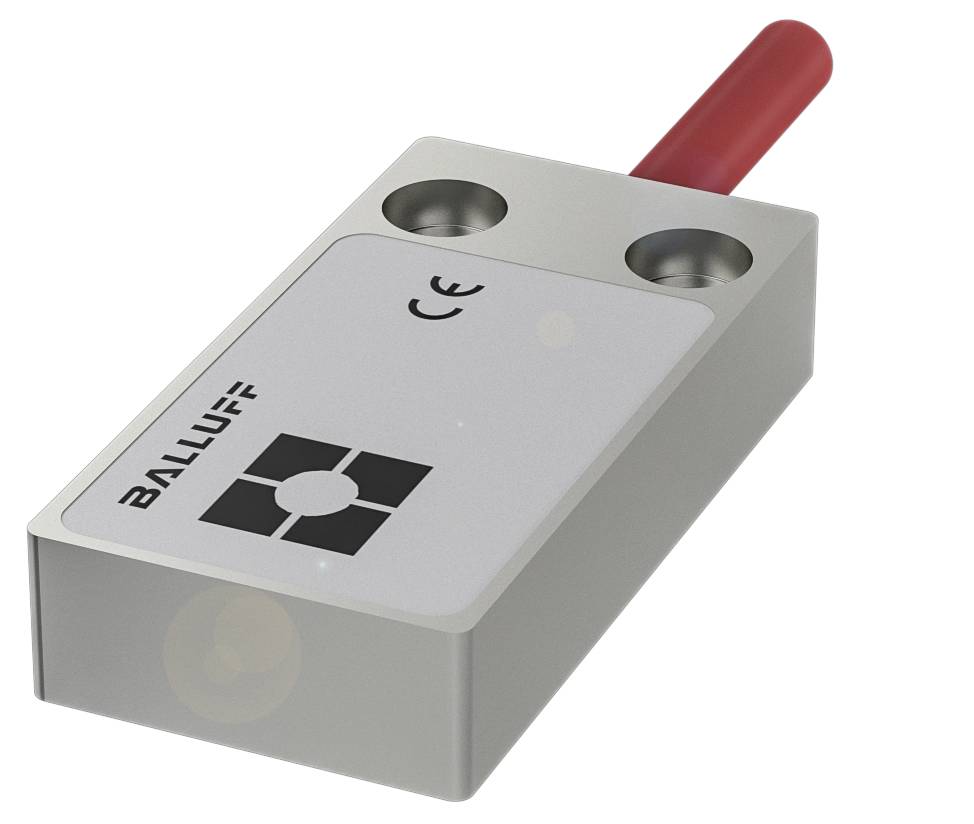

Name: BALLUFF Induktiv sensor Induktiv BES02J1 BES02J1 infälld PNP (Ø x H) 3 m x 25.00 mm
Brand: BALLUFF
SKU: 3417003
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått 50 x 25 x 10 mm
Konstruktion: 50x25x10
Inbyggnad försänkt
Räckvidd: 5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner:Mått: 50 x 25 x 10 mm
Aktiv yta, material: PBT
Anslutning: Kabel, 5.00 m, silikon
Konstruktion: 50x25x10
Driftspänning UB: 21.6 - 26.4 V DC
Inbyggnad försänkt
Typ av hölje: Aluminium
Räckvidd: 5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 500 Hz
Kapslingsklass IP65, IP60 på kabelutgången
Omgivningstemperatur -25...100 °C.
Extra egenskaper:
Mått 50 x 25 x 10 mm
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 4.7 kOhm + D.
Nominell driftspänning: DC 24 V
Märkdriftström IE: 25 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 10 ms
Driftspänning UB: 21.6 - 26.4 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.15 µF för EU
Tomgångsström IO max., dämpad: 25 mA
Tomgångsström IO max., utan dämpning: 8 mA
Restström LR max: 80 µA
Rippel max. (% av UE): 15%
Brytfrekvens 500 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 4 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 5 mm
Realomkopplingavstånd Sr: 5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 930 a.
Aktiv yta, material: PBT
Skala: 50x25x10
Montering: Inbyggbar
Kopplingsutgång: PNP slutare (NO)
Anslutningstyp: Kabel, 5.00 m, silikon
Kabeldiameter D: 7.00 mm
Kabellängd L 5 m
Typ av hölje: Aluminium
Mantelmaterial: Silikon
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass IP65, IP60 på kabelutgången
Omgivningstemperatur -25...100 °C.
Föroreningsgrad: 3
Antal ledare: 3
Ledartvärsnittsyta: 0.75 mm²
Avvikelse från bastypen: Ta

Typ av produkt: Induktiv sensor

Typ: BES02J1

Driftspänning (min.): 21.6 V

Driftspänning max.: 26.4 V

Driftspänning: 21.6 - 26.4 V

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 4 mm

Utgångar: PNP

Kapslingsmaterial: Aluminium

Utförande: Induktiv

Monteringstyp: infälld

Anslutningstyp: Kabel

Kabellängd: 5.00 m

Min. temperatur: -25 °C

Max. temperatur: 100 °C

: IP65

Längd: 10.00 mm

Bredd: 50.00 mm

Höjd: 25.00 mm

Diameter: 3 m

Mått.: (Ø x H) 3 m x 25.00 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 500 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417003 BALLUFF Induktiv sensor Induktiv BES02J1 BES02J1 infälld PNP (Ø x H) 3 m x 25.00 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417003 BALLUFF Induktiv sensor Induktiv BES02J1 BES02J1 infälld PNP (Ø x H) 3 m x 25.00 mm

Beskrivning

Våra induktiva sensorer i standardutförande är ideal för objektigenkänning i metallområdet. De är kortslutningssäkra och arbetar beröringsfritt, dvs. de är slitagefria och mycket smutsiga. Sensorerna får du i byggformer från Ø 3 mm till 80 x 80 mm fyrkantsmått. Särskilt ekonomiska lösningar ger dig de robusta och tillförlitliga induktiva globala sensorerna. Det breda utbudet av dessa över 500 förmånsvarianter kan vi leverera på kort sikt även i stora volymer över hela världen. Induktiv sensor, 50 x 25 x 10 mm, kabel, slutare (NO), nominellt kopplingsavstånd Sn=5 mm, nedsänkt, höljets material är aluminium, aktiv yta, material=PBT

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Våra induktiva sensorer i standardutförande är ideal för objektigenkänning i metallområdet. De är kortslutningssäkra och arbetar beröringsfritt, dvs. de är slitagefria och mycket smutsiga. Sensorerna får du i byggformer från Ø 3 mm till 80 x 80 mm fyrkantsmått. Särskilt ekonomiska lösningar ger dig de robusta och tillförlitliga induktiva globala sensorerna. Det breda utbudet av dessa över 500 förmånsvarianter kan vi leverera på kort sikt även i stora volymer över hela världen. Induktiv sensor, 50 x 25 x 10 mm, kabel, slutare (NO), nominellt kopplingsavstånd Sn=5 mm, nedsänkt, höljets material är aluminium, aktiv yta, material=PBT
