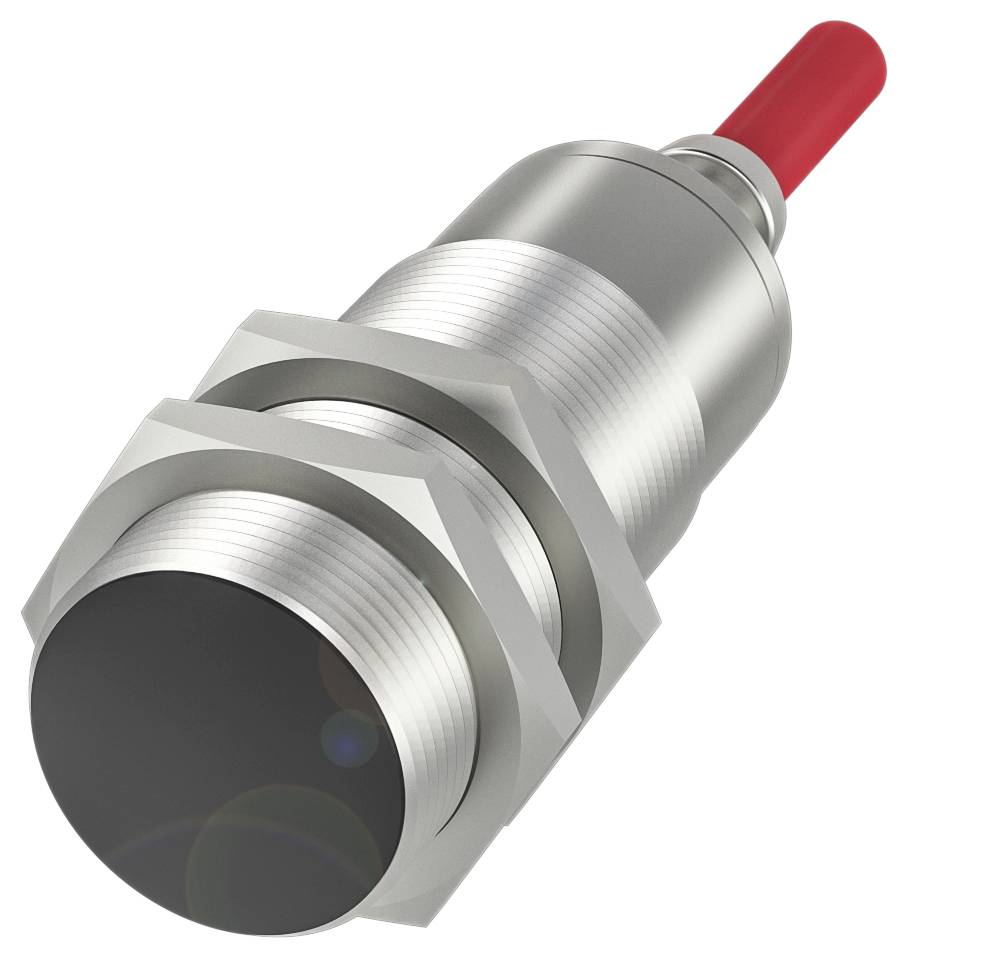

Name: BALLUFF Induktiv sensor Induktiv BES02H7 BES02H7 M30 infälld PNP (Ø x H) 30 mm x 91.5 m
Brand: BALLUFF
SKU: 3416870
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 30 x 91.5 mm
Konstruktion: M30x1,5
Inbyggnad försänkt
Räckvidd: 10 mm
Kopplingsutgång: PNP slutande/brytande (NO/NC)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 30 x 91.5 mm
Aktiv yta, material: PBT
Anslutning: Kabel, 5.00 m, silikon
Konstruktion: M30x1,5
Driftspänning UB: 10 - 30 V DC
Inbyggnad försänkt
Höljets material: Mässing, förnicklad
Räckvidd: 10 mm
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Brytfrekvens 300 Hz
Kapslingsklass: IP 67
Omgivningstemperatur -25...120 °C.
Extra egenskaper:
Mått Ø 30 x 91.5 mm
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 6.2 kOhm + D/10.0 kOhm + D
Nominell driftspänning: DC 24 V
Märkdriftström IE: 400 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 10 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.15 µF för EU
Tomgångsström IO max., dämpad: 15 mA
Tomgångsström IO max., utan dämpning: 15 mA
Restström LR max: 80 µA
Rippel max. (% av UE): 15%
Brytfrekvens 300 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Kortslutningsskydd: nej
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 8 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 10 mm
Realomkopplingavstånd Sr: 10 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 5 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 1255 a.
Aktiv yta, material: PBT
Åtdragningsmoment: 70 Nm
Skala: M30x1.5
Fästlängd 53.00 mm
Montering: Inbyggbar
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Anslutningstyp: Kabel, 5.00 m, silikon
Kabeldiameter D: 8.00 mm
Kabellängd L 5 m
Höljets material: Mässing, förnicklad
Mantelmaterial: Silikon
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass IP67, IP60 på kabelutgången
Omgivningstemperatur -25...120 °C.
Föroreningsgrad: 3
Antal ledare: 4
Ledartvärsnittsyta: 0.75 mm²
Avvikelse från bastyp: Ta, kabel

Typ av produkt: Induktiv sensor

Typ: BES02H7

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 PNP

Avkänningsavstånd (max.): 8 mm

Utgångar: PNP

Kapslingsmaterial: Mässing

Utförande: Induktiv

Materialegenskaper: förnicklad

Monteringstyp: infälld

Konstruktionsstorlek: M30

Anslutningstyp: Kabel

Kabellängd: 5.00 m

Min. temperatur: -25 °C

Max. temperatur: 120 °C

: IP67

Längd: 91.50 mm

Höjd: 91.5 m

Diameter: 30 mm

Mått.: (Ø x H) 30 mm x 91.5 m

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 300 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416870 BALLUFF Induktiv sensor Induktiv BES02H7 BES02H7 M30 infälld PNP (Ø x H) 30 mm x 91.5 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416870 BALLUFF Induktiv sensor Induktiv BES02H7 BES02H7 M30 infälld PNP (Ø x H) 30 mm x 91.5 m

Beskrivning

Våra temperaturbeständiga induktiva sensorer BES klarar ultratemperaturområden upp till 230 °C. Beroende på variant är förutom höljet även kabelkonstruktionen konstruerad för högre temperaturer. Elektroniken är helt integrerad eller kan lätt anslutas med passande tillbehör. Genom olika former kan du lätt integrera våra ultratemperaturfasta induktiva sensorer i olika situationer och på så sätt lösa utrymmesbegränsningar optimalt. Vissa varianter finns också som högtryckssensorer. Detta utökar användningsområdet avsevärt. Mått = Ø 30 x 91.5 mm, konstruktion = M30x1,5, inbyggnad = nedsänkt, räckvidd = 10 mm, kopplingsutgång = PNP slutande/brytande (NO/NC), brytfrekvens = 300 Hz, höljets material = mässing, förnicklad, aktiv yta, material = PBT, anslutning = kabel, 5.00 m, silikon, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...120 °C, skyddsklass = IP67, godkänd/konformitet = CE, UKCA, WEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Våra temperaturbeständiga induktiva sensorer BES klarar ultratemperaturområden upp till 230 °C. Beroende på variant är förutom höljet även kabelkonstruktionen konstruerad för högre temperaturer. Elektroniken är helt integrerad eller kan lätt anslutas med passande tillbehör. Genom olika former kan du lätt integrera våra ultratemperaturfasta induktiva sensorer i olika situationer och på så sätt lösa utrymmesbegränsningar optimalt. Vissa varianter finns också som högtryckssensorer. Detta utökar användningsområdet avsevärt. Mått = Ø 30 x 91.5 mm, konstruktion = M30x1,5, inbyggnad = nedsänkt, räckvidd = 10 mm, kopplingsutgång = PNP slutande/brytande (NO/NC), brytfrekvens = 300 Hz, höljets material = mässing, förnicklad, aktiv yta, material = PBT, anslutning = kabel, 5.00 m, silikon, driftspänning UB = 10...30 VDC, omgivningstemperatur = -25...120 °C, skyddsklass = IP67, godkänd/konformitet = CE, UKCA, WEEE
