Name: AS Schwabe A-V-E 1 55 kVA CEE Huvudcentral 61831 400 V 63 A
Brand: AS Schwabe
SKU: 2484876
Availability: SoldOut

Tekniska specifikationer

Typ av produkt: CEE Huvudcentral

Nominell ingångsspänning: 400 V

Nominell ingångsström: 63 A

Ingångar: 1

Anslutning A: Skruvterminal

Utgångar: 12

Antal CEE kopplingar: 6

Antal jordade kontakter: 6

: IP44

Standarder: testad enligt
DIN EN 61439
Godkänd enligt din VDE 0100-704
DS-mätplats
DIN 43870/2

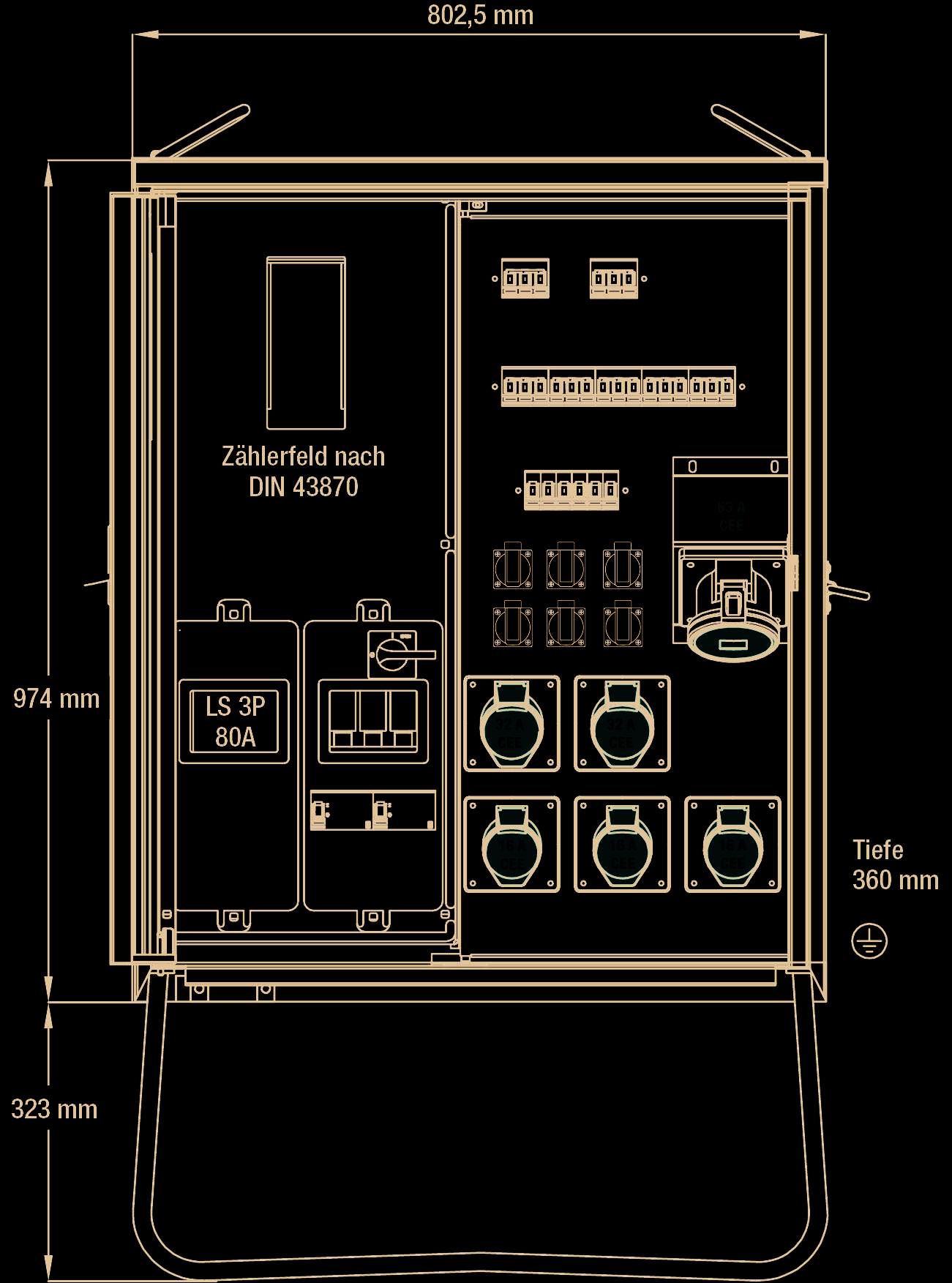

Mått.: (B x H x D) 802.5 x 1297 x 360 mm

Bredd: 802.5 mm

Höjd: 1297 mm

Djup: 360 mm

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2484876 AS Schwabe A-V-E 1 55 kVA CEE Huvudcentral 61831 400 V 63 A

Beskrivning

Din VDE 0100-704 normändring 2018:
Från och med 2020 måste den nya normen för byggnadstyp eller vid ändring av strömfördelning under byggtiden uppfyllas.
Den 18 maj 2021 upphör versionen av den gamla standarden, vilket innebär att alla distributörer måste bytas ut.
Alla våra byggströmfördelare är godkänd enligt användarstandarden din VDE 0100-704. Därmed är du på den säkra sidan.

Anslutnings-fördelarändfördelare, skåp (A-V-E 1)ingång
Kabelinföring M63 med dragavlastning upp till max. 50 m²
Säkring anslutning:
1 x NH00-frånskiljare med 100 A med bygelklämmor 10-50 mm²

Utgång
1x CEE uttag 400 V, 63 A, 5-polig
2x CEE uttag 400 V, 32 A, 5-polig
3x CEE-uttag 400 V, 16 A, 5-polig
6x jordade uttag 230 V, 16 A.

Säkring utgångar
1x ledningsskyddsbrytare 3P 80A med termiskt magnetisk utlösare
1x Fi 63 A, 4-polig, 300 mA, typ B allströmskänslig
1x Fi 63 A, 4-polig, 30 mA, typ B allströmskänslig
1x LS D 50 A, 3-polig
1x LS C 50 A, 3-polig
2 x LS C 32 A, 3-polig
3x LS C 16 A, 3-polig
6x LS C 16 A, 1-polig

Strömfördelare i stabilt stålskåp med tungmetallfri plastlackering i blått
Låsbar enkeldörr med fjäderfallsspärr för hänglås och handtag
Med transporthandtag på sidan, två lyftöglor upptill, dragavlastningsskena, fästflikar för jordspikar och jordningsskruv
DS-mätarplats enligt din 43870/2 finns: Levereras utan räknare
IP44: Vid sluten dörr, IP21: Vid öppen dörr

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

Utan räknare
